产品
滤波器
通带频率 2.5~18GHz,DC-2.2GHz≥40dB,SMA
- ZHPF5-L2.5-18G-3724
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2.5 | ~ | 18 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-2.2 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 4457.69 | 5933.97 | -73.90 | -73.90 | -0.45 |
| 0.39 | 2218.60 | 97.62 | -51.04 | -51.04 | 0.41 |
| 0.74 | 256.95 | 67.94 | -48.52 | -48.52 | 0.46 |
| 1.10 | 85.26 | 53.58 | -53.40 | -53.40 | 0.28 |
| 1.45 | 43.90 | 22.54 | -62.95 | -62.95 | 0.07 |
| 1.81 | 26.75 | 17.31 | -59.13 | -59.13 | 0.98 |
| 2.16 | 17.00 | 9.45 | -47.13 | -47.13 | -1.17 |
| 2.52 | 1.15 | 1.25 | -2.03 | -2.03 | 1.62 |
| 2.87 | 1.27 | 1.27 | -1.18 | -1.18 | 0.66 |
| 3.23 | 1.20 | 1.22 | -0.97 | -0.97 | 0.44 |
| 3.58 | 1.24 | 1.22 | -0.91 | -0.91 | 0.35 |
| 3.94 | 1.28 | 1.21 | -0.88 | -0.88 | 0.30 |
| 4.29 | 1.32 | 1.21 | -0.86 | -0.86 | 0.26 |
| 4.65 | 1.35 | 1.22 | -0.85 | -0.85 | 0.23 |
| 5.00 | 1.35 | 1.23 | -0.84 | -0.84 | 0.22 |

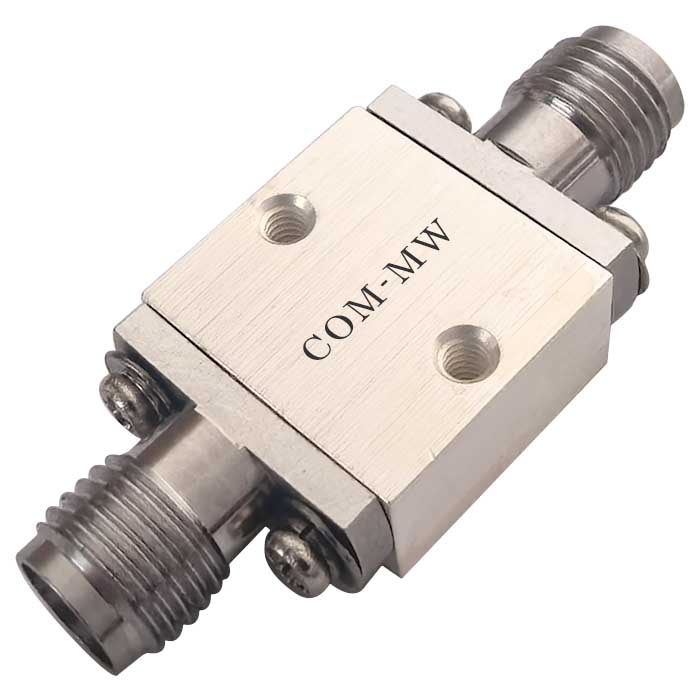

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
