隔离器
工作频率 26.5~40GHz,通过功率10W,2.92-K
- DG9-26.5-40G-1254
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 26.5 | ~ | 40 | GHz |
| 插入损耗 | 1 | dB | ||
| 隔离度 | 11 | dB | ||
| 驻波比 | 1.65 |
其它参数
| 通过功率 | 10W设计保证 |
| 耐反射功率 | 3W设计保证 |
| 接口形式 | 2.92-K |
| 接口材质 | 外壳铜镀金 |
| 阻抗 | 50Ω |
| 工作温度 | -30~+70℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S21 抑制 dB | S22 驻波 |
| 26.50 | 1.38 | -0.45 | -12.46 | 1.30 |
| 27.46 | 1.32 | -0.44 | -13.58 | 1.33 |
| 28.43 | 1.19 | -0.35 | -14.15 | 1.23 |
| 29.39 | 1.18 | -0.36 | -14.71 | 1.13 |
| 30.36 | 1.31 | -0.41 | -14.99 | 1.21 |
| 31.32 | 1.35 | -0.41 | -14.89 | 1.23 |
| 32.29 | 1.30 | -0.40 | -14.72 | 1.20 |
| 33.25 | 1.36 | -0.41 | -14.44 | 1.28 |
| 34.21 | 1.52 | -0.36 | -14.74 | 1.40 |
| 35.18 | 1.63 | -0.40 | -14.68 | 1.40 |
| 36.14 | 1.55 | -0.48 | -15.16 | 1.31 |
| 37.11 | 1.38 | -0.49 | -15.75 | 1.23 |
| 38.07 | 1.23 | -0.53 | -16.46 | 1.16 |
| 39.04 | 1.23 | -0.60 | -15.99 | 1.17 |
| 40.00 | 1.54 | -0.81 | -13.24 | 1.49 |
参考实物图
外形结构图（mm）

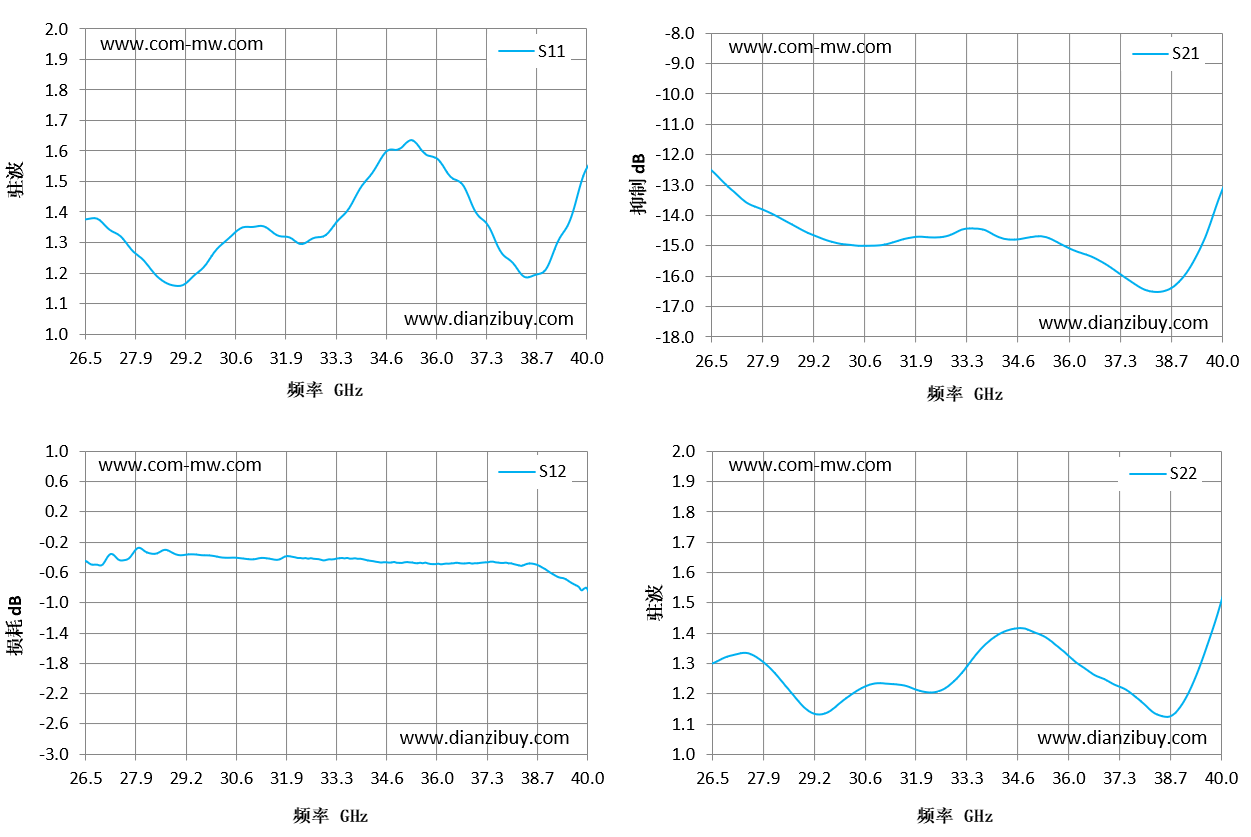

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
