滤波器
通带频率0.68~5.5GHz, 带外抑制DC-480MHz≥40dB, 表面贴装
- ZHPF5-L0.68-5.5G-3103
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 0.68 | ~ | 5.5 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-480 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 225.86 | 91.98 | -86.67 | -86.67 | 2.73 |
| 108 | 2379.08 | 1660.96 | -54.4 | -54.4 | 0.65 |
| 215 | 6375.04 | 561.87 | -61.76 | -61.76 | -4.41 |
| 322 | 165.56 | 217.43 | -52.19 | -52.19 | 0.61 |
| 429 | 75.57 | 73.13 | -70.33 | -70.33 | -10.11 |
| 536 | 16.37 | 15.05 | -21.96 | -21.96 | 2.54 |
| 643 | 1.29 | 1.25 | -1.61 | -1.61 | 3.27 |
| 751 | 1.1 | 1.06 | -0.81 | -0.81 | 1.53 |
| 858 | 1.2 | 1.24 | -0.55 | -0.55 | 0.98 |
| 965 | 1.19 | 1.23 | -0.47 | -0.47 | 0.76 |
| 1072 | 1.14 | 1.17 | -0.49 | -0.49 | 0.62 |
| 1179 | 1.09 | 1.1 | -0.45 | -0.45 | 0.55 |
| 1286 | 1.05 | 1.04 | -0.4 | -0.4 | 0.5 |
| 1393 | 1.03 | 1.03 | -0.36 | -0.36 | 0.42 |
| 1500 | 1.05 | 1.07 | -0.37 | -0.37 | 0.4 |

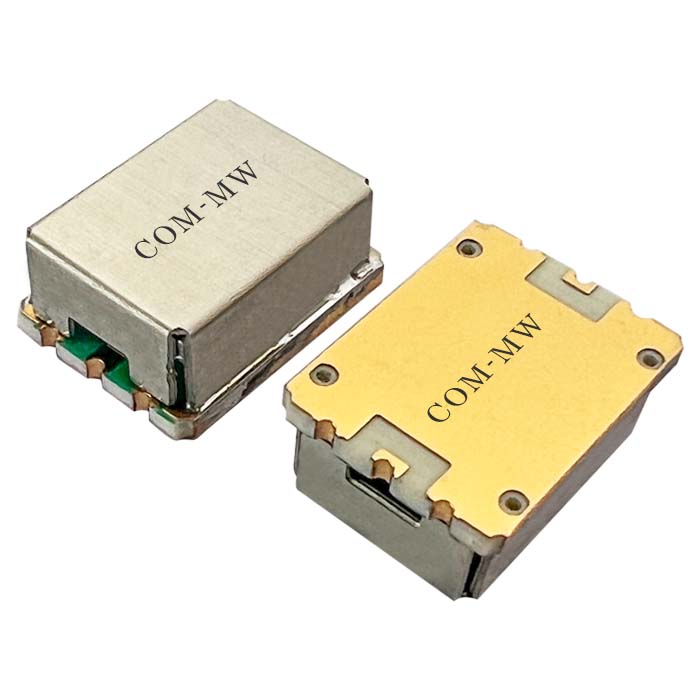

参考实物图

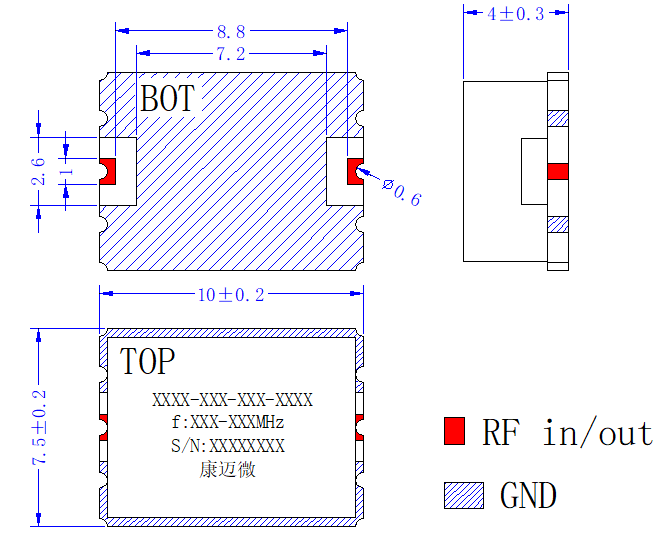

外形结构图（mm）

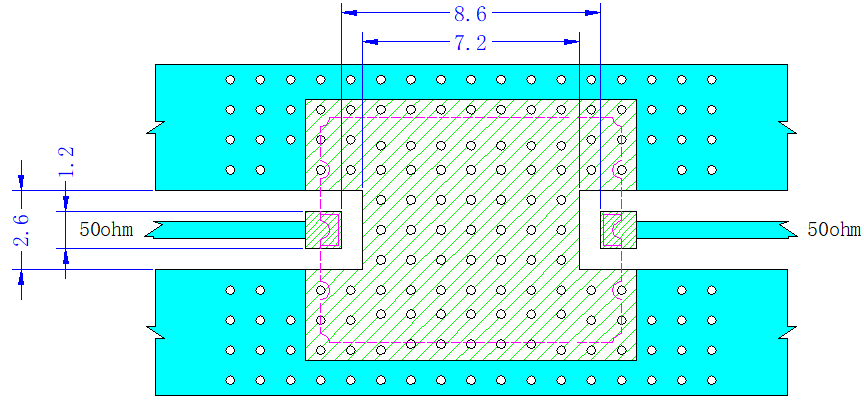

建议PCB布局图:HO4350B，H:0.254mm

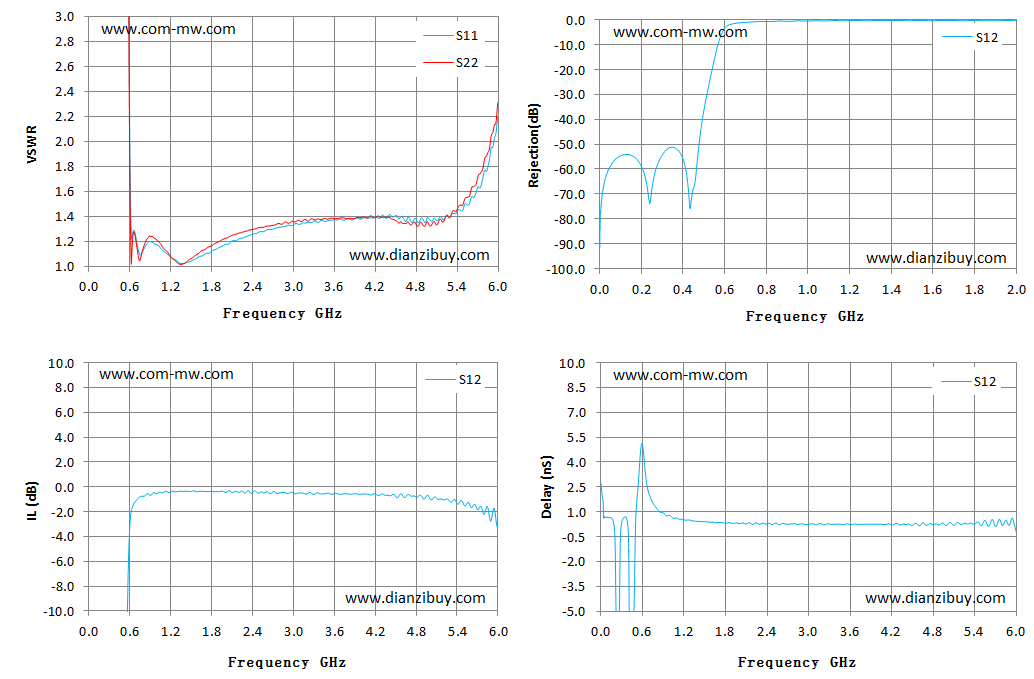

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
