产品
滤波器组件
1811~1861MHz, 1586~2086MHz, 1761~1911MHz, 1336~2336MHz, ~MHz, 微带焊盘
- DFSBF15-L1811-2336-1679
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 1811 | ~ | 1861 | MHz |
| 通带频率二 | / | / | 1586 | ~ | 2086 | MHz |
| 通带频率三 | / | / | 1761 | ~ | 1911 | MHz |
| 通带频率四 | / | / | 1336 | ~ | 2336 | MHz |
| 通带频率五 | / | / | ~ | MHz | ||
| 通带频率六 | / | / | ~ | MHz | ||
| 通带频率七 | / | / | ~ | MHz | ||
| 通带频率八 | / | / | ~ | MHz | ||
| 通带驻波 | 1.6 | |||||
| 通带波动 | 1.0 | dB | ||||
| 通带一损耗 | 4.5 | dB | ||||
| 通带二 三 四 损耗 | 3.0 | dB | ||||
| 通带一抑制度 | 3db带宽181.5 | MHz≥ | 矩形系数2.3 | @-55 | dB | |
| 通带二抑制度 | 3db带宽628 | MHz≥ | 矩形系数1.5 | @-55 | dB | |
| 通带三抑制度 | 3db带宽340 | MHz≥ | 矩形系数2.0 | @-55 | dB | |
| 通带四抑制度 | DC-1136 | MHz≥ | 55 | dB | ||
| 通带四抑制度 | 2536 | MHz≥ | 25 | dB | ||
| 通带四抑制度 | 2670-5000 | MHz≥ | 55 | dB |
其它参数
| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -45~+80℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 过孔过塞 |

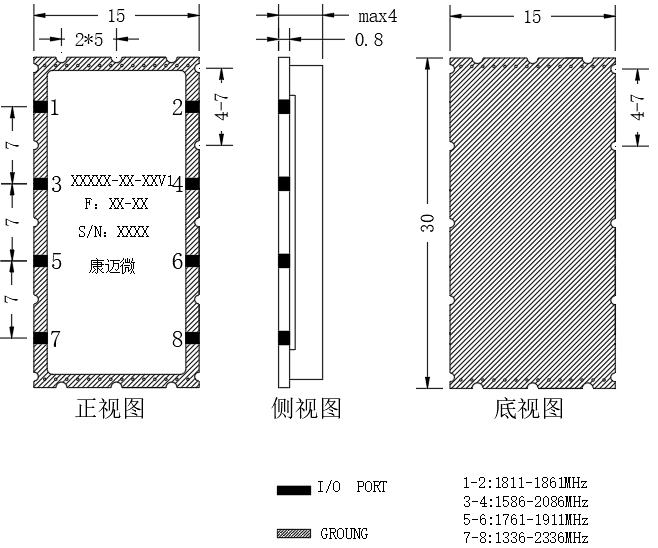

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
