滤波器
通带频率2665~2685MHz, DC-2655MHz≥55dB, 2695-3500MHz≥55dB, L29
- ZBF6-C2675-20-5420
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2665 | ~ | 2685 | MHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-2655 | MHz≥ | 55 | dB | ||
| 带外抑制 | 2695-3500 | MHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 1.3 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | L29-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 150W设计保证 |
| 三阶互调 | -150dBc@2*43dBm设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S21 抑制 dB | S11 驻波 | S22 驻波 |
| 2625 | -79.15 | -79.27 | 392.61 | 56.09 |
| 2632 | -75.35 | -73.89 | 208.71 | 54.55 |
| 2639 | -70.48 | -69.91 | 124.2 | 54.39 |
| 2646 | -69.39 | -68.64 | 75.69 | 53.55 |
| 2653 | -79.3 | -79.48 | 40.49 | 51.45 |
| 2660 | -14.78 | -14.91 | 12.03 | 17.64 |
| 2667 | -0.86 | -0.87 | 1.08 | 1.1 |
| 2675 | -0.67 | -0.66 | 1.08 | 1.07 |
| 2682 | -0.78 | -0.76 | 1.15 | 1.15 |
| 2689 | -2.57 | -2.23 | 2.42 | 2.04 |
| 2696 | -59.7 | -59.79 | 50.38 | 66.04 |
| 2703 | -63.88 | -64.35 | 132.19 | 87.53 |
| 2710 | -63.14 | -63.54 | 380.39 | 81.44 |
| 2717 | -66.64 | -67.07 | 2388.46 | 76.7 |
| 2725 | -71.24 | -71.16 | 1230.57 | 72 |

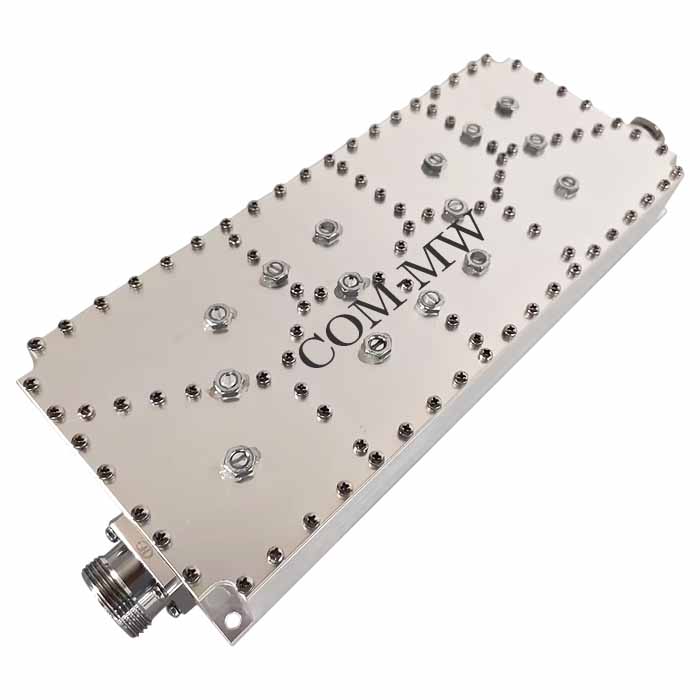

参考实物图

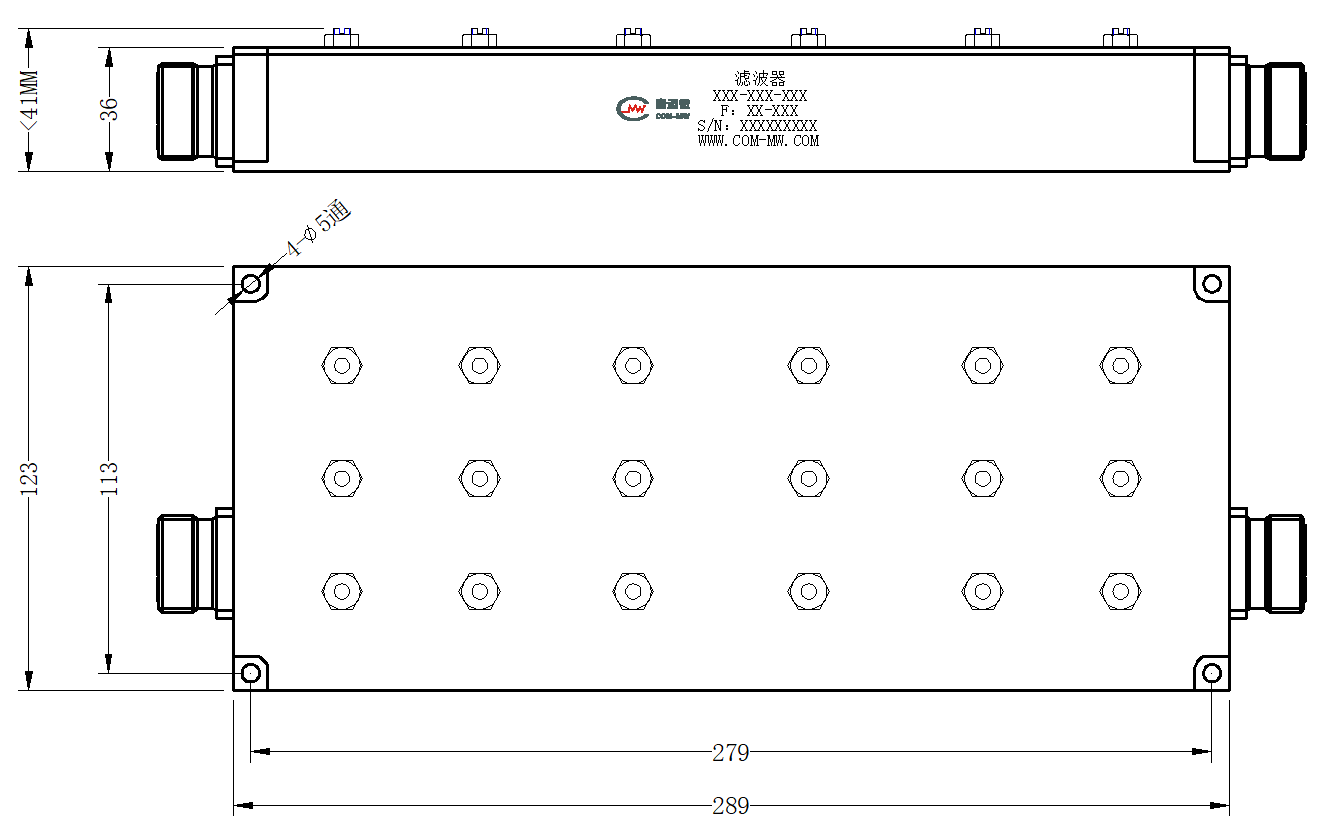

外形结构图（mm）

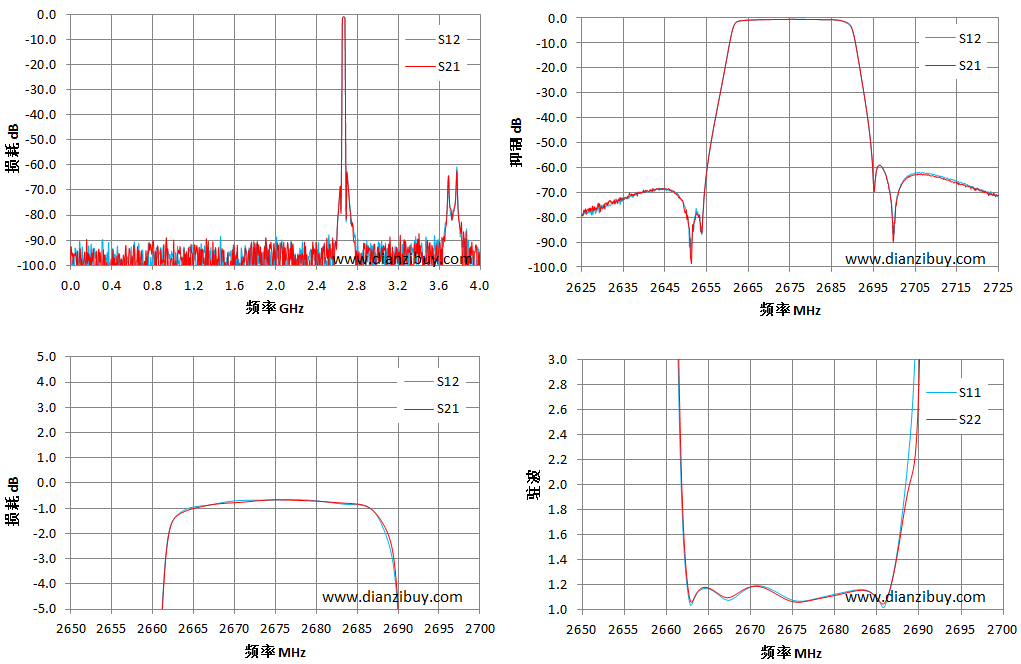

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
