功分器

6~18GHz,200W,8路,相位0°,N,

型号:ZPD8-8MC6-18G-2150
产地:成都
质保条件:一年保修
电话:(+86)15608095669
邮箱:sales@com-mw.com
地址:成都市成华区建材路37号九熙广场3期1栋23层
温馨提示:要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。

产品详情

规格书下载

参考三维外形图

主要参数

参数	最小	典型	最大	单位
工作频率	6	~	18	GHz
插入损耗			1.2	dB
隔离度			无
公共端驻波比			1.4
支路端驻波比			无
幅度平衡			±0.5	dB
相位平衡			±8	°
耦合度	38	40	42	dB
方向性	12
耦合端驻波比		1.5	1.6

其它参数

功率容量	200W
路数	8路
相位	0°
阻抗	50Ω
接口形式	N-K
产品外壳材料	铝6061
工作温度	-40~+85℃设计保证

端口定义

输入端口	1~8（SMA-K）
输出端口	0（N-K）
正向耦合端口	10（SMA-K）
反向耦合端口	9（SMA-K）

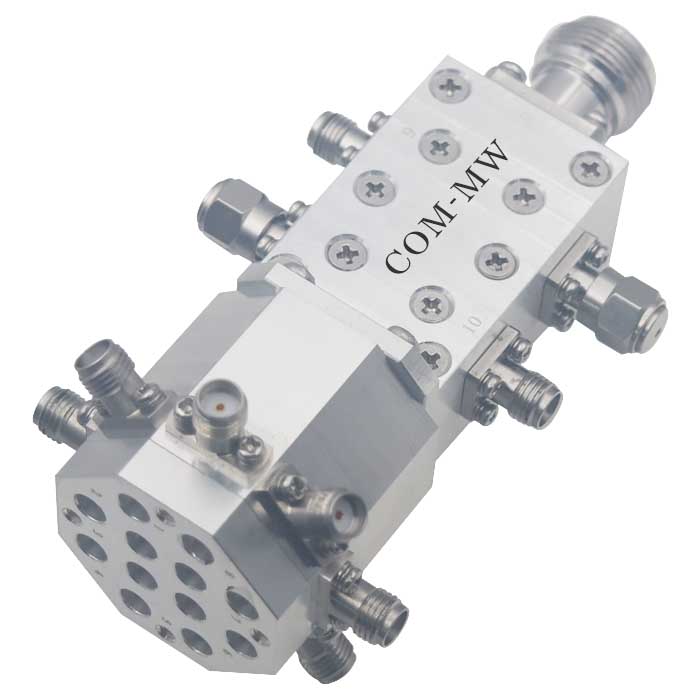

参考实物图

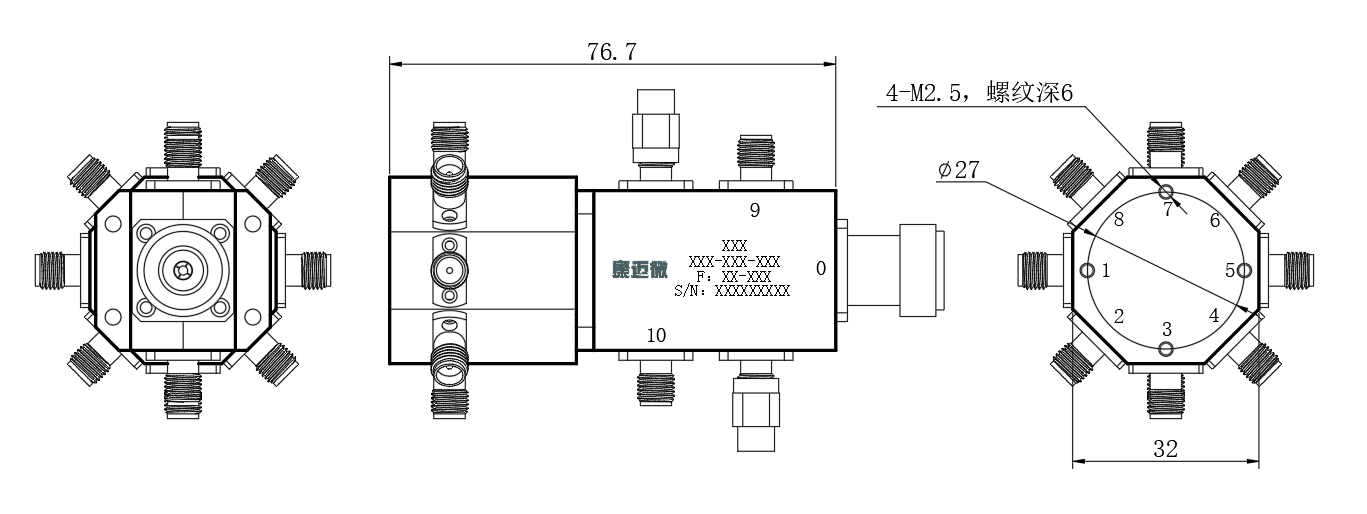

外形结构图（mm）

注意事项

1	清洗产品表面，请勿将产品浸泡清洗液中清洗。
2	整体温度大于125℃的情况，订货前与我们协商。
