产品
滤波器
阻带频率3700~4000MHz, ≥50dB, 通带频率DC~3500MHz, 4200~12750MHz, SMA
- K6-3700-4000-200S5010-008
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3700 | ~ | 4000 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3500 | MHz | |
| 通带频率 | 4200 | ~ | 12750 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3400 | -0.46 | 1.15 |
| 3500 | -2.11 | 1.31 |
| 3600 | -10.45 | 13.6 |
| 3700 | -73.09 | 48.23 |
| 3730 | -75.93 | 37.87 |
| 3760 | -76.55 | 30.9 |
| 3790 | -72.36 | 44.57 |
| 3850 | -62.70 | 33.82 |
| 3880 | -57.83 | 42.65 |
| 3940 | -68.41 | 43.45 |
| 3970 | -66.49 | 36.65 |
| 4000 | -68.36 | 32.85 |
| 4100 | -11.01 | 10.88 |
| 4200 | -2.47 | 1.28 |
| 4300 | -0.61 | 1.33 |
参考实物图
外形结构图（mm）

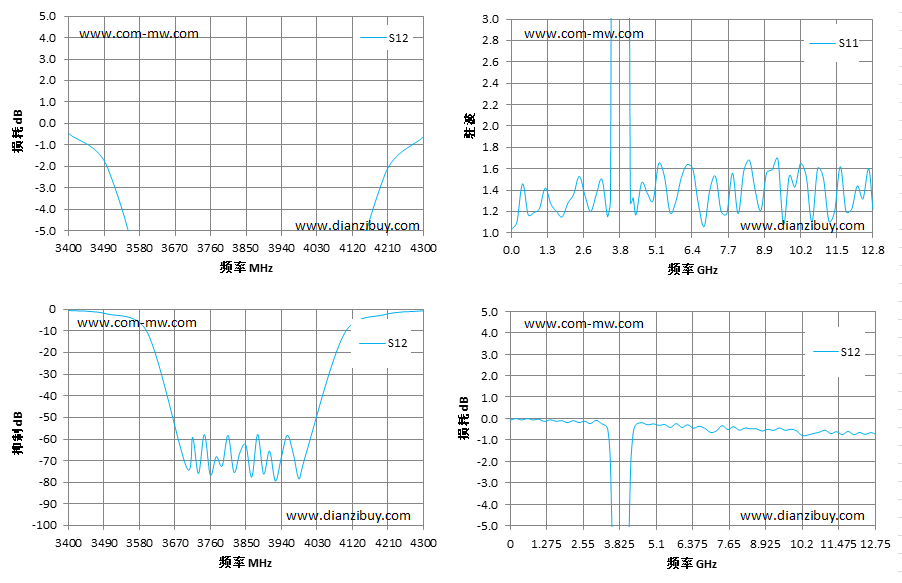

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
