功分器
0.7~6GHz,400W,4路,0°,N
- ZPD25-4C0.7-6G-991
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.7 | ~ | 6 | GHz |
| 插入损耗 | 0.8 | dB | ||
| 隔离度 | 无 | dB | ||
| 公共端驻波比 | 1.45 | |||
| 分配端驻波比 | 无 | |||
| 幅度平衡 | ±0.4 | dB | ||
| 相位平衡 | ±5 | ° | ||
| 正反向耦合度 | 42.5 | 45 | 47.5 | dB |
| 耦合平坦度 | ±2 | dB | ||
| 方向性 | 12 | dB | ||
| 耦合端驻波比 | 1.4 |
其它参数
| 功率容量 | 400W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | N-F |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0（N-F） |
| 分配端口 | 1~4（SMA-F） |
| 正向耦合端口 | C1（SMA-F） |
| 反向耦合端口 | C2（SMA-F） |

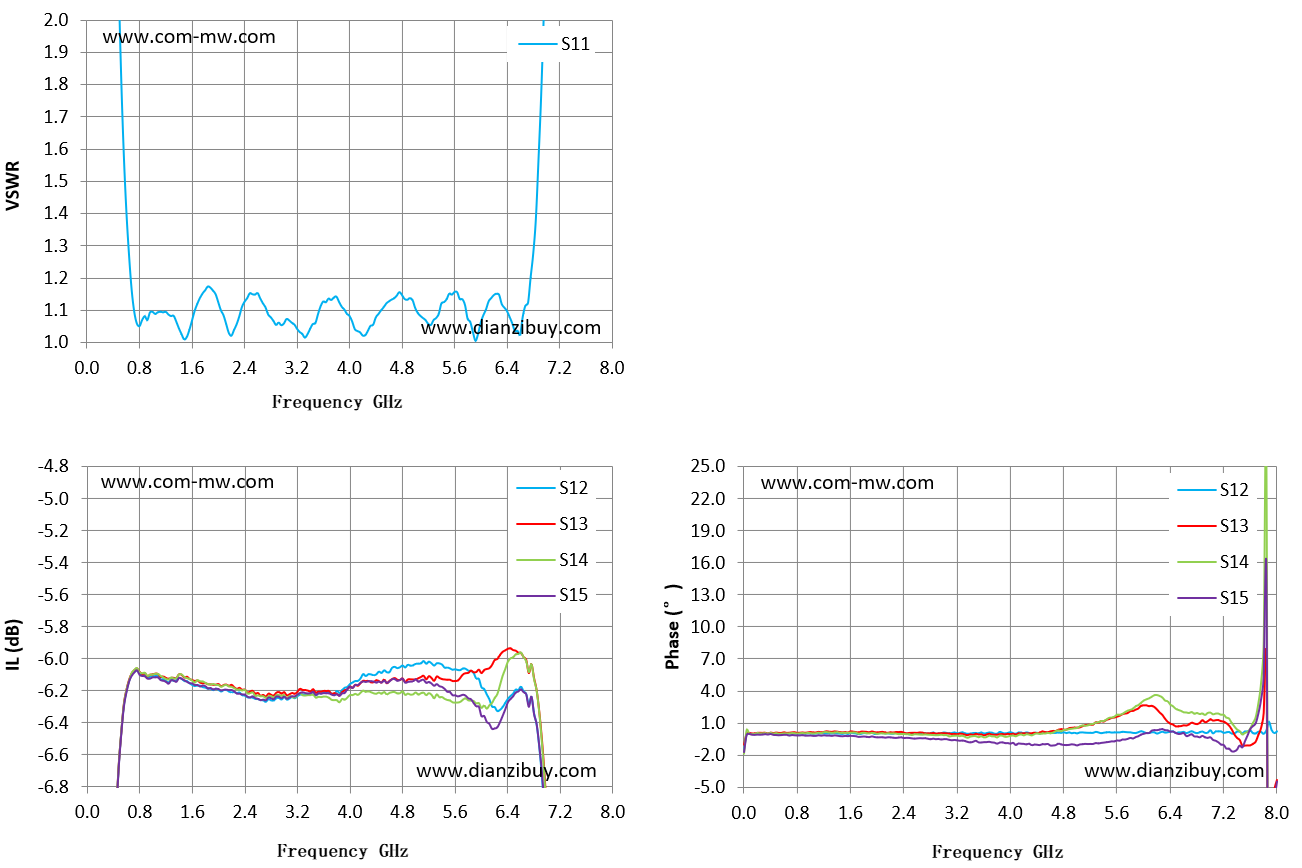

典型测试曲线图

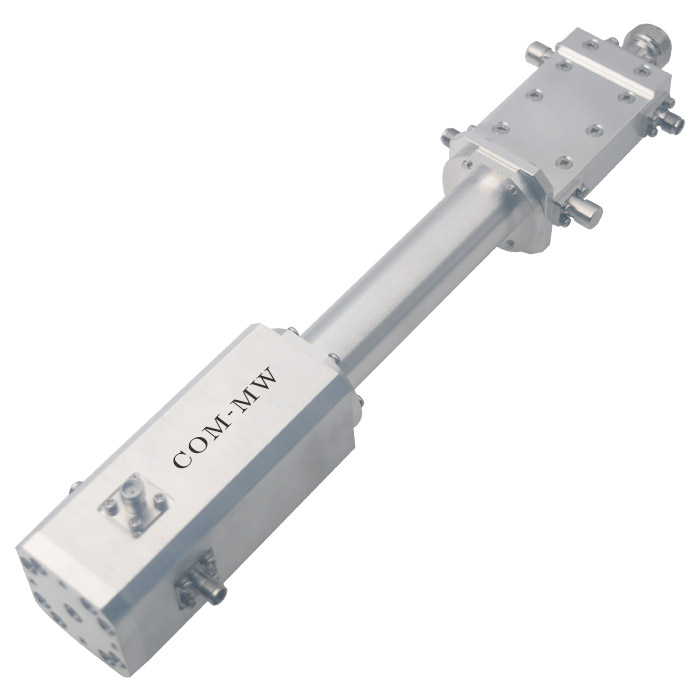

参考实物图

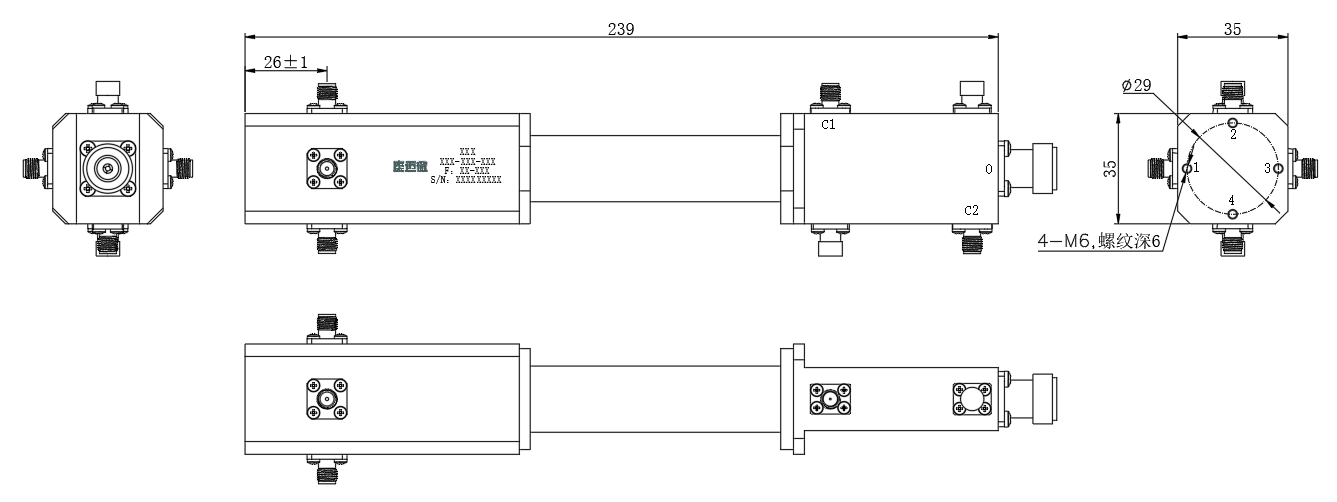

外形结构图（mm）
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S14 损耗 dB | S15 损耗 dB |
| 0.01 | 2231.94 | -57.55 | -57.63 | -57.88 | -57.65 |
| 0.57 | 1.59 | -6.29 | -6.29 | -6.29 | -6.30 |
| 1.14 | 1.10 | -6.13 | -6.12 | -6.11 | -6.13 |
| 1.71 | 1.12 | -6.17 | -6.14 | -6.13 | -6.16 |
| 2.29 | 1.06 | -6.21 | -6.19 | -6.19 | -6.22 |
| 2.86 | 1.07 | -6.26 | -6.23 | -6.25 | -6.25 |
| 3.43 | 1.04 | -6.22 | -6.21 | -6.23 | -6.21 |
| 4.00 | 1.09 | -6.18 | -6.19 | -6.24 | -6.19 |
| 4.57 | 1.12 | -6.08 | -6.16 | -6.22 | -6.15 |
| 5.14 | 1.08 | -6.01 | -6.11 | -6.21 | -6.13 |
| 5.71 | 1.13 | -6.07 | -6.12 | -6.27 | -6.23 |
| 6.29 | 1.15 | -6.32 | -5.98 | -6.17 | -6.39 |
| 6.86 | 1.38 | -6.41 | -6.20 | -6.20 | -6.41 |
| 7.43 | 10.64 | -11.46 | -11.01 | -11.16 | -11.65 |
| 8.00 | 9.51 | -11.63 | -11.27 | -11.19 | -11.53 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
