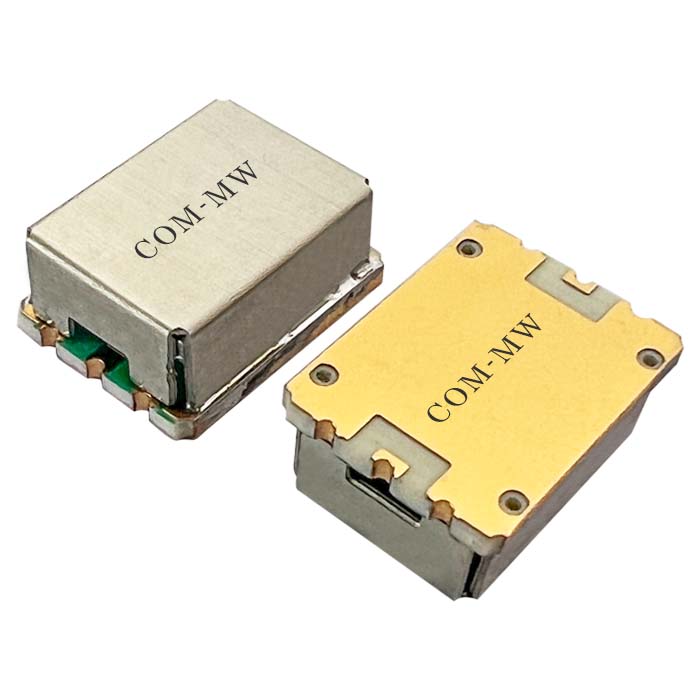

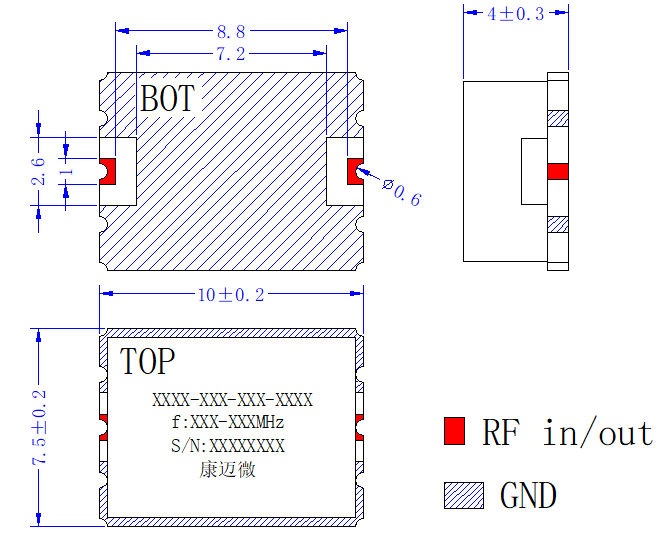

滤波器

通带频率1.4~6GHz, 带外抑制DC-1.15GHz≥35dB, 表面贴装

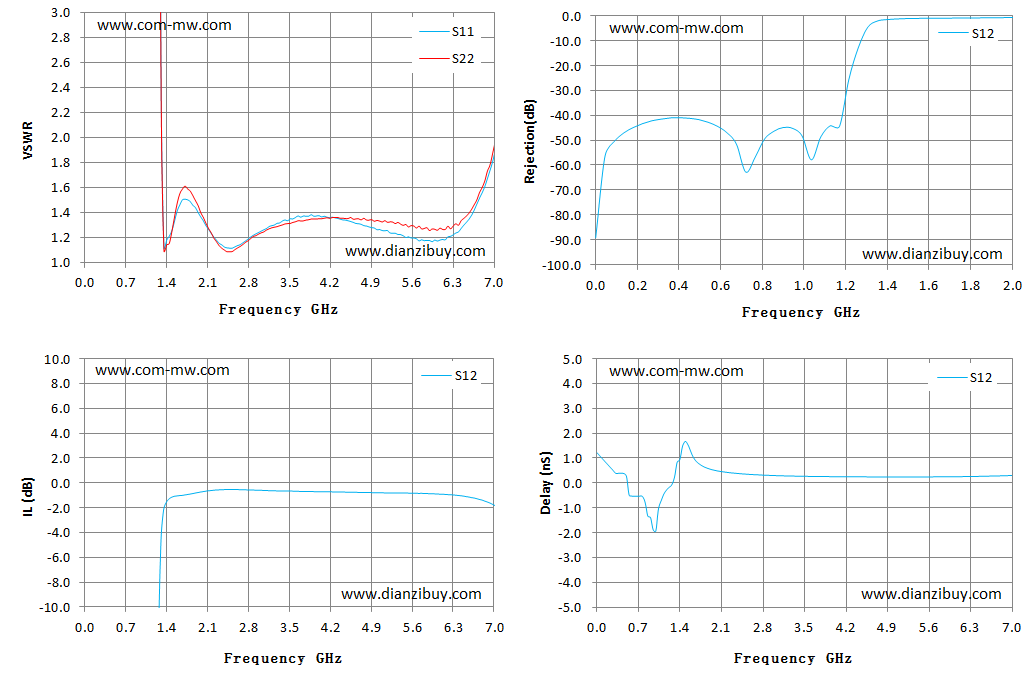

Frequency GHz	S11 驻波	S22 驻波	S12 损耗 dB	S12 抑制 dB	S12 时延 ns
0.01	2191.81	2504.31	-89.17	-89.17	1.21
0.14	6424.13	2680.64	-47.04	-47.04	0.86
0.29	699.51	2803.62	-42.18	-42.18	0.5
0.43	227.06	485.47	-40.94	-40.94	0.39
0.57	118.47	249.37	-42.81	-42.81	-0.49
0.71	66.75	159.74	-51.57	-51.57	-0.53
0.86	36.61	77.87	-46.39	-46.39	-1.33
1	26.66	47.06	-48.25	-48.25	-1.94
1.14	17.99	24.26	-44.21	-44.21	-0.45
1.29	6.38	6.12	-12.83	-12.83	-0.07
1.43	1.18	1.14	-1.58	-1.58	0.93
1.57	1.34	1.37	-1.08	-1.08	1.55
1.71	1.52	1.59	-1.01	-1.01	0.89
1.86	1.47	1.54	-0.86	-0.86	0.6
2	1.38	1.4	-0.74	-0.74	0.51

1	清洗产品表面，请勿将产品浸泡清洗液中清洗。
2	产品支持220℃回流焊。
3	建议分腔使用，芯片端口可互换;

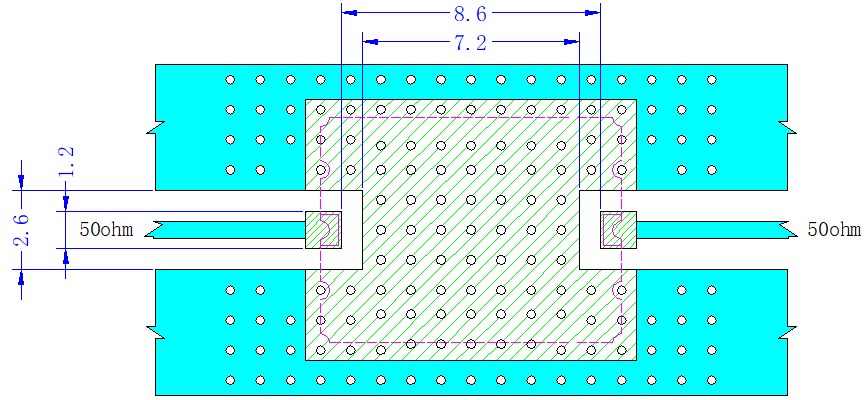

4	表贴式滤波器的接地很重要，如果接地效果不理想，会对滤波器的电特性造成影响，尤其是带外抑制指标会明显变差，在使用中尽量使产品的各个侧面及上、下面与组件的金属壳体贴合接触，只有良好的接地，正确的安装，才能发挥滤波器最佳性能，获得最佳效果：
