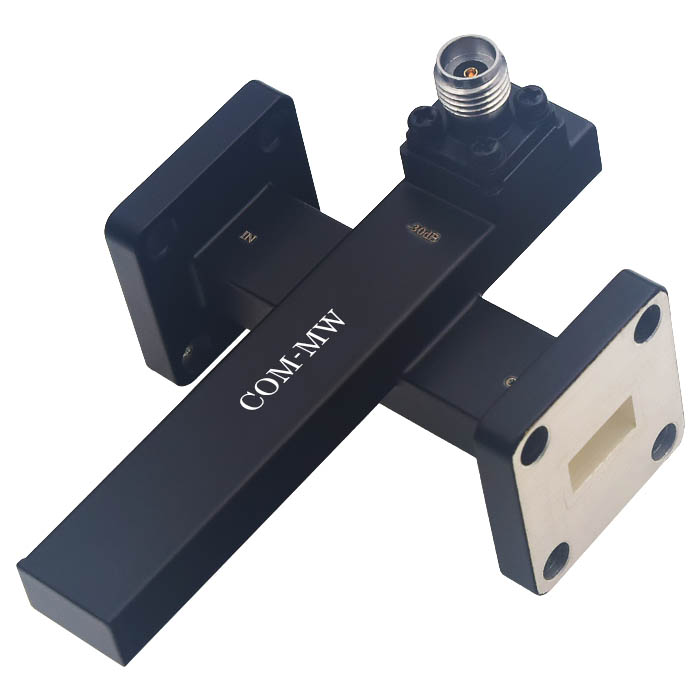

9.84~15GHz, 耦合度50dB, BJ120, 800W
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 9.84 | ~ | 15 | GHz |
插入损耗 | 0.2 | dB | ||
耦合度 | 48.5 | 50 | 51.5 | dB |
方向性 | 20 | dB | ||
主线驻波比 | 1.1 | |||
耦合线驻波比 | 1.25 |
接口形式 | 波导口 |
波导口型号 | BJ120 |
表面 | 黑色烤漆 |
功率容量 | 800W设计保证 |
外壳材料 | 铜 |
工作温度 | -55~+85℃设计保证 |
存储温度 | -55~+125℃设计保证 |
质量等级 | 工业级 |

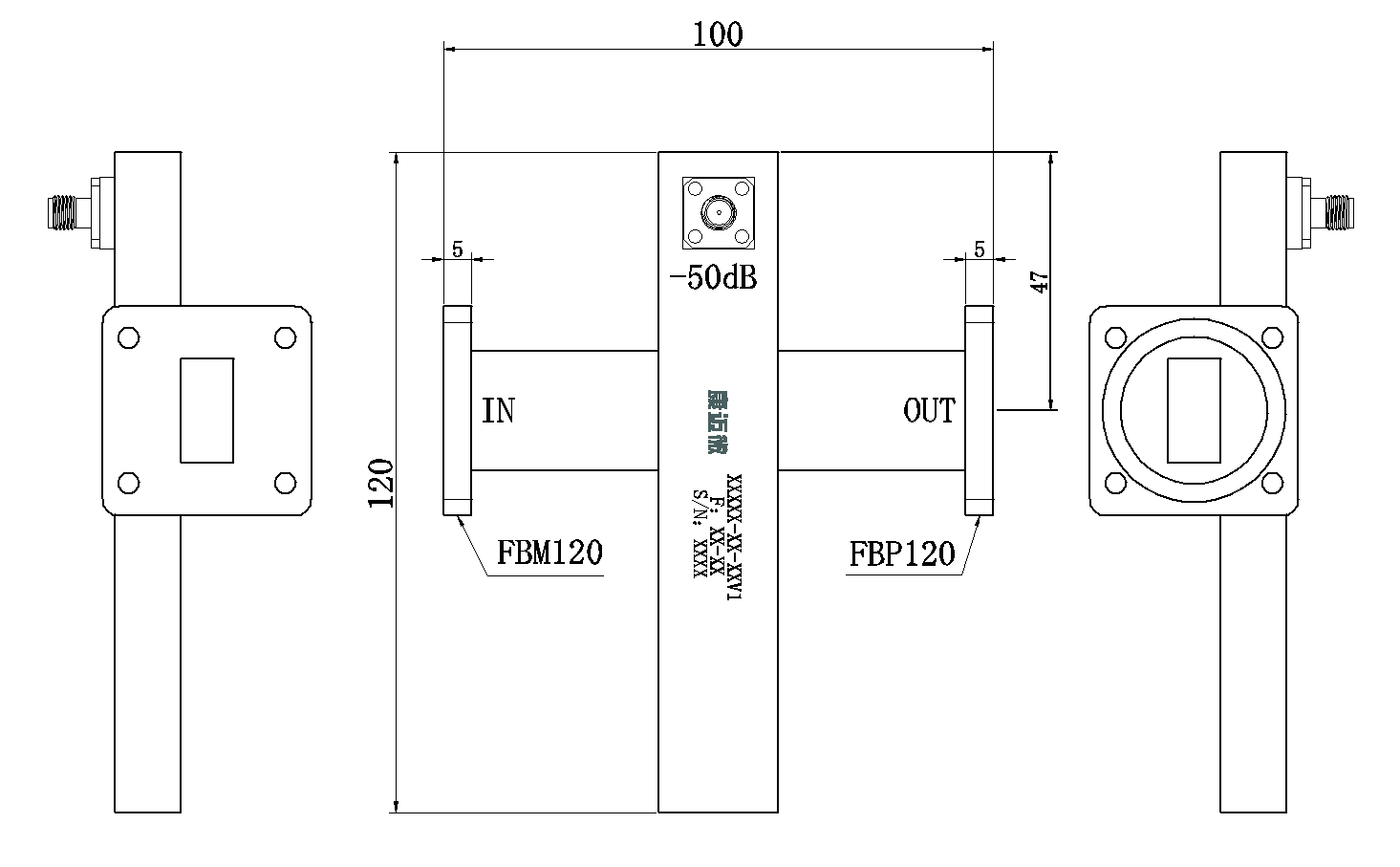

输入端口 | IN | (FBM120) |
输出端口 | OUT | (FBP120) |
耦合端口 | -50dB | (SMA-K) |
1 | 清洗产品表面,请勿将产品浸泡清洗液中清洗。 |
2 | 整体温度大于125℃的情况,订货前与我们协商。 |
