滤波器
通带频率 1000~18000MHz,DC-900MHz≥50dB,,SMA
- ZHPF6-M1000-18000-3890
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1000 | ~ | 18000 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带外抑制 | DC-900 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -10~+45℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S21 损耗 dB |
| 0.0003 | 1139.84 | 1139.84 | -69.42 | -69.83 |
| 0.4 | 94.70 | 94.70 | -75.71 | -66.82 |
| 0.8 | 46.05 | 46.05 | -69.57 | -76.95 |
| 1 | 1.51 | 1.56 | -2.87 | -2.79 |
| 2 | 1.60 | 1.60 | -0.69 | -0.69 |
| 3 | 1.59 | 1.59 | -0.57 | -0.59 |
| 4 | 1.06 | 1.09 | -0.20 | -0.18 |
| 8 | 1.62 | 1.61 | -0.32 | -0.28 |
| 9 | 1.09 | 1.08 | -0.16 | -0.13 |
| 10 | 1.68 | 1.71 | -0.23 | -0.41 |
| 12 | 1.42 | 1.42 | -0.23 | -0.42 |
| 13 | 1.30 | 1.32 | -0.36 | -0.29 |
| 15 | 1.39 | 1.48 | -0.35 | -0.26 |
| 17 | 1.65 | 1.60 | -0.10 | -0.22 |
| 18 | 1.58 | 1.56 | -0.64 | -0.53 |

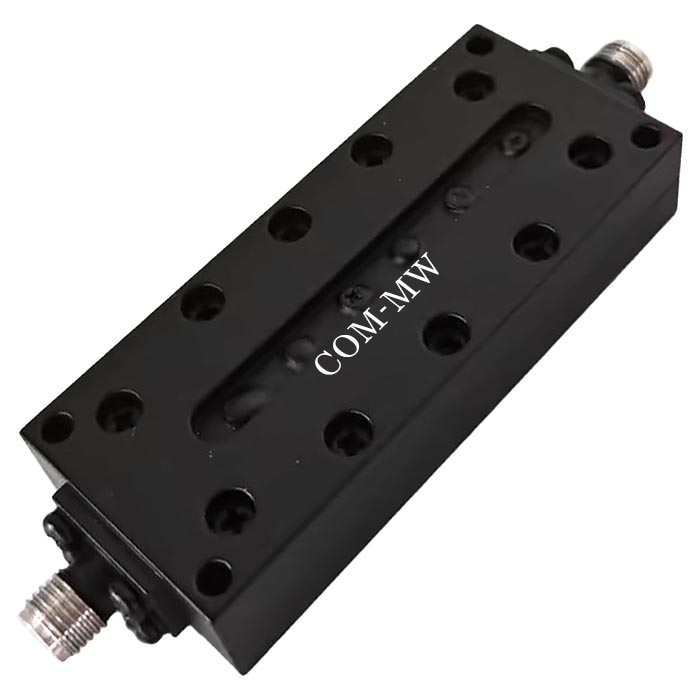

参考实物图

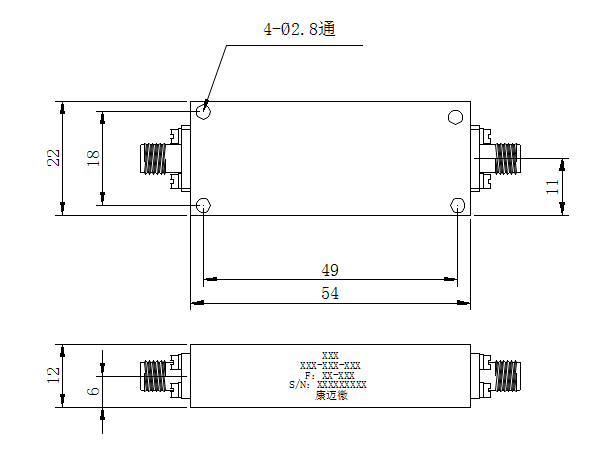

外形结构图（mm）

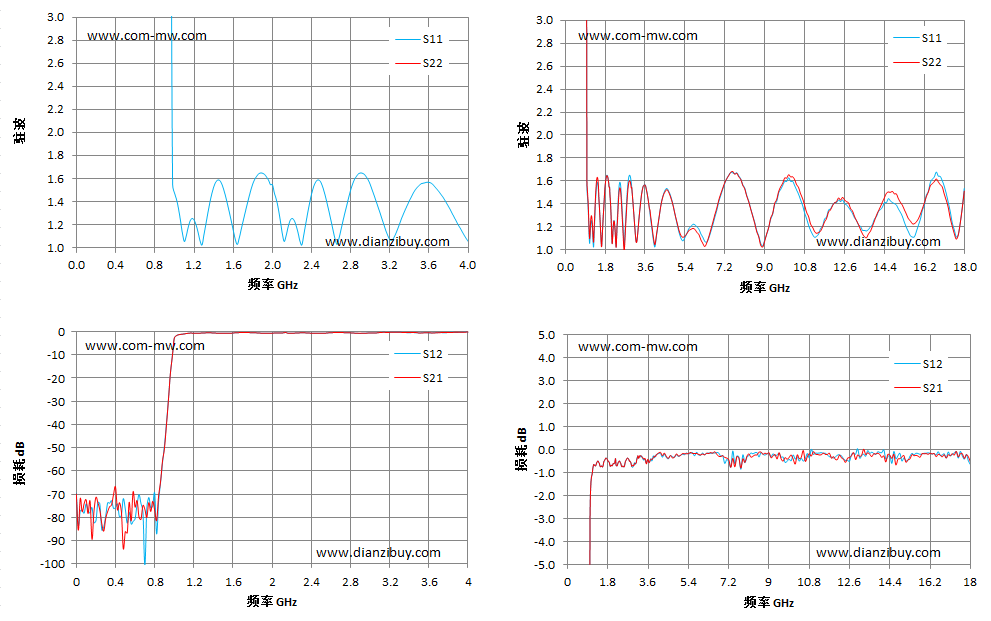

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
