产品
衰减器
工作频率DC~4GHz, 衰减范围-dB, 插入损耗dB, 5W, 50Ω, 1dB, SMA-F
- DA6-905-0-4000-4781
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 4 | GHz |
| 衰减范围 | 0 | - | 90 | dB |
| 插入损耗 | 4.3 | dB | ||
| 驻波比 | 1.4 |
其它参数
| 功率容量 | 5W设计保证 |
| 阻抗 | 50Ω |
| 衰减步进 | 1dB |
| 接口形式 | SMA-F |
| 接口材质外壳304 不锈钢 | |
| 单键衰减精度 | ±1.2dB Max |
| 多键衰减精度 | ±2.0dB Max（1-30dB）；±5.0dB Max（31-70dB）；±6dB Max（71-90dB） |
| 工作温度 | -10~+50℃设计保证 |
注意事项
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。3、开关寿命5000次，以15-20次/秒速度运行5000次4、使用时轻按轻放，以免开关产生松动、弯曲等机械变形

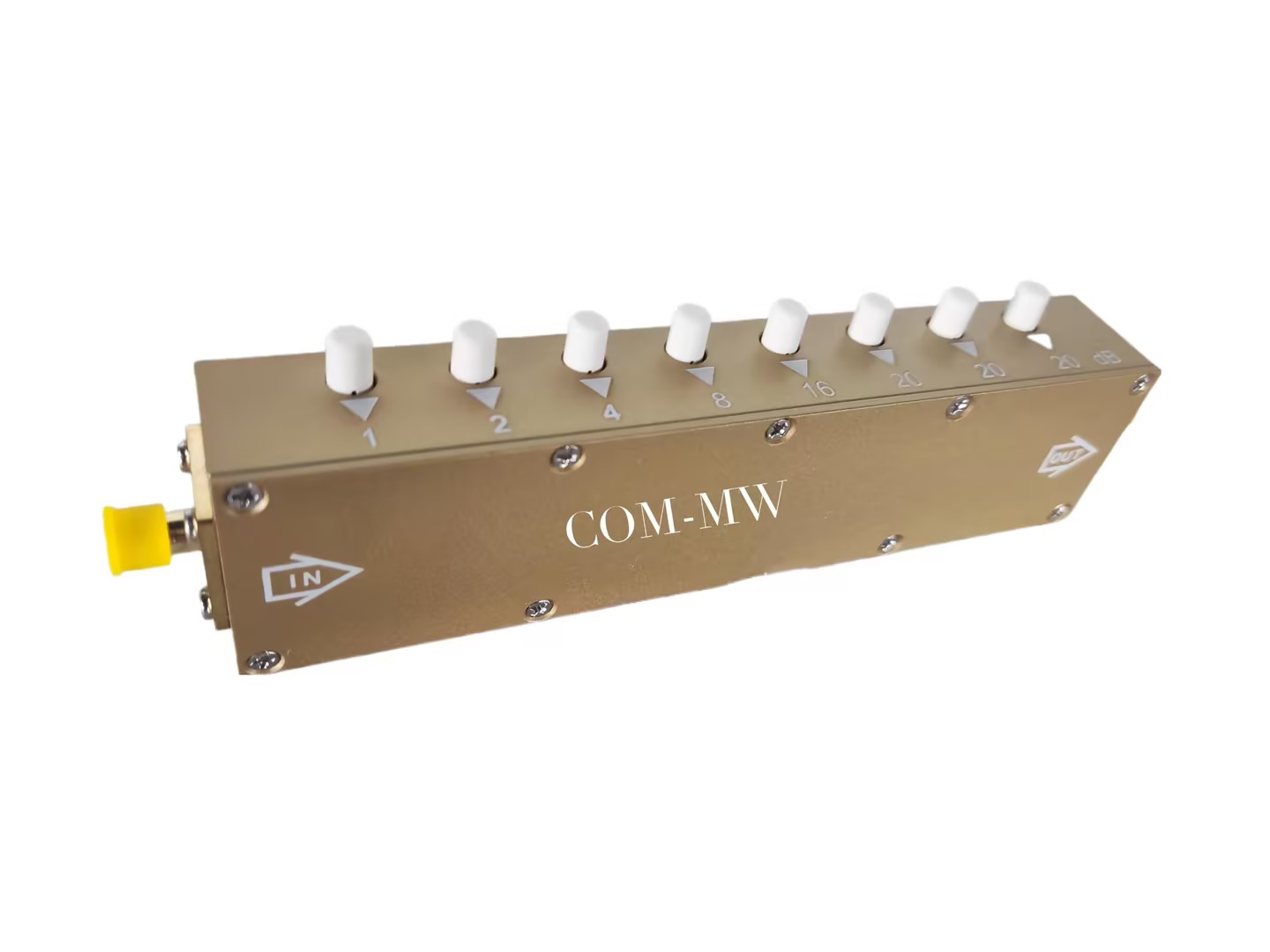

参考实物图
外形结构图（mm）

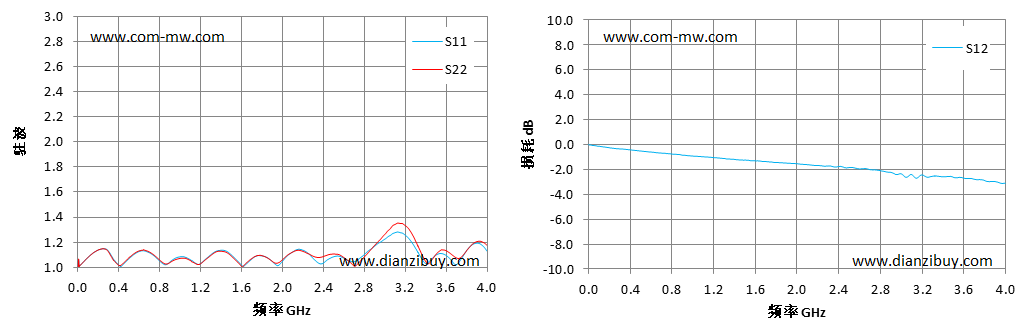

典型测试曲线图
