产品
滤波器
通带频率 680~720MHz,DC-640MHz≥40dB,760-2000MHz≥40dB,SMA
- ZBF5-L700-40-3842
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 680 | ~ | 720 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-640 | MHz≥ | 40 | dB | ||
| 带外抑制 | 760-2000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.60 | 121.46 | 118.93 | -77.17 | 30.03 |
| 0.61 | 100.05 | 94.01 | -72.62 | 10.43 |
| 0.63 | 62.91 | 56.62 | -55.92 | 1.09 |
| 0.64 | 46.53 | 39.86 | -47.04 | 4.48 |
| 0.66 | 14.22 | 12.48 | -22.65 | 14.21 |
| 0.67 | 2.57 | 2.48 | -6.98 | 37.17 |
| 0.69 | 1.18 | 1.16 | -2.43 | 22.55 |
| 0.70 | 1.11 | 1.12 | -2.27 | 20.90 |
| 0.71 | 1.17 | 1.12 | -2.33 | 20.98 |
| 0.73 | 1.29 | 1.25 | -3.60 | 30.58 |
| 0.74 | 4.47 | 3.49 | -11.78 | 33.44 |
| 0.76 | 31.48 | 27.77 | -53.22 | -38.86 |
| 0.77 | 47.22 | 42.89 | -49.26 | 1.32 |
| 0.79 | 81.44 | 73.31 | -53.41 | 1.61 |
| 0.80 | 101.07 | 90.14 | -55.99 | 2.55 |
参考实物图

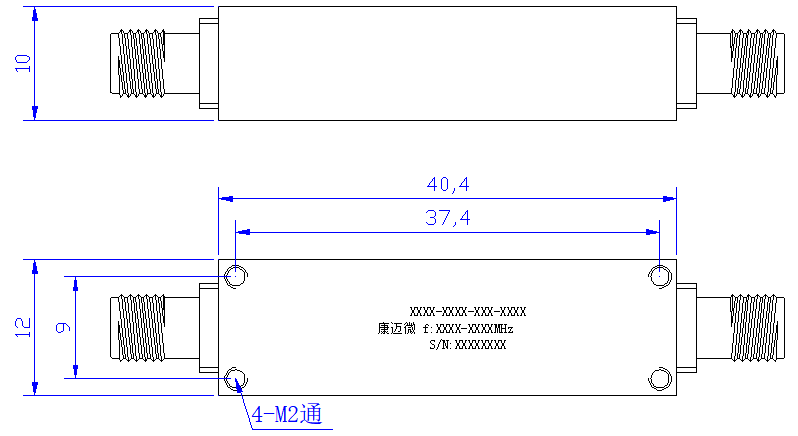

外形结构图（mm）

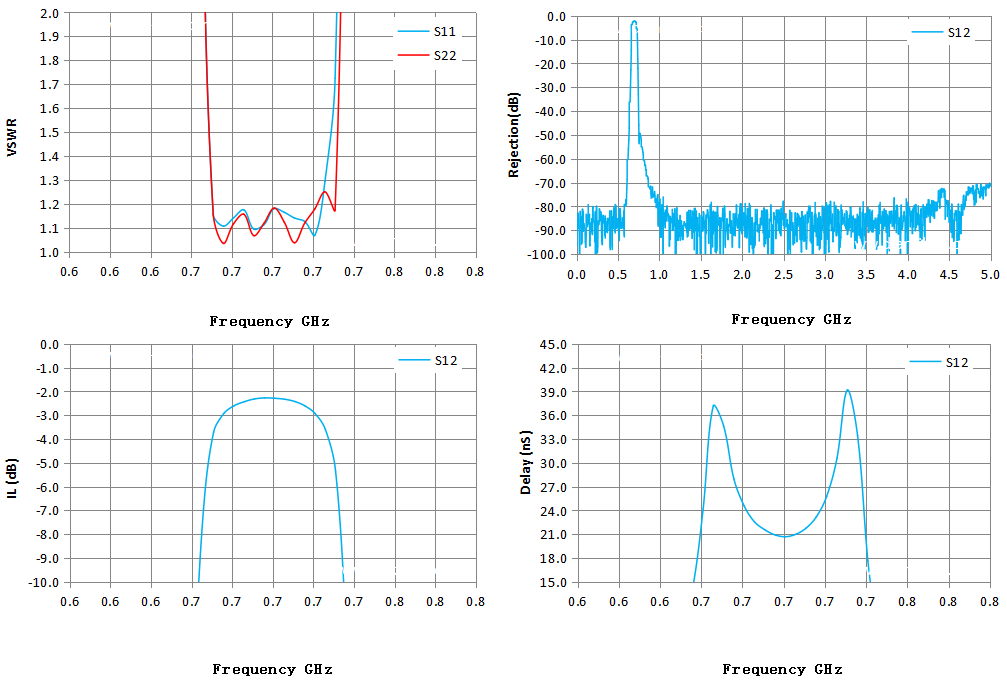

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
