产品
滤波器
通带频率1040~1360MHz, DC-850MHz≥40dB, 1.61-3GHz≥40dB, SMA
- ZBF13-L1200-320-1534
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1040 | ~ | 1360 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-850 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1.61-3 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 850 | 24.79 | 17.9 | -43.84 | 2.61 |
| 904 | 17.11 | 15.46 | -26.62 | 4.98 |
| 957 | 1.32 | 1.23 | -2.45 | 7.07 |
| 1011 | 1.28 | 1.41 | -1.46 | 4.34 |
| 1064 | 1.37 | 1.48 | -1.2 | 3.57 |
| 1118 | 1.25 | 1.34 | -1.14 | 2.73 |
| 1171 | 1.18 | 1.25 | -1.04 | 2.62 |
| 1225 | 1.29 | 1.34 | -1.16 | 2.56 |
| 1279 | 1.32 | 1.39 | -1.29 | 2.73 |
| 1332 | 1.28 | 1.37 | -1.24 | 3 |
| 1386 | 1.21 | 1.4 | -1.86 | 4.24 |
| 1439 | 1.95 | 2.38 | -3.7 | 5.61 |
| 1493 | 6.41 | 8.63 | -12.76 | 4.22 |
| 1546 | 13.88 | 19.53 | -32.25 | 0.68 |
| 1600 | 17.51 | 21.64 | -51.55 | -8.88 |
参考实物图
外形结构图（mm）

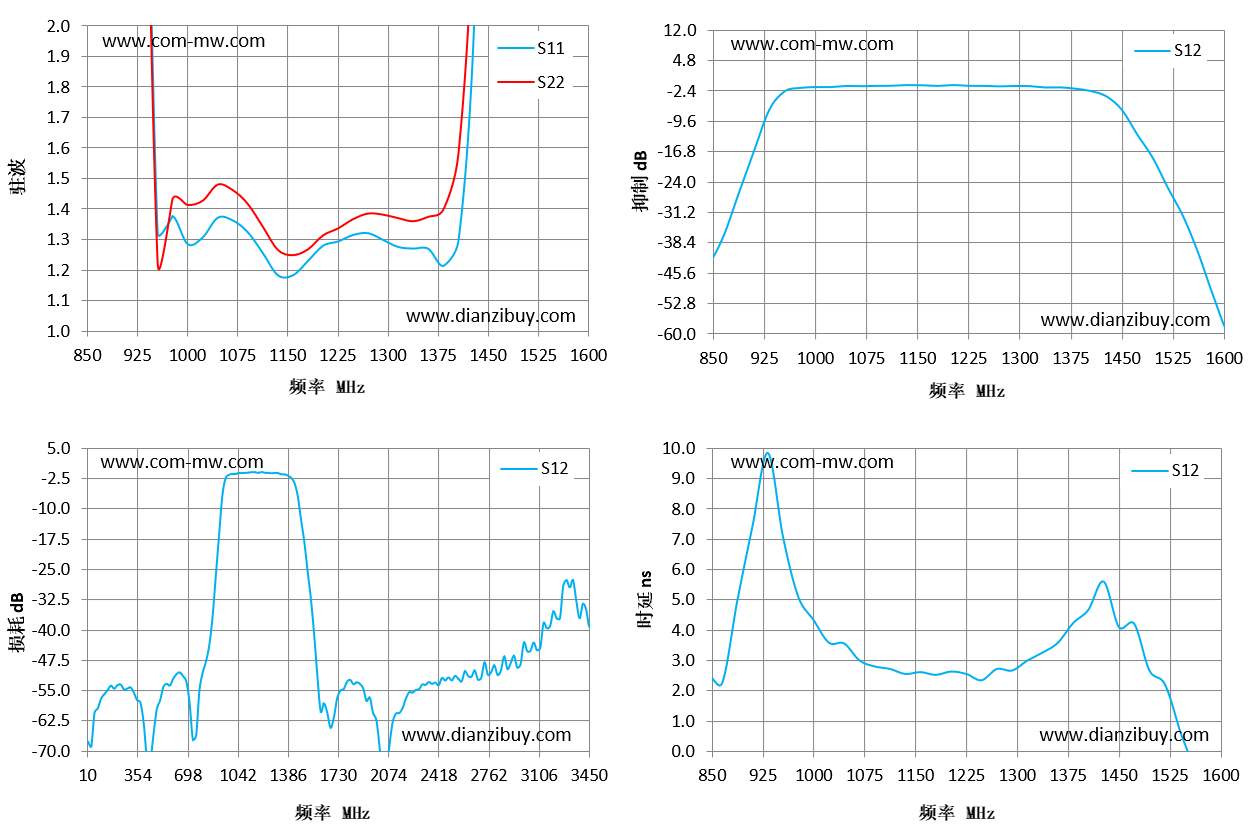

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
