产品
开关滤波器组
开关滤波路数三选一,SMA
- DSS5-3R9.8-15.7G-1142
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 单位 | |
| 通带频率一 | 9.8-12 | GHz |
| 频率一抑制 | 7.5-9.3GHz≥55 | dBc |
| 通带频率二 | 11.6-13.8 | GHz |
| 频率二抑制 | 9.1-11.1GHz≥55 | dBc |
| 通带频率三 | 13.4-15.7 | GHz |
| 频率三抑制 | 10.9-13GHz≥50 | dBc |
| 插入损耗 | ≤5.5 | dB |
| 带内波动 | ≤1.5 | dB |
| 驻波比 | ≤2 |
其它参数
| 开关滤波路数 | 三选一 |
| 开关时间 | 150ns |
| 隔离度 | 75dB |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 工作电压 | ±5V |
| 工作电流 | 75mA |
| 工作温度 | -40~+75℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 时延波动 | 3ns |
| 质量等级 | 工业级 |
真值表
| 频率一 | 0 | 0 |
| 频率二 | 0 | 1 |
| 频率三 | 1 | 0 |

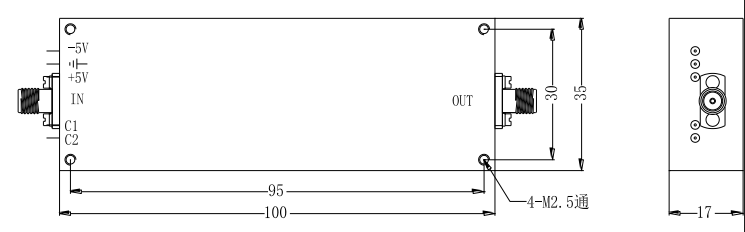

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
