产品
滤波器
阻带频率 1900~1920MHz,≥40dB,通带频率 DC~1890MHz,1930~4000MHz,SMA
- ZBSF6-C1900-1920-916
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 1900 | ~ | 1920 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 1890 | MHz | |
| 通带频率 | 1930 | ~ | 4000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB |
| 1850.00 | 1.20 | -0.31 |
| 1859.00 | 1.17 | -0.32 |
| 1867.00 | 1.13 | -0.36 |
| 1876.00 | 1.06 | -0.46 |
| 1884.00 | 1.06 | -0.67 |
| 1893.00 | 1.31 | -1.96 |
| 1901.00 | 7.54 | -72.94 |
| 1910.00 | 3.49 | -67.68 |
| 1919.00 | 13.72 | -71.10 |
| 1927.00 | 1.89 | -3.21 |
| 1936.00 | 1.45 | -1.01 |
| 1944.00 | 1.33 | -0.61 |
| 1953.00 | 1.17 | -0.39 |
| 1961.00 | 1.09 | -0.32 |
| 1970.00 | 1.07 | -0.29 |

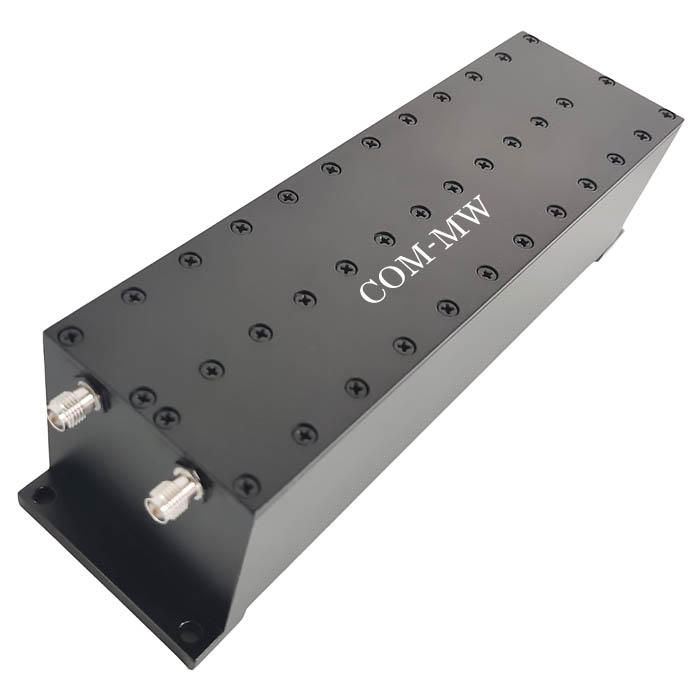

参考实物图

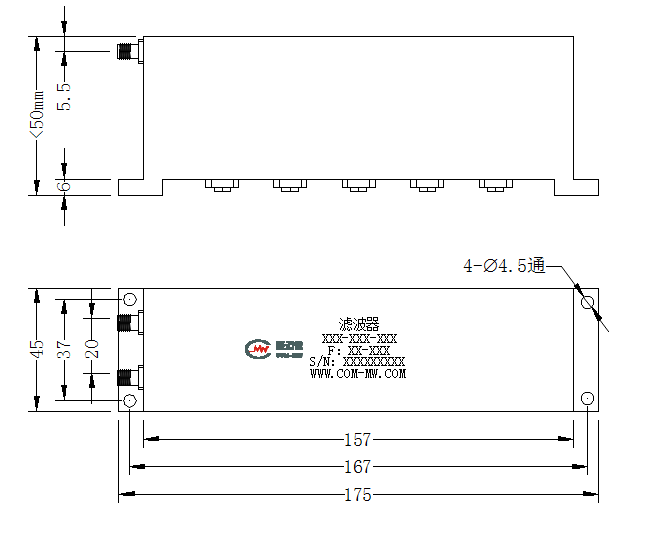

外形结构图（mm）

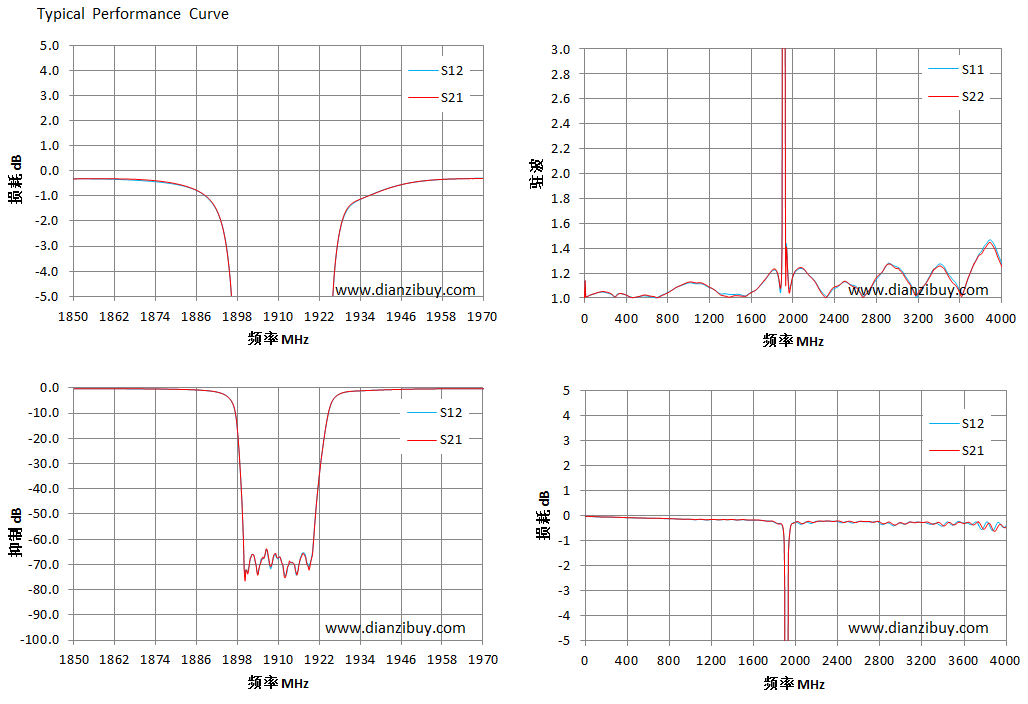

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
