滤波器
通带频率1400~2400MHz, DC-1210MHz≥40dB, 2600-6000MHz≥40dB, SMA
- ZBF15-L1900-1000-1384
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1400 | ~ | 2400 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.2 | dB | ||
| 带外抑制 | DC-1210 | MHz≥ | 40 | dB | ||
| 带外抑 | 2600-6000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | SMA-K可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
参考实物图
外形结构图（mm）

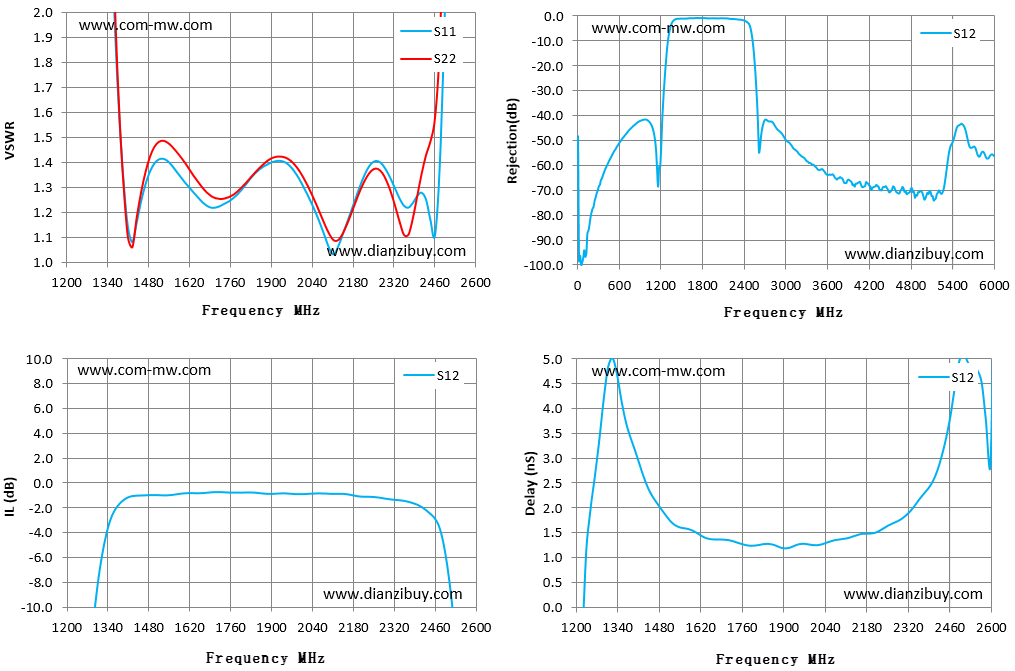

典型测试曲线图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1200 | 20.54 | 26.78 | -60.49 | -60.49 | -6.49 |
| 1300 | 6.21 | 10.82 | -11.47 | -11.47 | 4.15 |
| 1400 | 1.32 | 1.31 | -1.33 | -1.33 | 3.17 |
| 1500 | 1.36 | 1.42 | -0.94 | -0.94 | 1.97 |
| 1600 | 1.34 | 1.42 | -0.83 | -0.83 | 1.54 |
| 1700 | 1.22 | 1.26 | -0.72 | -0.72 | 1.36 |
| 1800 | 1.27 | 1.28 | -0.75 | -0.75 | 1.23 |
| 1900 | 1.39 | 1.41 | -0.85 | -0.85 | 1.19 |
| 2000 | 1.34 | 1.37 | -0.87 | -0.87 | 1.25 |
| 2100 | 1.1 | 1.15 | -0.82 | -0.82 | 1.36 |
| 2200 | 1.26 | 1.24 | -1.02 | -1.02 | 1.48 |
| 2300 | 1.37 | 1.33 | -1.25 | -1.25 | 1.77 |
| 2400 | 1.24 | 1.18 | -1.6 | -1.6 | 2.38 |
| 2500 | 1.82 | 2.42 | -5.02 | -5.02 | 4.95 |
| 2600 | 4.01 | 14.32 | -42.76 | -42.76 | 2.87 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
