滤波器
通带频率 7160~7420MHz,DC-6.2GHz≥80dBc,6.8GHz≥52dBc,微带圆针
- ZBF13-C7290-260-3233
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 7160 | ~ | 7420 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | 1.0 | dB | |||
| 带外抑制 | DC-6.2 | GHz≥ | 80 | dBc | ||
| 带外抑制 | 6.8 | GHz≥ | 52 | dBc | ||
| 带外抑制 | 7.8-15 | GHz≥ | 65 | dBc | ||
| 通带驻波 | / | / | 1.50 |
其它参数
| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 6800.00 | 356.79 | 327.26 | -60.15 | 0.77 |
| 6871.00 | 1365.26 | 253.97 | -53.76 | 0.34 |
| 6943.00 | 149.81 | 149.23 | -46.46 | -0.68 |
| 7014.00 | 149.29 | 94.30 | -33.61 | 1.78 |
| 7086.00 | 24.16 | 27.75 | -18.05 | 1.77 |
| 7157.00 | 1.17 | 1.34 | -1.51 | 6.83 |
| 7229.00 | 1.37 | 1.35 | -1.19 | 4.32 |
| 7300.00 | 1.28 | 1.22 | -0.92 | 4.32 |
| 7371.00 | 1.10 | 1.09 | -1.02 | 4.77 |
| 7443.00 | 1.32 | 1.25 | -1.44 | 6.70 |
| 7514.00 | 18.22 | 16.37 | -19.14 | 3.77 |
| 7586.00 | 61.64 | 45.43 | -45.39 | 1.08 |
| 7657.00 | 114.92 | 79.05 | -61.64 | 0.96 |
| 7729.00 | 164.20 | 90.55 | -77.92 | -0.30 |
| 7800.00 | 171.81 | 130.82 | -90.47 | 3.09 |

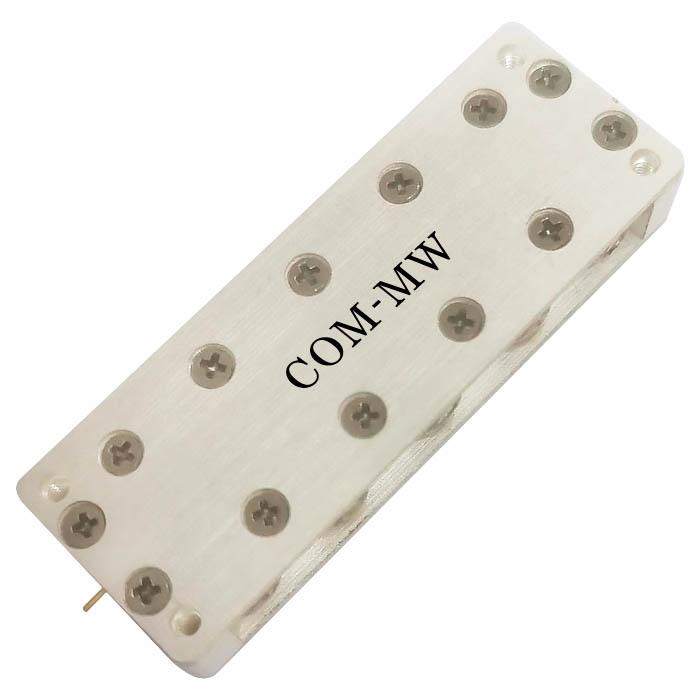

参考实物图
外形结构图（mm）

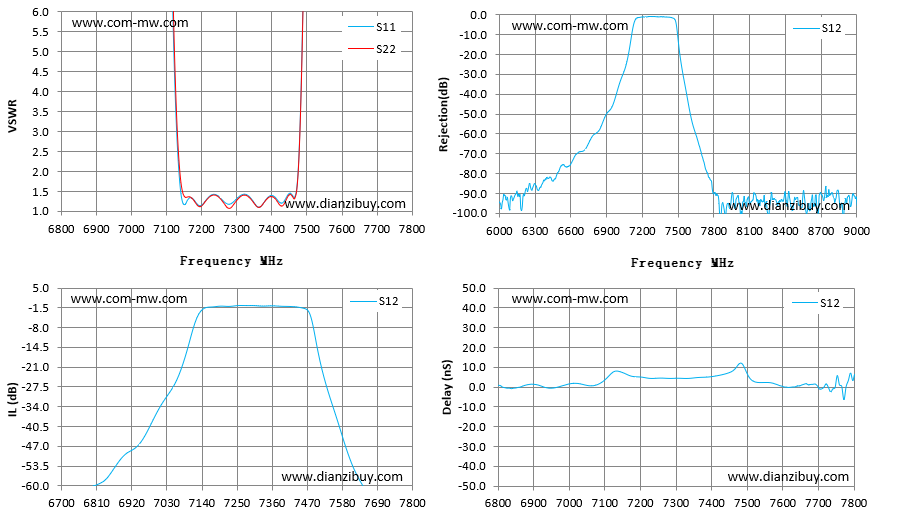

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
