衰减器

工作频率DC~4GHz, 衰减度20dB, 5W, 50Ω, N -JK

  • DA9-205-0-4000-774
  • 成都
  • 一年保修
  • (+86)156 0809 5669
  • sales@com-mw.com
  • 成都市成华区建材路37号九熙广场3期1栋23层
  • 要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。

产品详情

主要参数

参数 最小 典型 最大 单位
工作频率 DC ~ 4 GHz
衰减度 19.5 20 20.5 dB
驻波比 1.2

其它参数

功率容量5W设计保证
阻抗50Ω
接口形式N -JK
接口材质不锈钢
工作温度-45~+85℃设计保证

注意事项

1、安装衰减器时要考虑足够的散热空间,避免安装在发热量大的设备旁边,否则功率容量会降低;

2、小功率衰减器没有输入输出方向,也不会标识方向,当大功率衰减器有输入输出端口标识时,一定要按指定的方向连接设备,否则衰减器可能会烧毁。

功率降额曲线

参考实物图

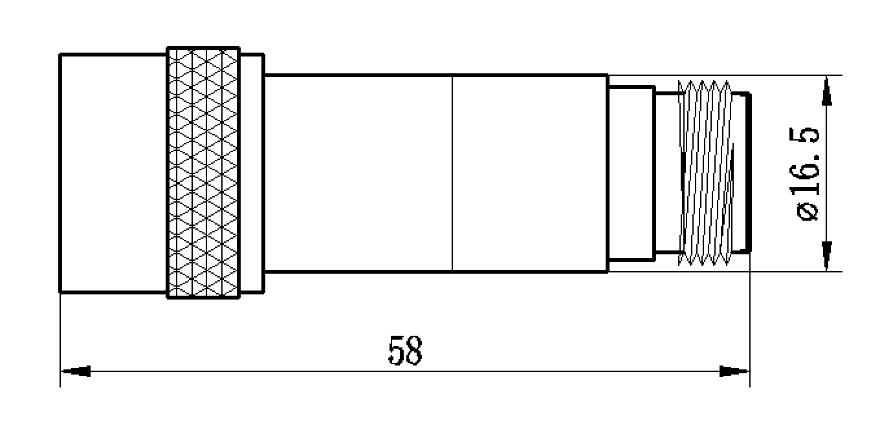

外形结构图(mm)
