1500~3800MHz, 200W, 90°电桥, 表面贴装
- B0397
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1500 | ~ | 3800 | MHz |
| 插入损耗 | 0.3 | dB | ||
| 隔离度 | 16 | dB | ||
| 驻波比 | 1.4 | |||
| 幅度平衡 | ±0.8 | dB | ||
| 相位平衡 | ±4 | ° |
其它参数
| 功率容量 | 200W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
建议PCB布局图
典型测试数据
| Frequency MHz | S11 驻波 | S13 损耗 dB | S14 损耗 dB | S13 相位 ° | S12 隔离 dB |
|---|---|---|---|---|---|
| 500 | 1.24 | -0.65 | -9.82 | 88.39 | -21.89 |
| 821 | 1.31 | -1.37 | -6.69 | 88.37 | -19.8 |
| 1143 | 1.34 | -2.11 | -4.98 | 89.16 | -18.94 |
| 1464 | 1.31 | -2.73 | -4.08 | 90.26 | -19.18 |
| 1786 | 1.22 | -3.27 | -3.38 | 91.17 | -19.82 |
| 2107 | 1.17 | -3.72 | -3.03 | 91.49 | -20.84 |
| 2429 | 1.21 | -4.05 | -2.84 | 90.84 | -22.39 |
| 2750 | 1.19 | -4.19 | -2.73 | 90.8 | -24.02 |
| 3071 | 1.17 | -4.01 | -2.89 | 91.02 | -26.23 |
| 3393 | 1.15 | -3.77 | -3.17 | 91.77 | -24.24 |
| 3714 | 1.16 | -3.28 | -3.65 | 92.58 | -22.08 |
| 4036 | 1.22 | -2.9 | -4.5 | 93.69 | -19.27 |
| 4357 | 1.24 | -2.35 | -5.69 | 94.51 | -17.27 |
| 4679 | 1.18 | -1.72 | -7.66 | 94.16 | -15.88 |
| 5000 | 1.19 | -1.14 | -11.67 | 93.13 | -15.88 |

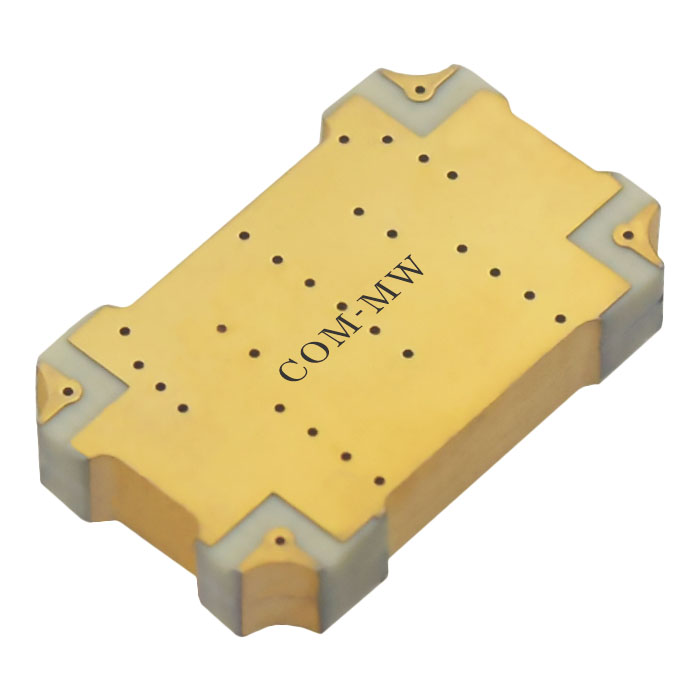

参考实物图

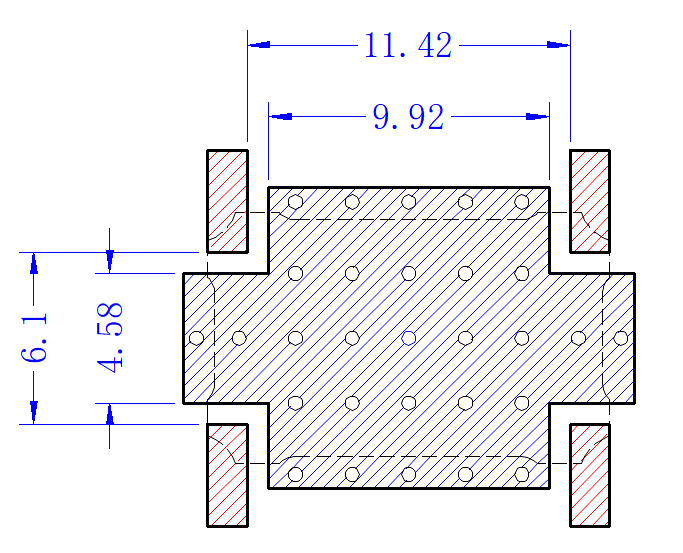

外形结构图（mm）

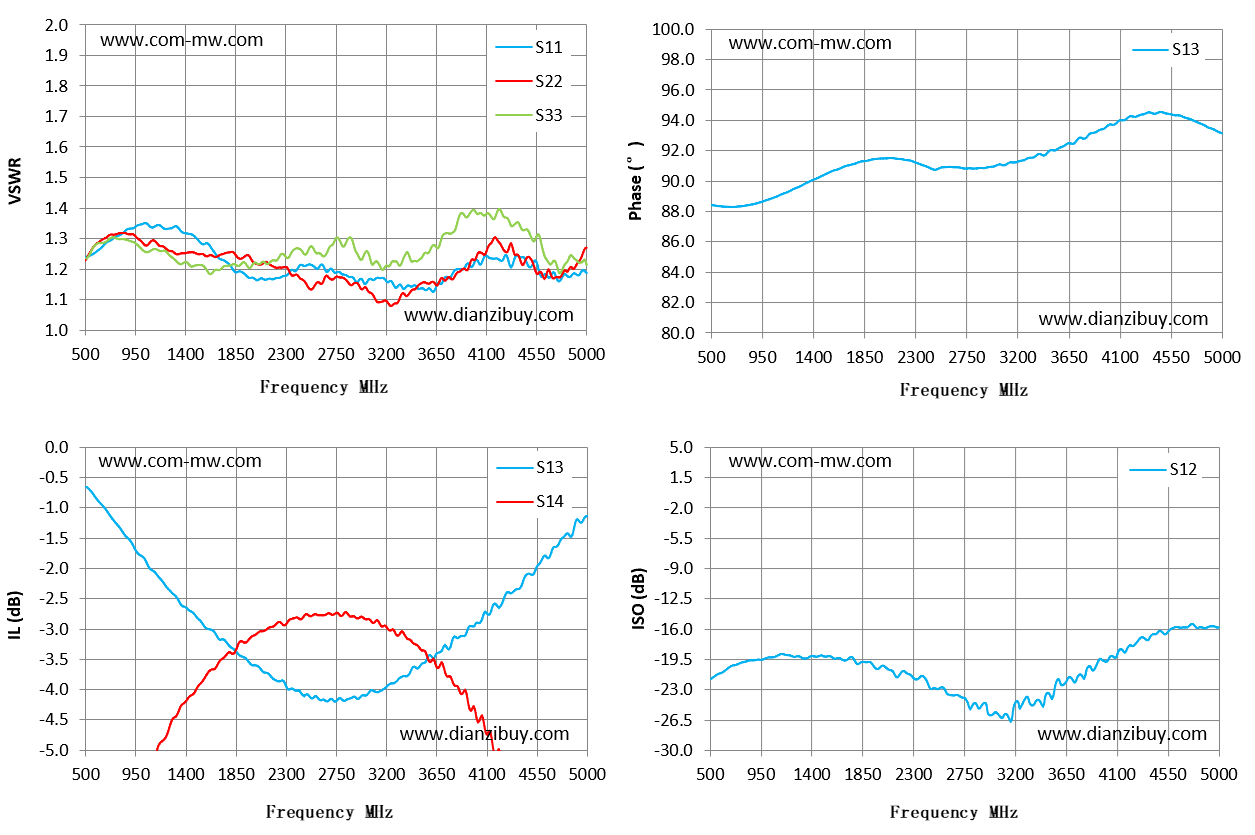

典型测试曲线图
注意事项
| 1 | 可以短时间浸泡清洗，请及时烘干。 |
| 2 | 产品支持260℃回流焊。 |
