产品
双工器
通带频率C1 1710~1880MHz,通带频率C2 1920~2170MHz,N
- ZCB6-2C1710-2170-5640
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率C1 | / | / | 1710 | ~ | 1880 | MHz |
| 通带频率C2 | / | / | 1920 | ~ | 2170 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 通带C1抑制度 | 1920-2170 | MHz≥ | 50 | dB | ||
| 通带C2抑制度 | 1710-1880 | MHz≥ | 50 | dB |
其它参数
| 接口形式 | N -F |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -20~+60℃设计保证 |
端口定义
| 1 | 公共端 | ANT |
| 2 | 通带一 | C1 |
| 3 | 通带二 | C2 |
| 4 | 接地端 | ANT |
典型测试数据
| 频率 MHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB |
| 1600.00 | 95.13 | 801.53 | -83.41 | -105.88 |
| 1650.00 | 51.84 | 332.89 | -54.20 | -111.20 |
| 1700.00 | 15.97 | 255.54 | -9.39 | -96.09 |
| 1750.00 | 1.16 | 162.69 | -0.48 | -105.76 |
| 1800.00 | 1.25 | 98.95 | -0.50 | -120.88 |
| 1850.00 | 1.40 | 56.46 | -0.69 | -76.09 |
| 1900.00 | 33.02 | 25.15 | -31.54 | -26.78 |
| 1950.00 | 53.42 | 1.36 | -91.48 | -0.69 |
| 2000.00 | 120.70 | 1.20 | -102.69 | -0.57 |
| 2050.00 | 266.83 | 1.22 | -113.65 | -0.60 |
| 2100.00 | 532.63 | 1.23 | -94.15 | -0.61 |
| 2150.00 | 737.81 | 1.26 | -93.76 | -0.75 |
| 2200.00 | 2993.81 | 18.34 | -95.67 | -18.15 |
| 2250.00 | 1147.95 | 47.69 | -89.91 | -70.49 |
| 2300.00 | 5478.62 | 89.14 | -88.42 | -90.76 |

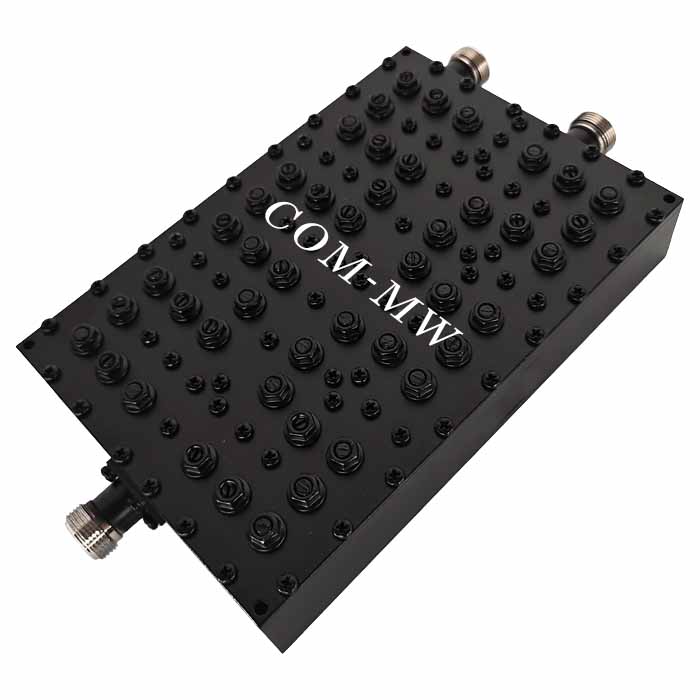

参考实物图

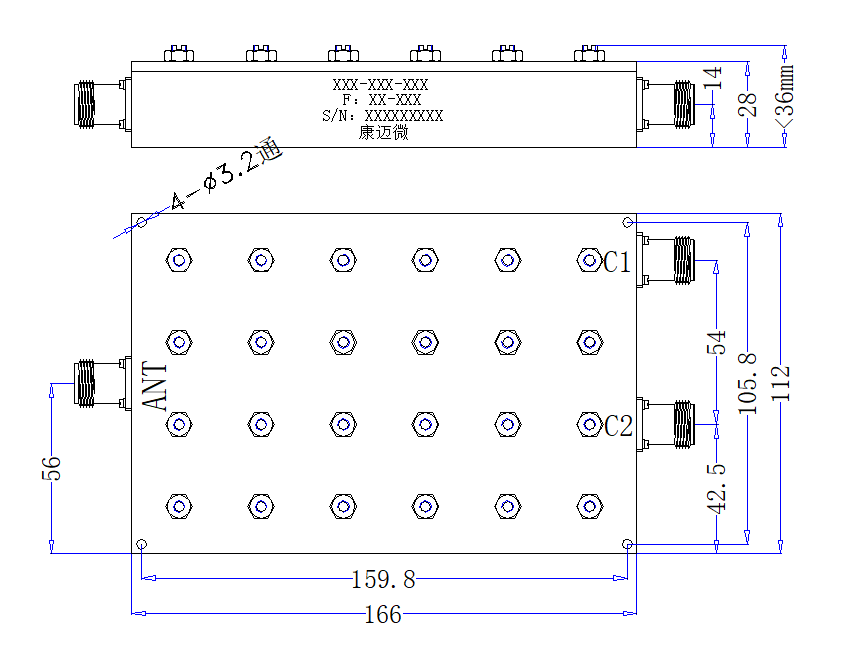

外形结构图（mm）

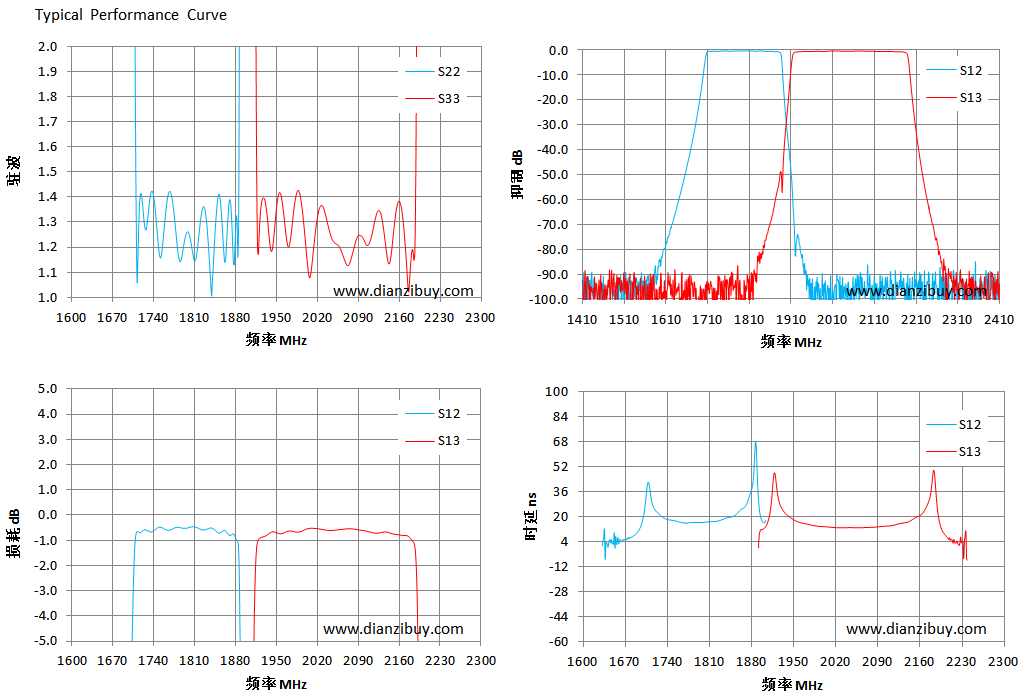

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
