巴伦
380~960MHz,1：2巴伦,表面贴装,替代型号HHM1591D1,LTCC
- T0423
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
LTCC工艺，尺寸小，一致性好，性价比高。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 380 | ~ | 960 | MHz |
| 插入损耗 | 1.8 | dB | ||
| 回波损耗 | 8 | dB | ||
| 幅度平衡 | 0.8 | dB | ||
| 相位平衡 | 13 | ° |
其它参数
| 阻抗比 | 1：2巴伦 |
| 接口形式 | 表面贴装 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
| 替代型号 | HHM1591D1 |
| ROHS | 满足 |
| 其它 | LTCC |
端口定义
| 非平衡端口 | 1 | --- |
| 接地端 | 2,5 | --- |
| 平衡端口 | 3 | --- |
| 平衡端口 | 4 | --- |
| 不使用 | 6 | --- |
典型测试曲线图

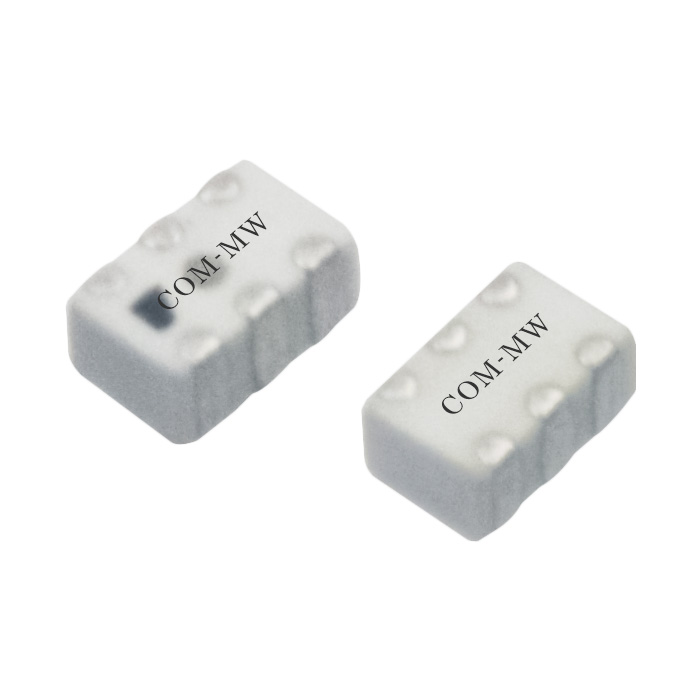

参考实物图

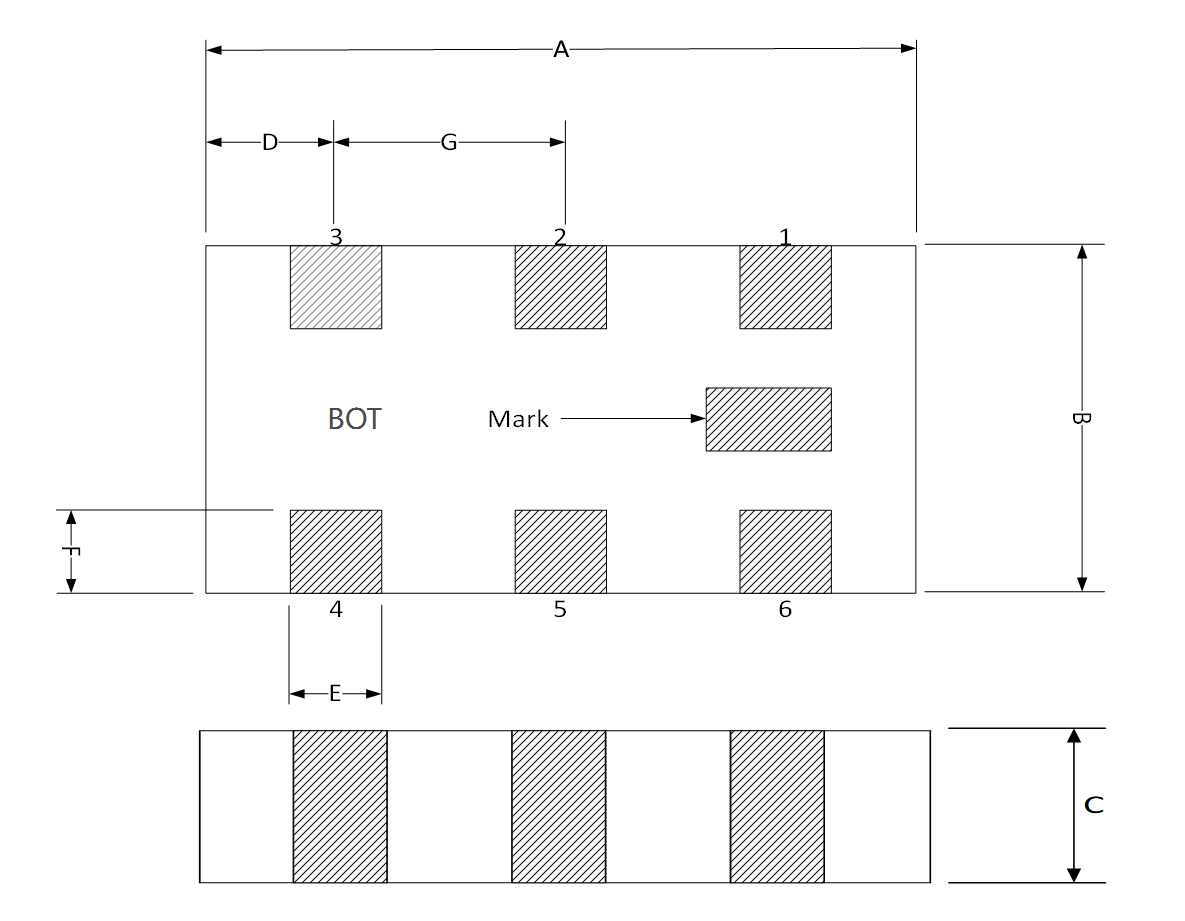

外形结构图（mm）
| 尺寸代码 | 尺寸 | 单位 |
| A | 2 | mm |
| B | 1.25 | mm |
| C | 0.9 | mm |
| D | 0.35 | mm |
| E | 0.3 | mm |
| F | 0.2 | mm |
| G | 0.65 | mm |
注意事项
| 1 | 产品支持260℃回流焊。 |
| 2 | 可以短时间浸泡清洗，请及时烘干。 |
