产品
滤波器
通带频率DC~120MHz, 170-205MHz≥20dB, 205-1000MHz≥40dB, 表面贴装, 替代RLP-120+
- LF016
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
小体积，高性价比
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 120 | MHz | ||
| 通带损耗 | 2.0 | dB | ||||
| 带外抑制 | 170-205 | MHz≥ | 20 | dB | ||
| 带外抑制 | 205-1000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 带宽 | -3dB≥132MHz |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代RLP-120+ |
端口定义
| 输入/输出端 | 2 , 6 |
| 接地端口 | 1 , 3 , 4 , 5 , 7 , 8 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.08 | 1.08 | -0.27 | 3.81 |
| 14 | 1.08 | 1.1 | -0.31 | 3.84 |
| 29 | 1.08 | 1.13 | -0.39 | 3.88 |
| 43 | 1.1 | 1.16 | -0.48 | 4.02 |
| 57 | 1.12 | 1.18 | -0.6 | 4.21 |
| 71 | 1.13 | 1.17 | -0.73 | 4.53 |
| 86 | 1.11 | 1.1 | -0.89 | 5.03 |
| 100 | 1.07 | 1.09 | -1.06 | 5.78 |
| 114 | 1.12 | 1.18 | -1.32 | 6.98 |
| 129 | 1.41 | 1.34 | -1.95 | 9.51 |
| 143 | 2.69 | 2.19 | -4.39 | 12.28 |
| 157 | 5.93 | 5.63 | -11.09 | 11 |
| 171 | 10.46 | 12.27 | -22.66 | 3.91 |
| 186 | 15.33 | 20.61 | -41.64 | -6.23 |
| 200 | 19.96 | 27.44 | -50.24 | -7.24 |

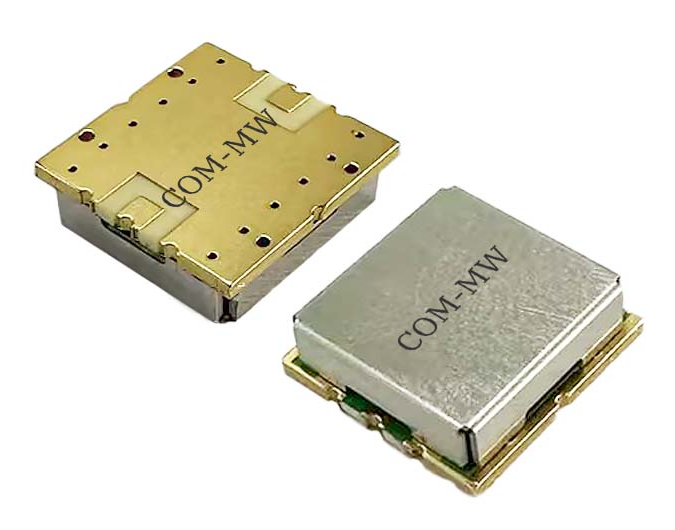

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
