低噪声放大器
18~26.5GHz, 增益40dB, 噪声系数2.4dB, P-1dB功率10dBm, SMA
- DLNA8-18000-26500-011
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 18 | ~ | 26.5 | GHz |
| 增益 | 40 | dB | ||
| 增益平坦度 | ±2.5 | dB | ||
| 噪声系数 | 2.4 | 3 | dB | |
| 驻波比 | 2.5 | |||
| P-1dB功率 | 10 | dBm | ||
| OIP3 | 20 | dBm |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 反向隔离 | 50dB |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 1dB功率 dBm | S21 噪声 dB |
| 16 | 1.06 | 1.49 | 44.16 | 14.2 | 2.13 |
| 17 | 1.15 | 1.7 | 47.45 | 14.5 | 1.95 |
| 18 | 1.22 | 2 | 46.59 | 14.3 | 2 |
| 19 | 1.39 | 1.91 | 45.63 | 13.9 | 1.8 |
| 19 | 1.39 | 1.91 | 45.63 | 13.9 | 1.8 |
| 20 | 1.58 | 1.86 | 44.65 | 13.1 | 2.02 |
| 21 | 1.7 | 1.66 | 43.99 | 13.5 | 1.79 |
| 22 | 1.57 | 1.48 | 43.92 | 14.1 | 2.17 |
| 23 | 1.43 | 1.42 | 44.42 | 14 | 2.07 |
| 24 | 1.36 | 1.5 | 45.07 | 14.1 | 2.18 |
| 25 | 1.28 | 1.53 | 44.93 | 15.3 | 2.18 |
| 25 | 1.28 | 1.53 | 44.93 | 15.3 | 2.18 |
| 26 | 1.45 | 1.53 | 44.57 | 15.7 | 2.23 |
| 27 | 2.4 | 1.45 | 43.08 | 15.4 | 2.3 |
| 28 | 3.84 | 1.38 | 39.81 | 15.2 | 2.68 |
参考实物图
外形结构图（mm）

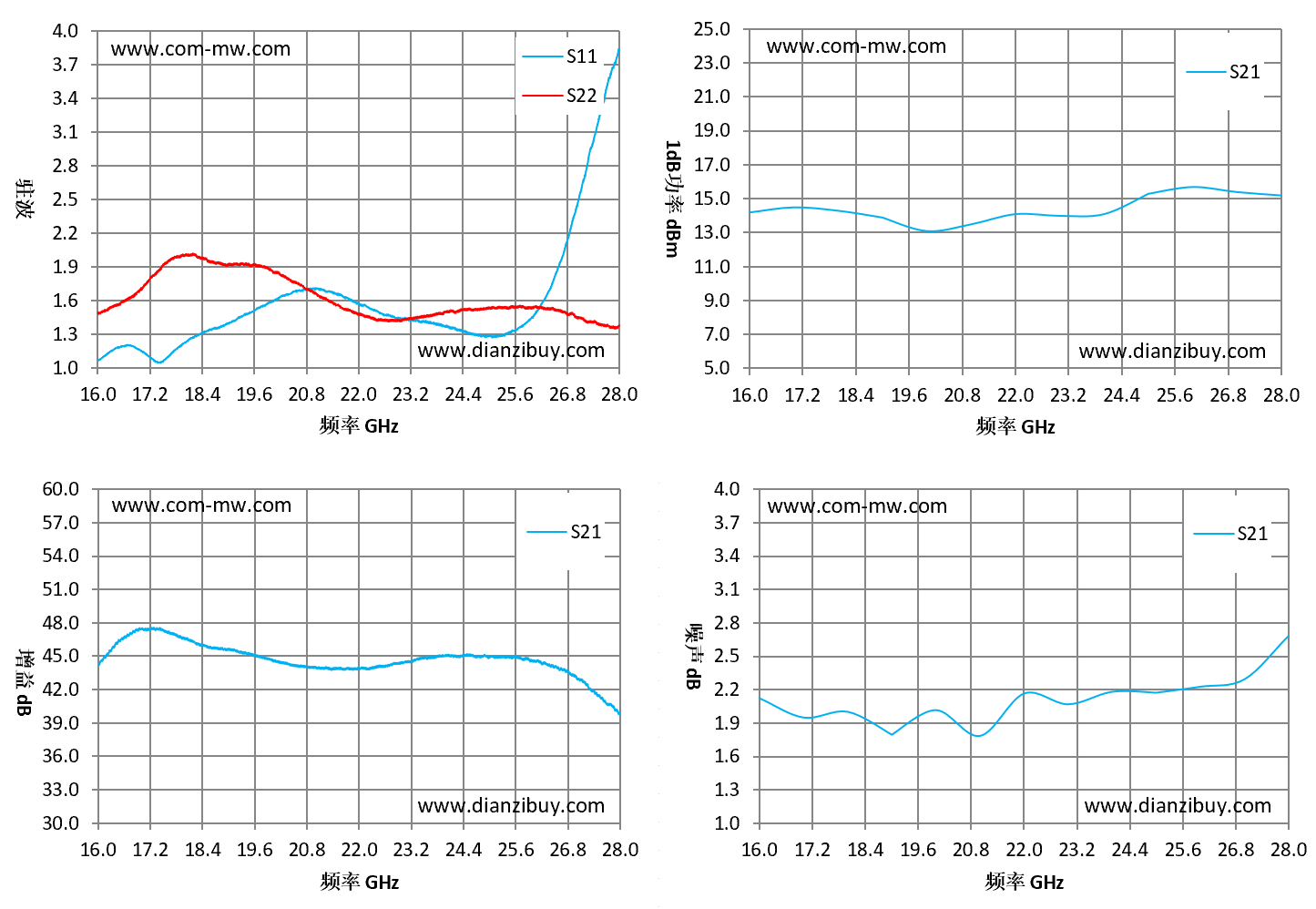

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
