滤波器
通带频率 5500~18000MHz,DC-4500MHz≥40dB,dB,SMA
- ZHPF6-M5500-18000-3931
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 5500 | ~ | 18000 | MHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-4500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 15W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
| 4000 | -79.9 | 103.59 |
| 4142 | -66.19 | 94.01 |
| 4285 | -56.88 | 97.05 |
| 4428 | -60.97 | 112.91 |
| 4571 | -40.82 | 136.38 |
| 4714 | -26.52 | 154.46 |
| 4857 | -15.74 | 69 |
| 5000 | -7.3 | 13.45 |
| 5142 | -2.53 | 3.54 |
| 5285 | -0.87 | 1.93 |
| 5428 | -0.47 | 1.57 |
| 5571 | -0.36 | 1.41 |
| 5714 | -0.28 | 1.28 |
| 5857 | -0.24 | 1.18 |
| 6000 | -0.24 | 1.17 |

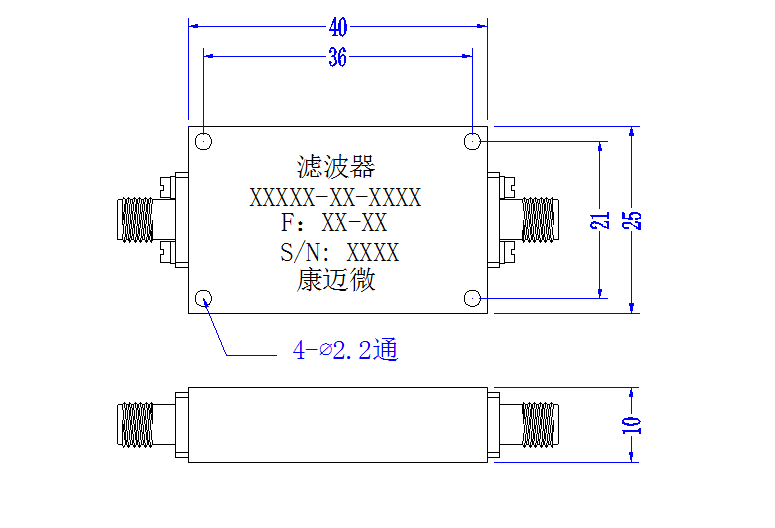

外形结构图（mm）

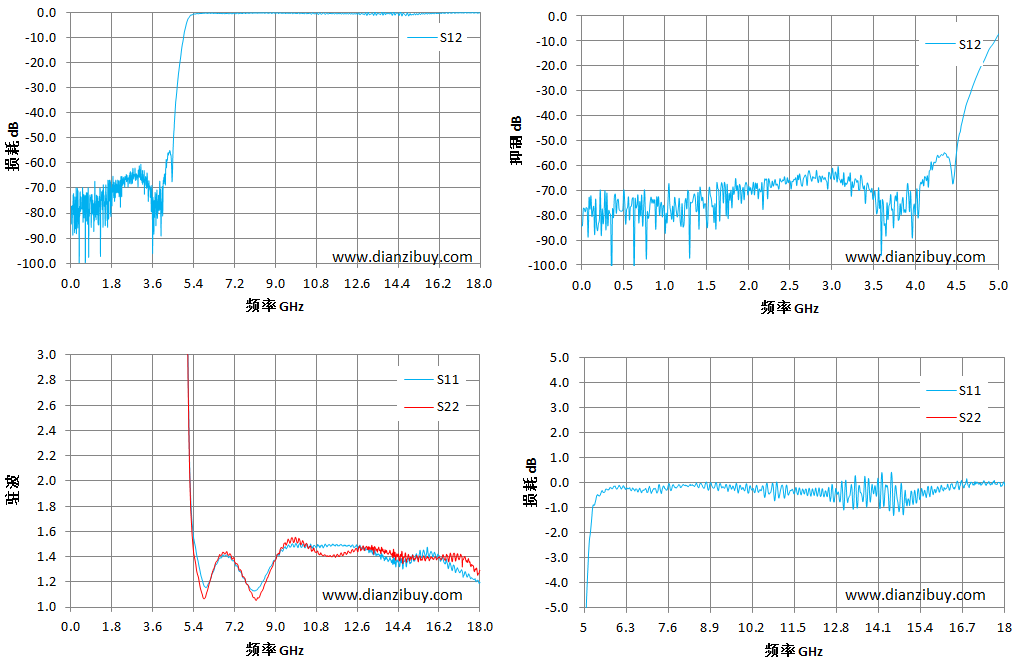

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
