产品
滤波器
通带频率1900~2300MHz, DC-1520MHz≥40dB, 2700-3700MHz≥40dB, 表面贴装
- ZBF5-L2100-400-2347
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1900 | ~ | 2300 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-1520 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2700-3700 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| 频率 MHz | S22 驻波 | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1520 | 20.44 | 20.31 | -53.66 | -0.47 |
| 1604 | 15.68 | 21.04 | -33.6 | 1.12 |
| 1689 | 9.55 | 16.7 | -19.07 | 1.81 |
| 1773 | 2.73 | 4.23 | -5.67 | 3.84 |
| 1857 | 1.27 | 1.4 | -2.11 | 2.9 |
| 1941 | 1.11 | 1.02 | -1.74 | 2.35 |
| 2026 | 1.04 | 1.06 | -1.69 | 2.2 |
| 2110 | 1.34 | 1.23 | -1.85 | 2.14 |
| 2194 | 1.66 | 1.58 | -2.19 | 2.25 |
| 2279 | 1.46 | 1.52 | -2.42 | 2.72 |
| 2363 | 1.59 | 1.47 | -3.34 | 3.75 |
| 2447 | 3.47 | 6.42 | -10.98 | 3.8 |
| 2531 | 8.25 | 13.2 | -25.58 | 1.96 |
| 2616 | 14.46 | 15.77 | -40.16 | 1.19 |
| 2700 | 19.16 | 17.2 | -53.73 | 0.99 |

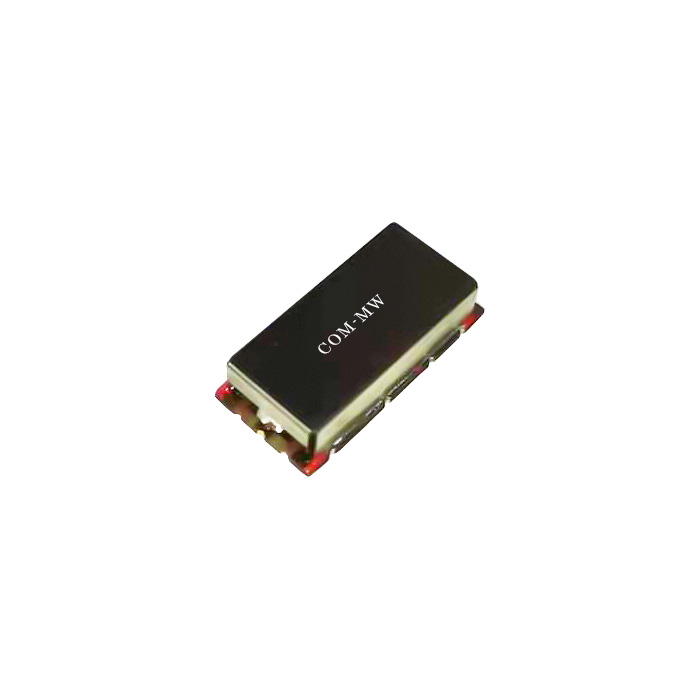

参考实物图

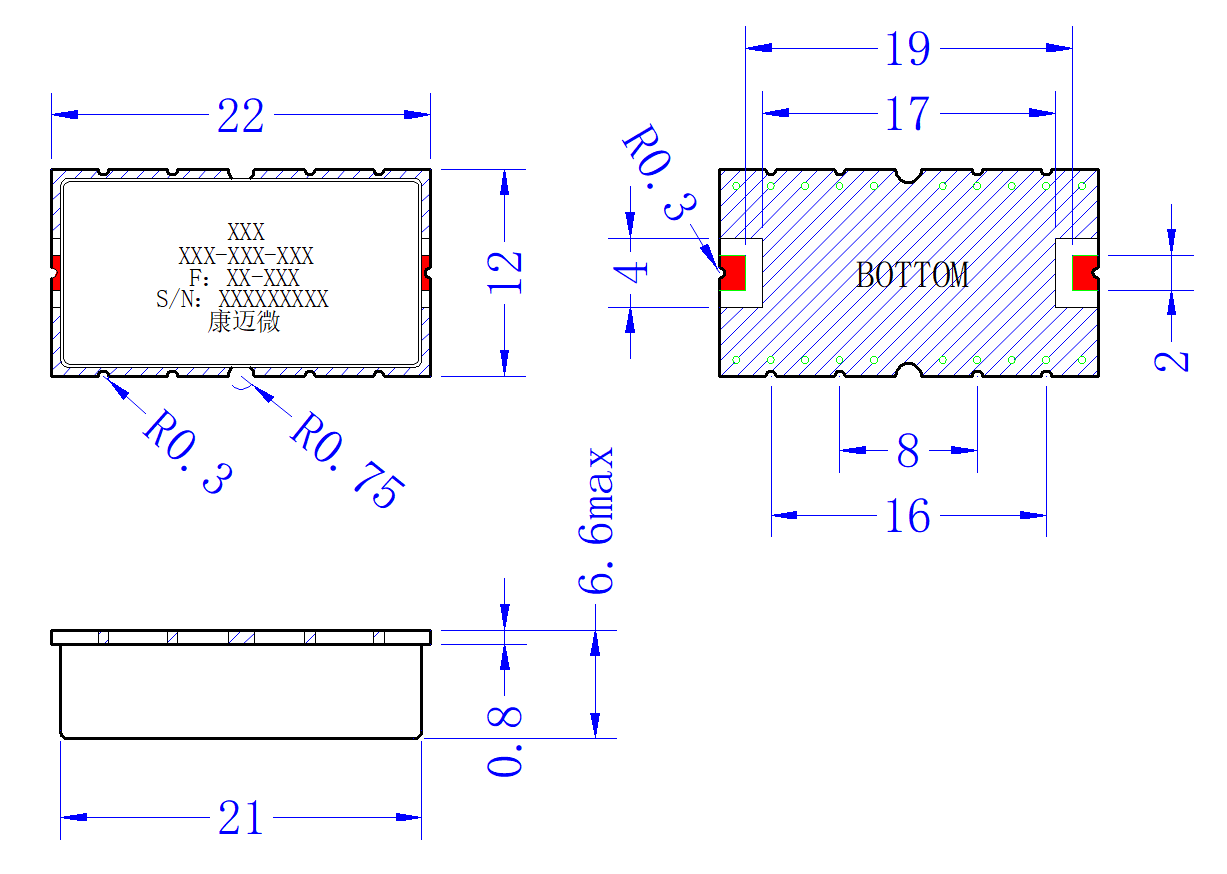

外形结构图（mm）

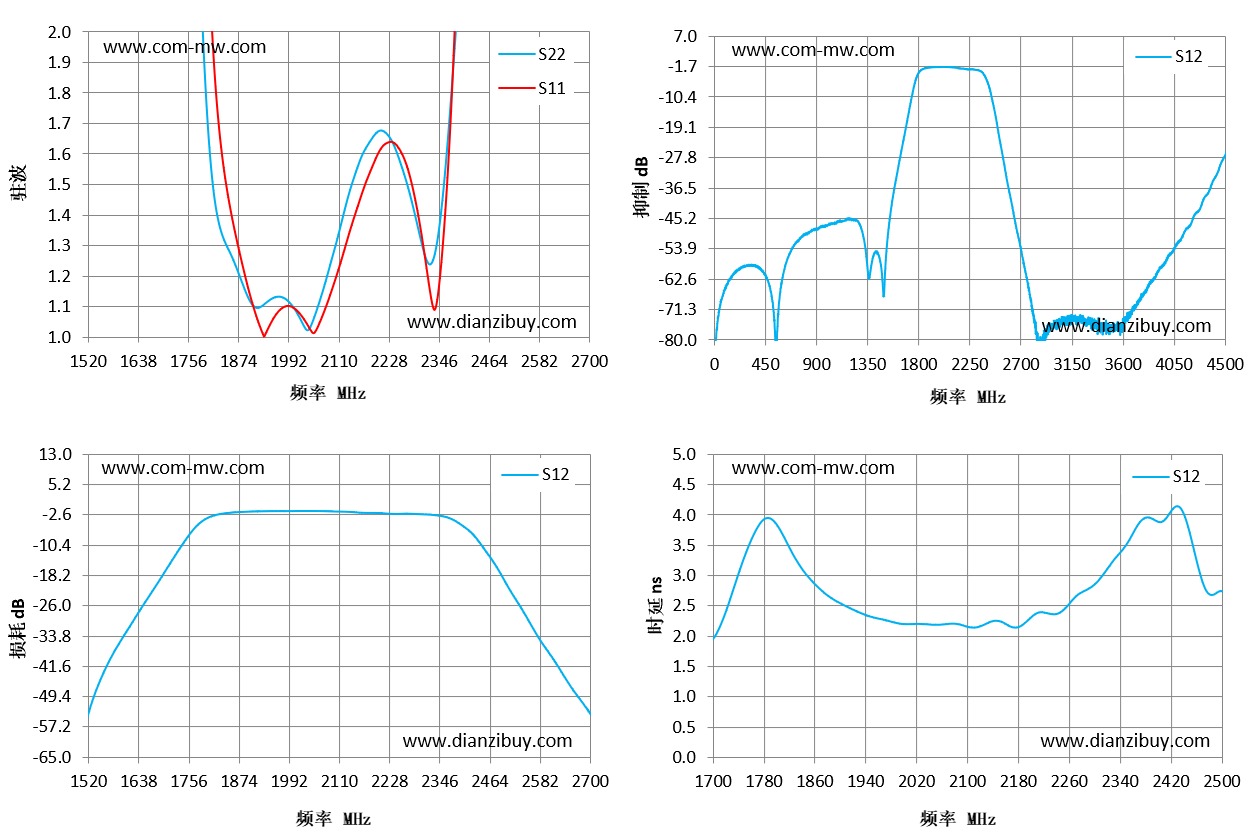

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
