产品
功分器
2~18GHz,200W,8路,0°,N,SMA
- ZPD25-8C2-18G-824
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 18 | GHz |
| 插入损耗 | 0.8 | dB | ||
| 隔离度 | 无 | dB | ||
| 公共端驻波比 | 1.4 | |||
| 分配端驻波比 | 无 | |||
| 相位平衡 | ±6 | ±8 | ° |
其它参数
| 功率容量 | 200W设计保证 |
| 路数 | 8路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 公共端接口形式 | N-F |
| 分配端接口形式 | SMA-F |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 公共端口 | 0（N-F） |
| 分配端口 | 1~8（SMA-F） |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S14 相位 ° |
| 0.01 | 488.01 | -62.78 | -54.43 | -49.25 | 40.83 |
| 1.43 | 2.96 | -10.37 | -10.46 | -0.48 | -0.70 |
| 2.86 | 1.05 | -8.77 | -8.91 | -0.55 | -0.86 |
| 4.29 | 1.04 | -9.03 | -9.27 | -0.40 | -0.66 |
| 5.71 | 1.12 | -8.95 | -9.26 | 0.32 | -0.15 |
| 7.14 | 1.27 | -8.76 | -8.99 | 1.69 | 2.62 |
| 8.57 | 1.25 | -8.64 | -8.98 | 0.11 | 0.91 |
| 10.00 | 1.18 | -9.23 | -9.35 | -0.03 | -0.05 |
| 11.43 | 1.24 | -9.11 | -9.13 | 2.11 | 2.22 |
| 12.86 | 1.12 | -9.09 | -9.02 | 2.09 | 3.76 |
| 14.29 | 1.06 | -8.59 | -8.80 | 1.82 | 2.71 |
| 15.71 | 1.09 | -8.83 | -9.16 | 1.53 | 1.20 |
| 17.14 | 1.15 | -9.14 | -9.52 | 1.89 | 0.96 |
| 18.57 | 1.20 | -9.29 | -9.58 | 0.47 | 0.20 |
| 20.00 | 4.86 | -11.14 | -12.07 | 9.70 | 14.08 |

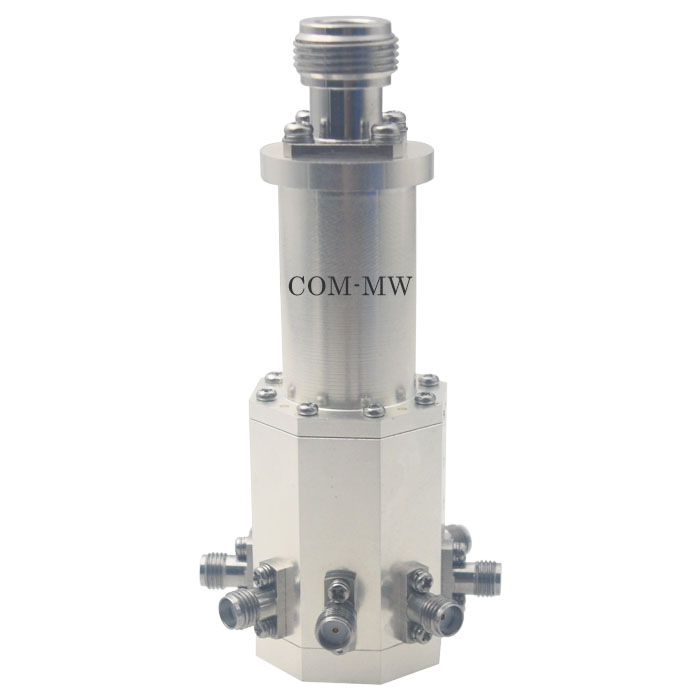

参考实物图

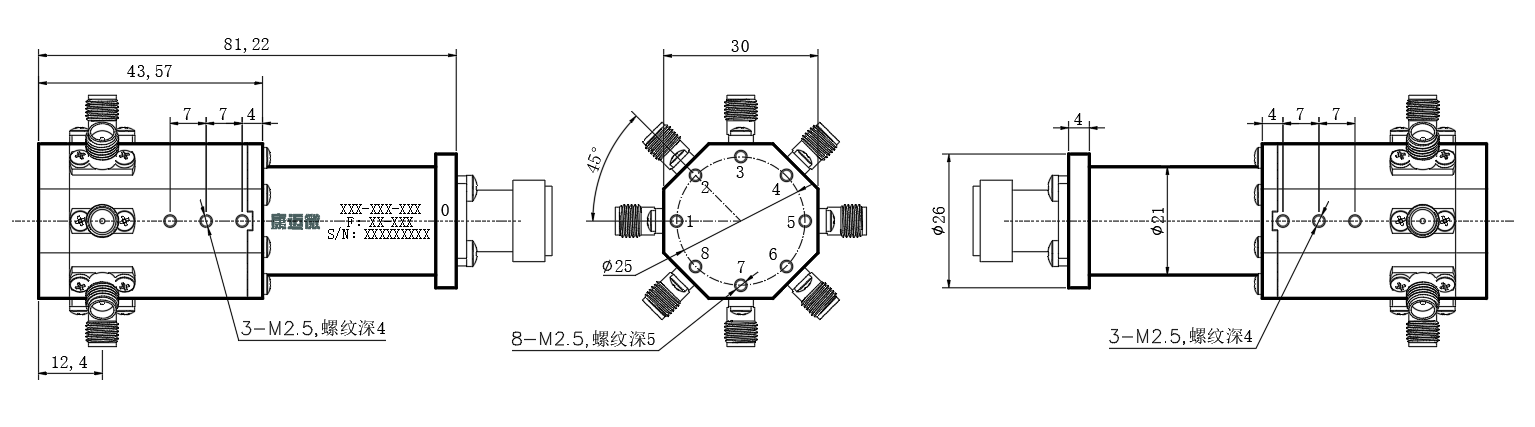

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
