滤波器
通带频率12025~2120MHz, 通带频率22200~2335MHz, 通带频率32420~2480MHz, f0±300MHz≥55dBc, f0±300MHz≥55dBc, f0±300MHz≥55dBc, dB, 微带圆针
- ZBF3-3L2252.5-455-2905
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率1 | / | / | 2025 | ~ | 2120 | MHz |
| 通带频率2 | / | / | 2200 | ~ | 2335 | MHz |
| 通带频率3 | / | / | 2420 | ~ | 2480 | MHz |
| 通带损耗 | / | / | 5.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 通带1带外抑制 | f0±300 | MHz≥ | 55 | dBc | ||
| 通带2带外抑制 | f0±300 | MHz≥ | 55 | dBc | ||
| 通带3带外抑制 | f0±300 | MHz≥ | 55 | dBc | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤2ns（通带1） |
| 时延波动 | ≤2ns（通带2） |
| 时延波动 | ≤2ns（通带3） |
| 相位一致性 | ≤8° |
| 工作温度 | -40~+70℃设计保证 |

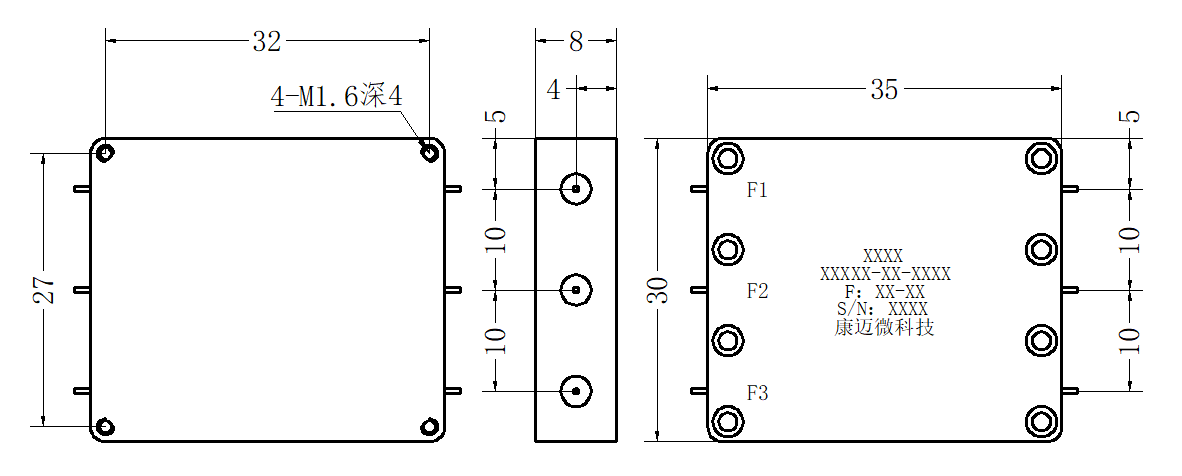

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
