18~40GHz,单刀双掷 ,电子吸收式开关,80ns,2.92
- DSW8-2R18-40G-2328
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，吸收式。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 18 | ~ | 40 | GHz |
| 插入损耗 | 4.5 | 6 | dB | |
| 带内波动 | 3 | 4 | dB | |
| 隔离度 | 60 | dB | ||
| 驻波比 | 2.2 | 2.5 |
其它参数
| 开关路数 | 单刀双掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 80ns |
| 接口形式 | 2.92-K可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 功率容量 | 0.2W设计保证 |
| 工作电压 | ±5V |
| 工作电流 | 50mA单路开通 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
真值表（1：3.3~5V；0:0~0.8V）
| 通道选择 | J1 | J2 |
| C1 | 1 | 0 |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1，J2 |
典型测试数据
| 频率(GHz) | 公共端驻波比 | J1端口驻波比 | J2端口驻波比 | 损耗（dB） | 隔离（dB） | 相位差异 ° |
| 16 | 2.61 | 2.26 | 2.54 | -4.05 | -82.3 | 0.28 |
| 17.86 | 1.3 | 1.48 | 1.75 | -2.79 | -81.84 | -0.68 |
| 19.71 | 1.88 | 1.87 | 1.83 | -3.19 | -80.2 | -0.96 |
| 21.57 | 1.71 | 1.7 | 1.66 | -3.25 | -80.34 | -2.51 |
| 23.43 | 1.71 | 1.72 | 1.63 | -3.05 | -75.83 | -2.97 |
| 25.29 | 1.08 | 1.05 | 1.53 | -2.72 | -74.09 | -3.86 |
| 27.14 | 1.95 | 1.41 | 1.63 | -3.48 | -67.13 | -3.29 |
| 29 | 2 | 2.07 | 1.91 | -3.83 | -61.59 | -2.93 |
| 30.86 | 1.41 | 1.79 | 2.1 | -3.79 | -62.77 | -4.39 |
| 32.71 | 1.68 | 1.66 | 2.13 | -4.09 | -72.59 | -5.16 |
| 34.57 | 1.06 | 1.75 | 2.01 | -4.12 | -70.21 | -4.73 |
| 36.43 | 1.73 | 1.27 | 1.13 | -4.63 | -61.04 | -7.53 |
| 38.29 | 2.19 | 1.68 | 1.68 | -5.72 | -62.03 | -5.78 |
| 40.14 | 2 | 1.85 | 1.96 | -4.87 | -68.33 | -7.95 |
| 42 | 1.84 | 1.21 | 2.59 | -5.23 | -71.54 | -11.72 |

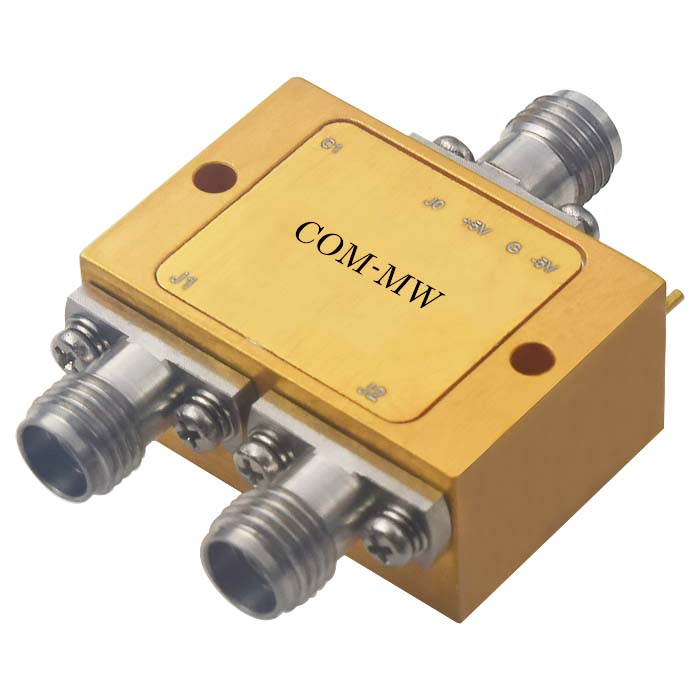

参考实物图
外形结构图（mm）

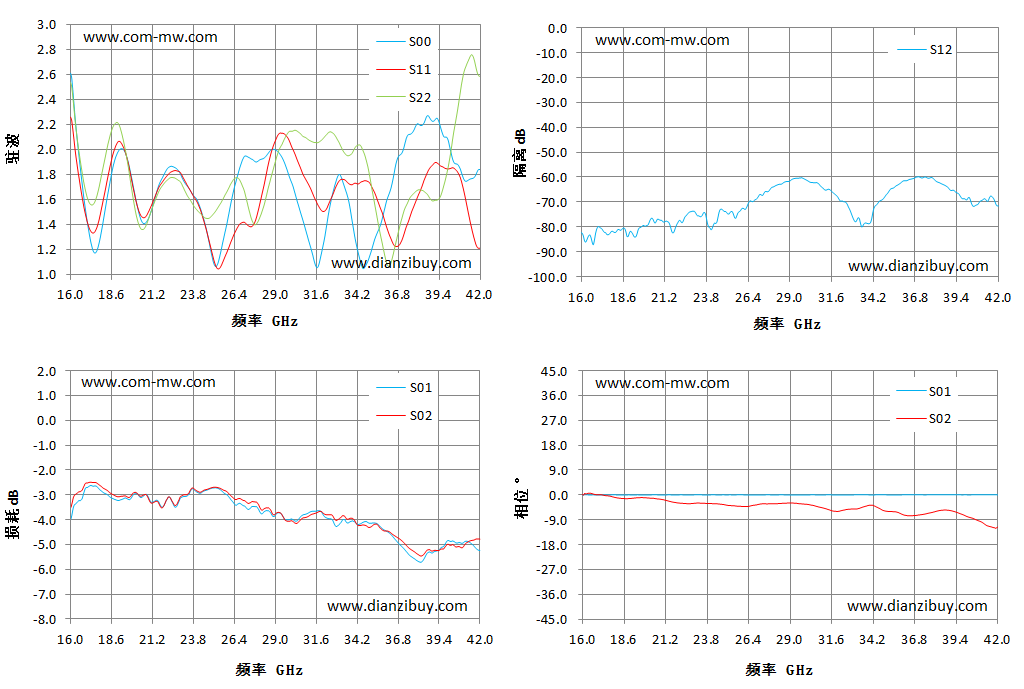

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
