1~2GHz, 2500W, 16路, 0°, 1-5/8
- ZS25-C1-2G-767
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 2 | GHz |
| 插入损耗 | 0.8 | dB | ||
| 隔离度 | 9 | dB | ||
| 公共端驻波比 | 1.35 | |||
| 分配端驻波比 | 无 | |||
| 耦合端驻波比 | 1.5 | |||
| 耦合度 | 48.5 | 50 | 51.5 | |
| 方向性 | 15 | |||
| 幅度平衡 | 0.4 | dB | ||
| 相位平衡 | 5 | ° |
其它参数
| 功率容量 | 2500W设计保证 |
| 路数 | 16路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 公共端接口 | 1-5/8-F |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0（1-5/8-F） |
| 分配端口 | 1~16（N-F） |
| 正向耦合端口 | C1（SMA-F） |
| 反向耦合端口 | C2（SMA-F） |

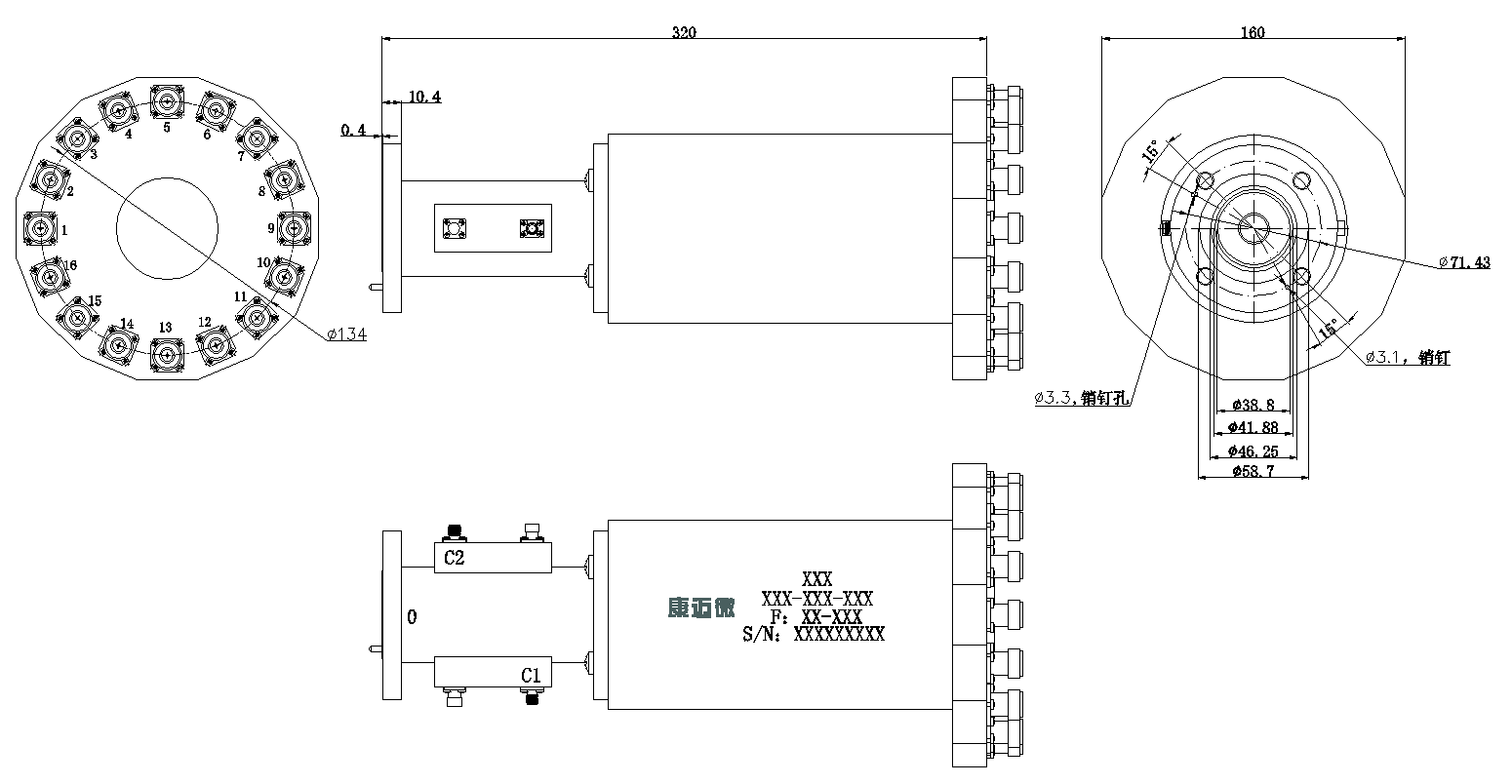

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
