低噪声放大器
110~1350MHz, 增益30dB, 噪声系数1.5dB, P-1dB功率15dBm, SMA
- DLNA7-110-1350-893
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，低噪声。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 110 | ~ | 1350 | MHz |
| 增益 | 30 | dB | ||
| 增益平坦度 | 2 | dB | ||
| 噪声系数 | 1.5 | 2 | dB | |
| 驻波比 | 2 | |||
| P-1dB功率 | 10 | 15 | dBm |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 其它 | 输出口馈电 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S21 增益 dB |
| 50 | 2.11 | 1.84 | 34.66 |
| 189 | 1.62 | 1.23 | 35.11 |
| 329 | 1.58 | 1.16 | 35.07 |
| 468 | 1.52 | 1.14 | 35.2 |
| 607 | 1.45 | 1.15 | 35.37 |
| 746 | 1.37 | 1.16 | 35.48 |
| 886 | 1.28 | 1.16 | 35.46 |
| 1025 | 1.26 | 1.14 | 35.22 |
| 1164 | 1.3 | 1.11 | 34.76 |
| 1304 | 1.37 | 1.09 | 34.2 |
| 1443 | 1.45 | 1.12 | 33.85 |
| 1582 | 1.49 | 1.23 | 33.42 |
| 1721 | 1.52 | 1.36 | 32.92 |
| 1861 | 1.52 | 1.51 | 32.39 |
| 2000 | 1.5 | 1.63 | 32.06 |
参考实物图

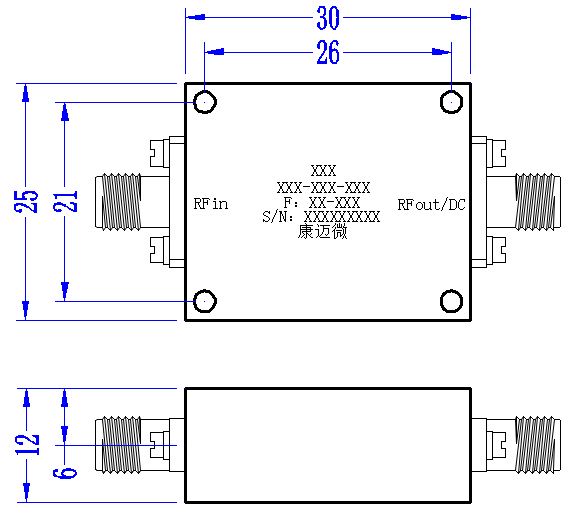

外形结构图（mm）

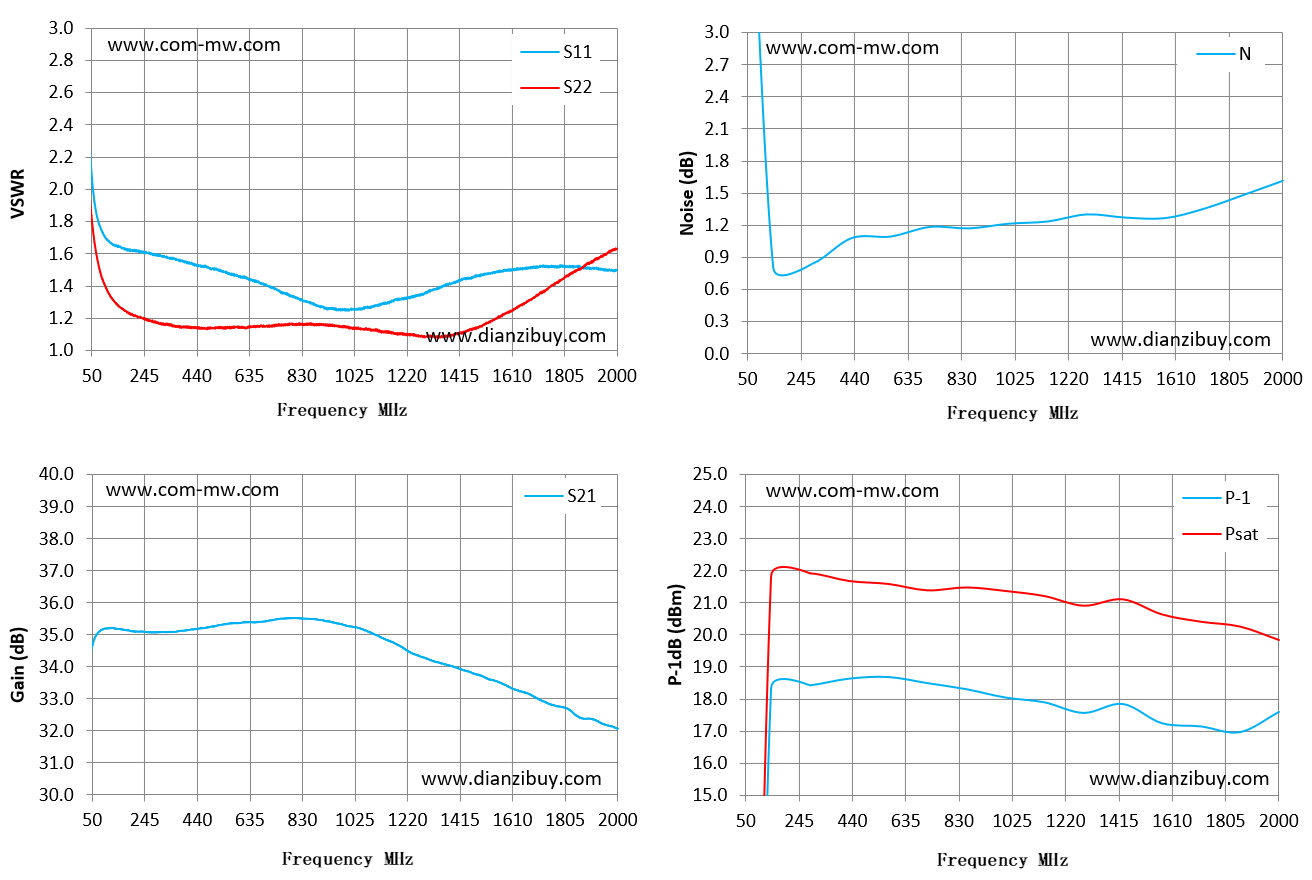

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
