低噪声放大器
8000~12000MHz, 增益35dB, 噪声系数1.5dB, P-1dB功率10dBm, SMA
- DLNA8-8-12G-3875
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 8000 | ~ | 12000 | MHz |
| 增益 | 35 | dB | ||
| 增益平坦度 | 1.2 | dB | ||
| 噪声系数 | 1.5 | dB | ||
| 驻波比 | 2 | |||
| P-1dB功率 | 10 | dBm |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 工作电压 | +15V |
| 工作电流 | 150mA |
| 工作温度 | -40~+60℃设计保证 |
典型测试数据
| Frequency | S11 | S22 | Gain | P-1 | PSAT | Nosie |
| GHz | VSWR | VSWR | dB | dBm | dBm | dB |
| 6 | 1.3 | 1.38 | 39.16 | 19.6 | 20.3 | 1.54 |
| 6.57 | 1.03 | 1.14 | 38.55 | 19.7 | 20.5 | 1.44 |
| 7.14 | 1.35 | 1.08 | 37.69 | 19.9 | 20.8 | 1.59 |
| 7.71 | 1.67 | 1.19 | 36.83 | 19.7 | 20.7 | 1.4 |
| 8.29 | 1.83 | 1.2 | 36.19 | 19.7 | 20.8 | 1.4 |
| 8.86 | 1.88 | 1.19 | 35.82 | 19.5 | 20.8 | 1.49 |
| 9.43 | 1.85 | 1.14 | 35.64 | 19.7 | 20.8 | 1.3 |
| 10 | 1.81 | 1.12 | 35.6 | 19.7 | 20.7 | 1.31 |
| 10.57 | 1.63 | 1.12 | 35.66 | 19.3 | 20.4 | 1.41 |
| 11.14 | 1.42 | 1.13 | 35.72 | 19.1 | 20.3 | 1.31 |
| 11.71 | 1.2 | 1.18 | 35.72 | 19.3 | 20.5 | 1.46 |
| 12.29 | 1.27 | 1.21 | 35.43 | 19.2 | 20.1 | 1.44 |
| 12.86 | 1.71 | 1.26 | 34.75 | 19.5 | 20.1 | 1.7 |
| 13.43 | 2.38 | 1.28 | 31.11 | 19 | 19.5 | 1.6 |
| 14 | 3.21 | 1.29 | 30.12 | 17.2 | 17.9 | 2.25 |

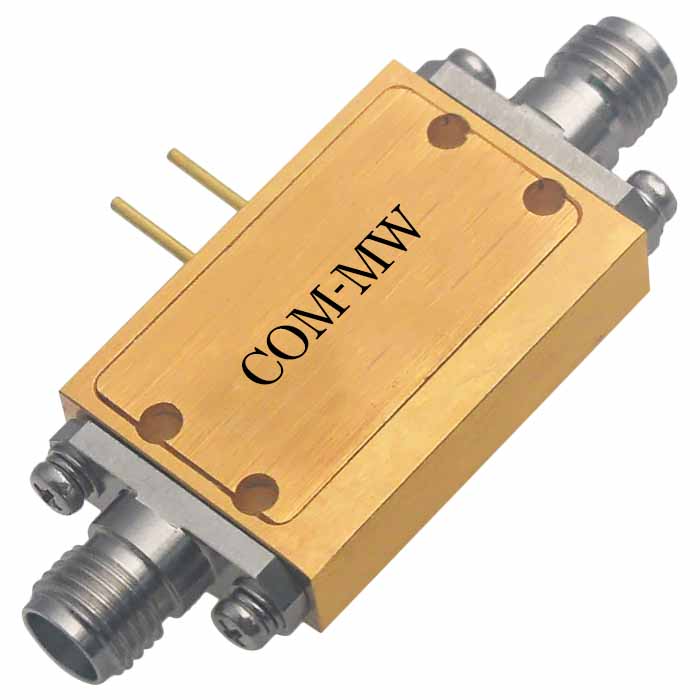

参考实物图

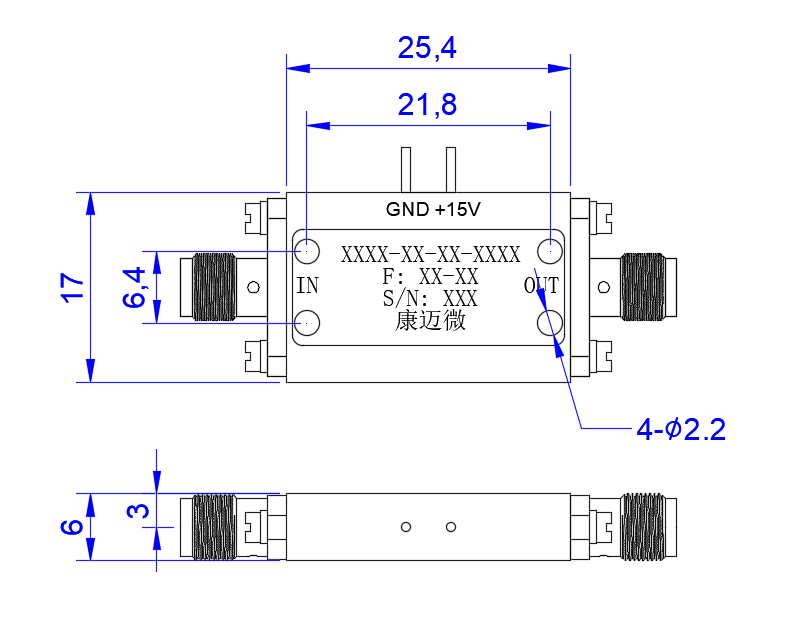

外形结构图（mm）

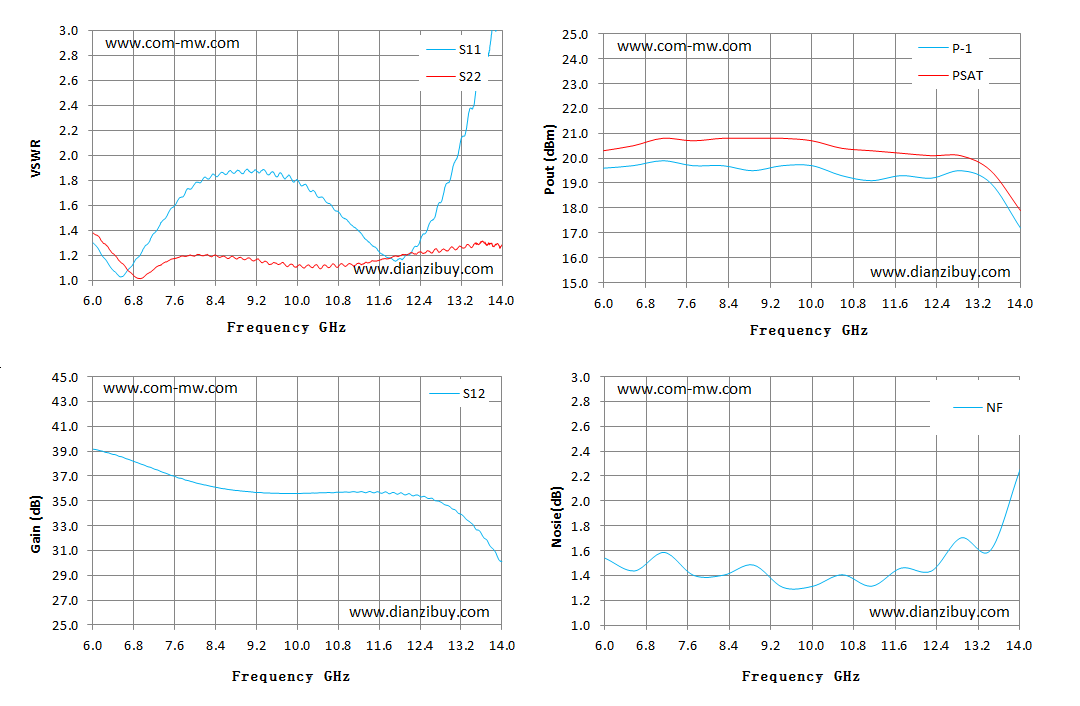

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
