滤波器
通带频率 4.44~5.99GHz,DC-3.5GHz≥75dB,7-9.5GHz≥75dB,微带圆针
- ZBF5-C5.22-1.55G-3832
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4.44 | ~ | 5.99 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-3.5 | GHz≥ | 75 | dB | ||
| 带外抑制 | 7-9.5 | GHz≥ | 75 | dB | ||
| 带外抑制 | 9.5-12 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 3.50 | 21.50 | 15.97 | -79.61 | -79.61 | 7.20 |
| 3.75 | 18.25 | 16.44 | -65.73 | -65.73 | 5.83 |
| 4.00 | 17.29 | 14.70 | -48.41 | -48.41 | 6.14 |
| 4.25 | 12.90 | 11.20 | -21.84 | -21.84 | 6.88 |
| 4.50 | 1.22 | 1.23 | -1.61 | -1.61 | 8.75 |
| 4.75 | 1.10 | 1.12 | -1.50 | -1.50 | 8.07 |
| 5.00 | 1.11 | 1.16 | -1.53 | -1.53 | 7.84 |
| 5.25 | 1.07 | 1.11 | -1.64 | -1.64 | 7.76 |
| 5.50 | 1.18 | 1.19 | -1.65 | -1.65 | 7.79 |
| 5.75 | 1.11 | 1.12 | -1.71 | -1.71 | 7.97 |
| 6.00 | 1.14 | 1.17 | -1.80 | -1.80 | 8.28 |
| 6.25 | 2.35 | 2.32 | -2.50 | -2.50 | 10.76 |
| 6.50 | 10.79 | 10.38 | -38.41 | -38.41 | 6.52 |
| 6.75 | 11.90 | 12.05 | -60.81 | -60.81 | 6.02 |
| 7.00 | 12.23 | 13.23 | -78.20 | -78.20 | 5.00 |

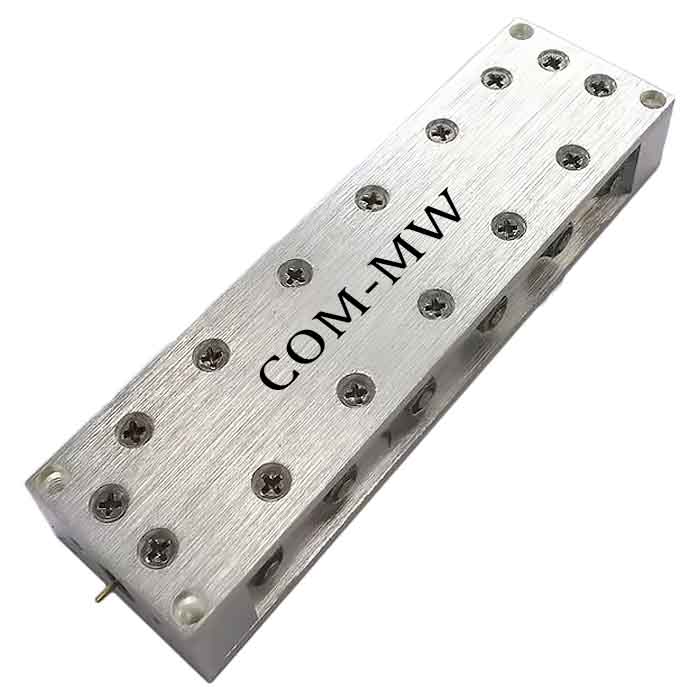

参考实物图

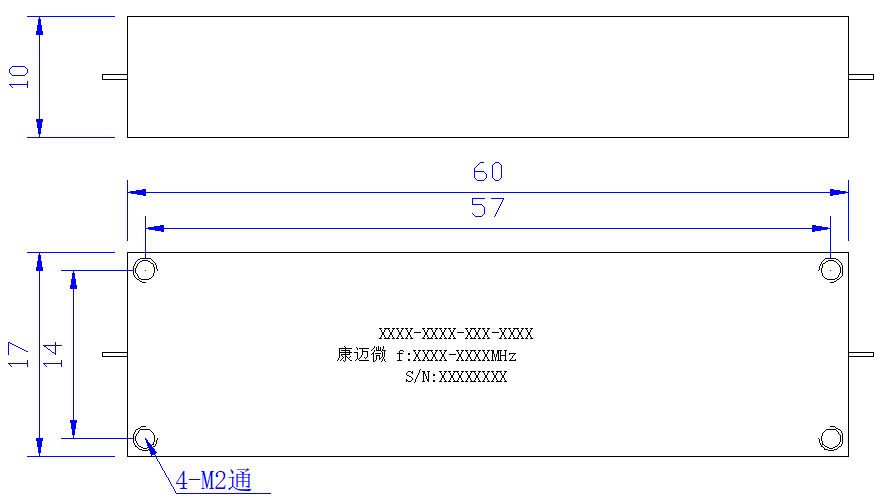

外形结构图（mm）

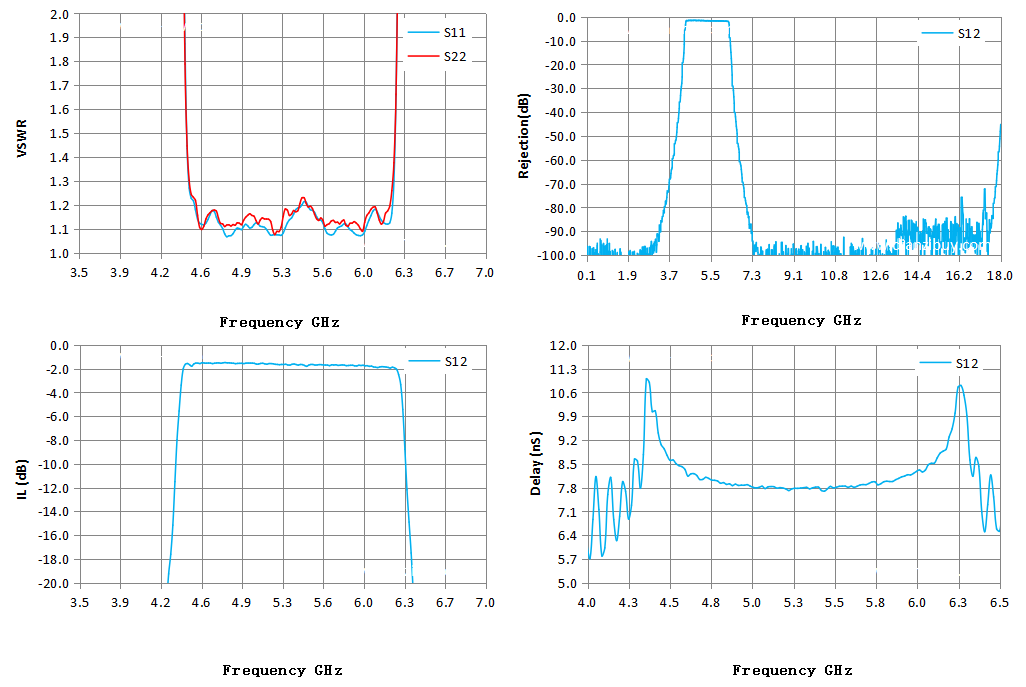

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
