数控衰减器
100~6000MHz, 衰减范围0.5~31.5dB, 步进0.5dB, 0.2W, SMA
- DDA8-100-6000-1776
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 100 | ~ | 6000 | MHz |
| 衰减范围 | 0.5 | ~ | 31.5 | dB |
| 插入损耗 | 3.6 | dB | ||
| 驻波比 | 1.6 | |||
| 0.5dB衰减精度 | 0.3 | 0.5 | 0.7 | dB |
| 1dB衰减精度 | 0.8 | 1 | 1.2 | dB |
| 2dB衰减精度 | 1.7 | 2 | 2.3 | dB |
| 4dB衰减精度 | 3.6 | 4 | 4.4 | dB |
| 8dB衰减精度 | 7.6 | 8 | 8.4 | dB |
| 16dB衰减精度 | 15 | 16 | 17 | dB |
| 31.5dB衰减精度 | 30 | 31.5 | 34 | dB |
其它参数
| 步进 | 0.5dB |
| 功率容量 | 0.2W |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K可拆 0.38mm |
| 接口材质 | 不锈钢 |
| 产品外壳材料 | 铝6061 |
| 工作电压 | +5V |
| 工作电流 | 10mA |
| 工作温度 | -40~+70℃设计保证 |

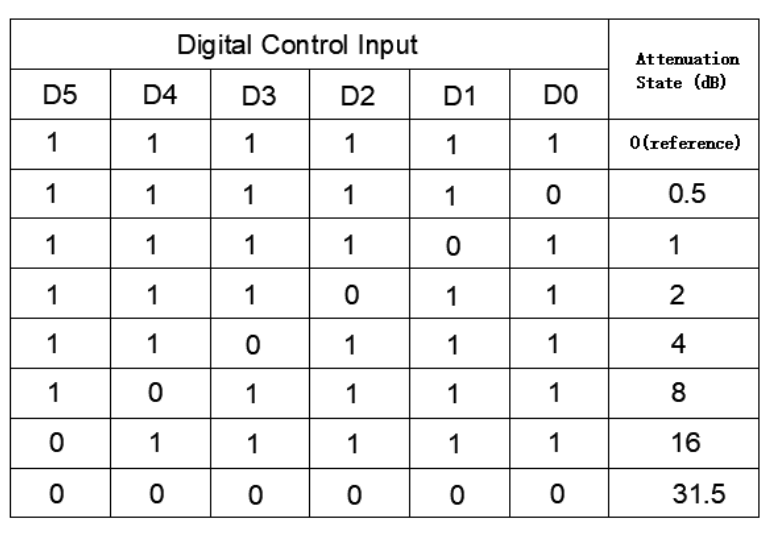

真值表

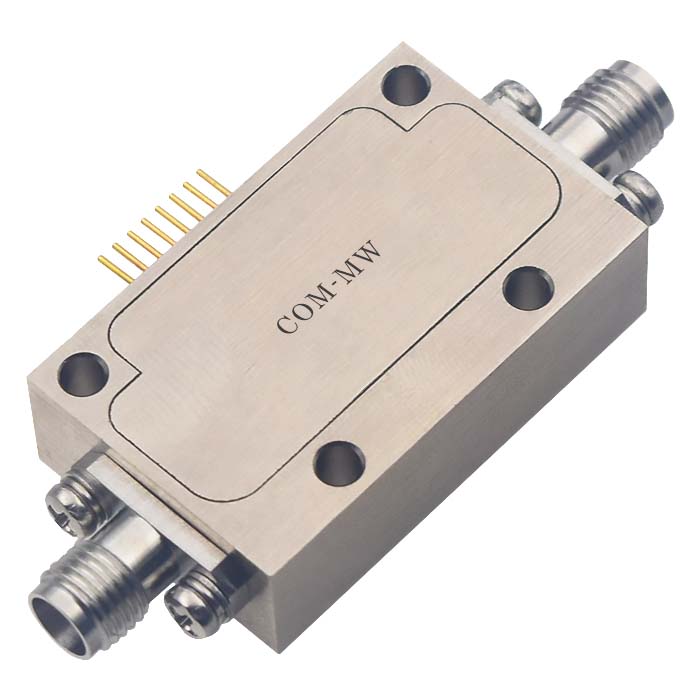

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
1、清洗产品表面，请勿将产品浸泡清洗液中清洗；
2、本产品属于静电敏感器件，安装或存储注意防静电；
3、整体温度大于125℃的情况，订货前与我们协商。
