产品
功率放大器
18000~40000MHz,增益 30dB,饱和功率 23dBm,2.92
- DPA8-18-40G-3532
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 18000 | ~ | 40000 | MHz |
| 增益 | 30 | dB | ||
| 增益平坦度 | ±3 | dB | ||
| 驻波比 | 2.5 | |||
| 噪声系数 | 3.8 | 4.5 | dB | |
| 饱和功率 | 23 | dBm |
其它参数
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +12V |
| 工作电流 | 1A |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency GHz | S11 VSWR | S22 VSWR | S21 Gain dB | S21 NF dB | P-1 dBm | Psat dBm |
| 16.00 | 1.48 | 2.20 | 34.29 | 3.87 | 20.10 | 21.45 |
| 17.86 | 1.79 | 1.46 | 39.19 | 3.68 | 21.84 | 23.50 |
| 19.71 | 1.42 | 1.24 | 42.49 | 4.22 | 22.80 | 24.81 |
| 21.57 | 1.82 | 1.48 | 42.13 | 3.74 | 23.90 | 24.20 |
| 23.43 | 1.63 | 1.34 | 39.72 | 3.62 | 24.22 | 24.43 |
| 25.29 | 1.15 | 1.71 | 40.22 | 3.53 | 25.06 | 25.34 |
| 27.14 | 1.43 | 1.59 | 40.32 | 3.41 | 25.73 | 26.22 |
| 29.00 | 1.43 | 1.17 | 40.65 | 3.74 | 25.90 | 26.32 |
| 30.86 | 1.86 | 1.35 | 40.64 | 3.45 | 26.10 | 26.45 |
| 32.71 | 1.83 | 1.23 | 42.83 | 3.84 | 25.97 | 26.20 |
| 34.57 | 1.51 | 1.14 | 44.07 | 3.78 | 25.52 | 25.87 |
| 36.43 | 1.24 | 1.15 | 42.11 | 3.46 | 26.00 | 26.26 |
| 38.29 | 1.16 | 1.36 | 41.80 | 3.28 | 25.90 | 26.20 |
| 40.14 | 1.79 | 1.64 | 41.81 | 3.50 | 25.50 | 25.70 |
| 42.00 | 1.60 | 1.24 | 37.09 | 4.16 | 25.20 | 25.35 |

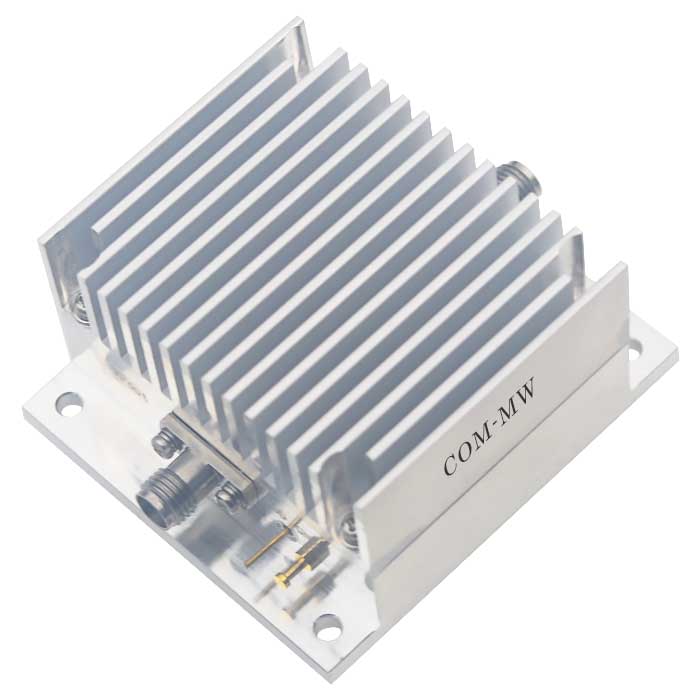

参考实物图

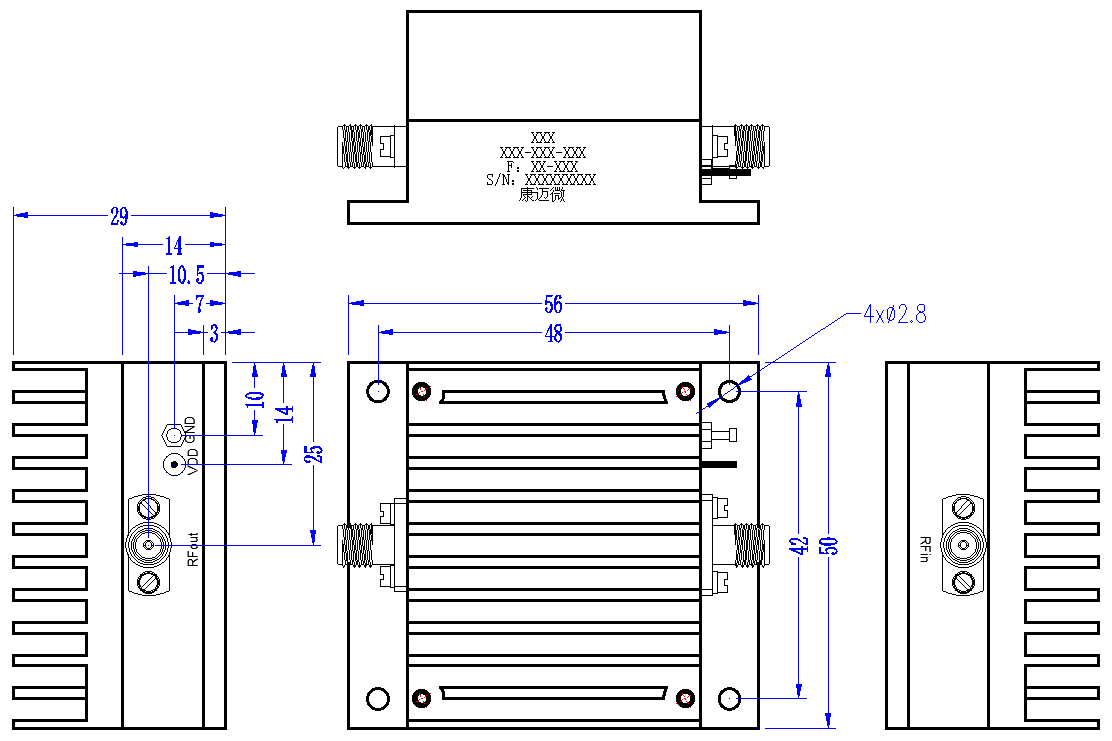

外形结构图

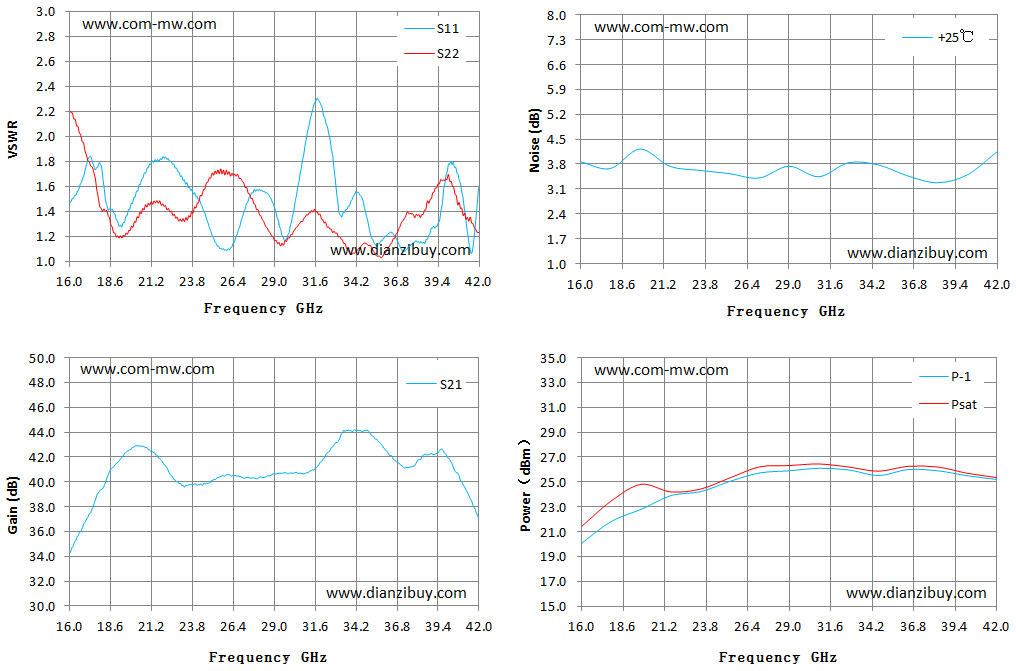

典型测试曲线图
