产品
双工器
通带频率一0~1.9GHz, 通带频率二2.8~3.8GHz, N
- OQZCB1-2M1.4-3.8G-472
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | / | / | 0 | ~ | 1.9 | GHz |
| 通带频率二 | / | / | 2.8 | ~ | 3.8 | GHz |
| 通带一损耗 | / | / | 1.5 | dB | ||
| 通带二损耗 | / | / | 1.5 | dB | ||
| 通带驻波 | / | / | 1.6 | |||
| 通带一抑制度 | 2.8-3.8 | GHz≥ | 50 | dB | ||
| 通带二抑制度 | 0-1.9 | GHz≥ | 50 | dB |
其它参数
| 接口形式 | N -K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 时延 ns | S13 时延 ns |
|---|---|---|---|---|---|
| 0.01 | 1.02 | -59.52 | -0.03 | - | 1.21 |
| 0.71 | 1.43 | -59.32 | -0.23 | - | 1.21 |
| 1.43 | 1.18 | -63.1 | -0.39 | - | 1.32 |
| 2.14 | 1.63 | -46.13 | -1.39 | - | 2.11 |
| 2.86 | 1.22 | -0.7 | -53.86 | 1.54 | - |
| 3.57 | 1.17 | -0.43 | -60.06 | 0.98 | - |
| 4.29 | 1.35 | -0.49 | -61.16 | 0.85 | - |
| 5 | 1.28 | -0.51 | -65.5 | 0.81 | - |
| 5.71 | 1.35 | -0.45 | -65.14 | 0.77 | - |
| 6.43 | 1.16 | -0.38 | -69.2 | 0.76 | - |
| 7.14 | 1.26 | -0.42 | -68.45 | 0.75 | - |
| 7.86 | 1.04 | -0.47 | -67.24 | 0.75 | - |
| 8.57 | 1.41 | -0.57 | -65.86 | 0.73 | - |
| 9.29 | 1.32 | -0.63 | -50.21 | 0.71 | - |
| 10 | 1.41 | -0.49 | -54.91 | 0.73 | - |

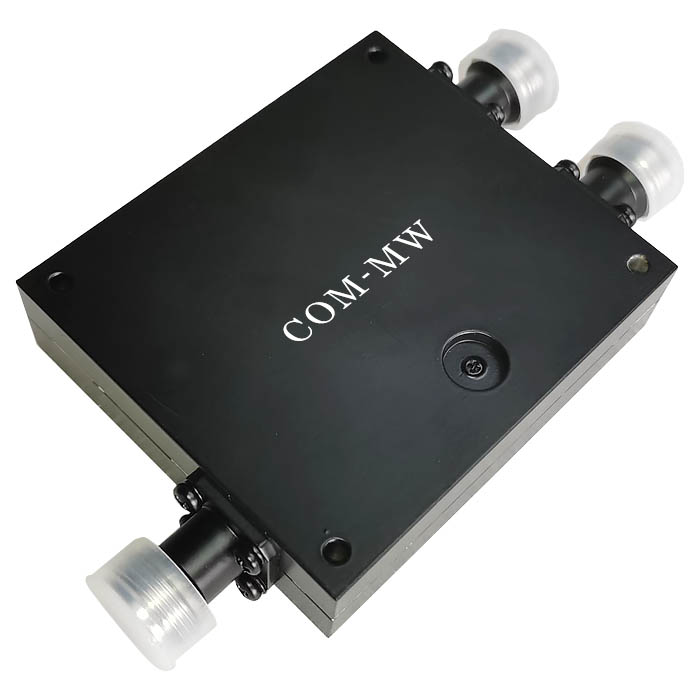

参考实物图
外形结构图（mm）

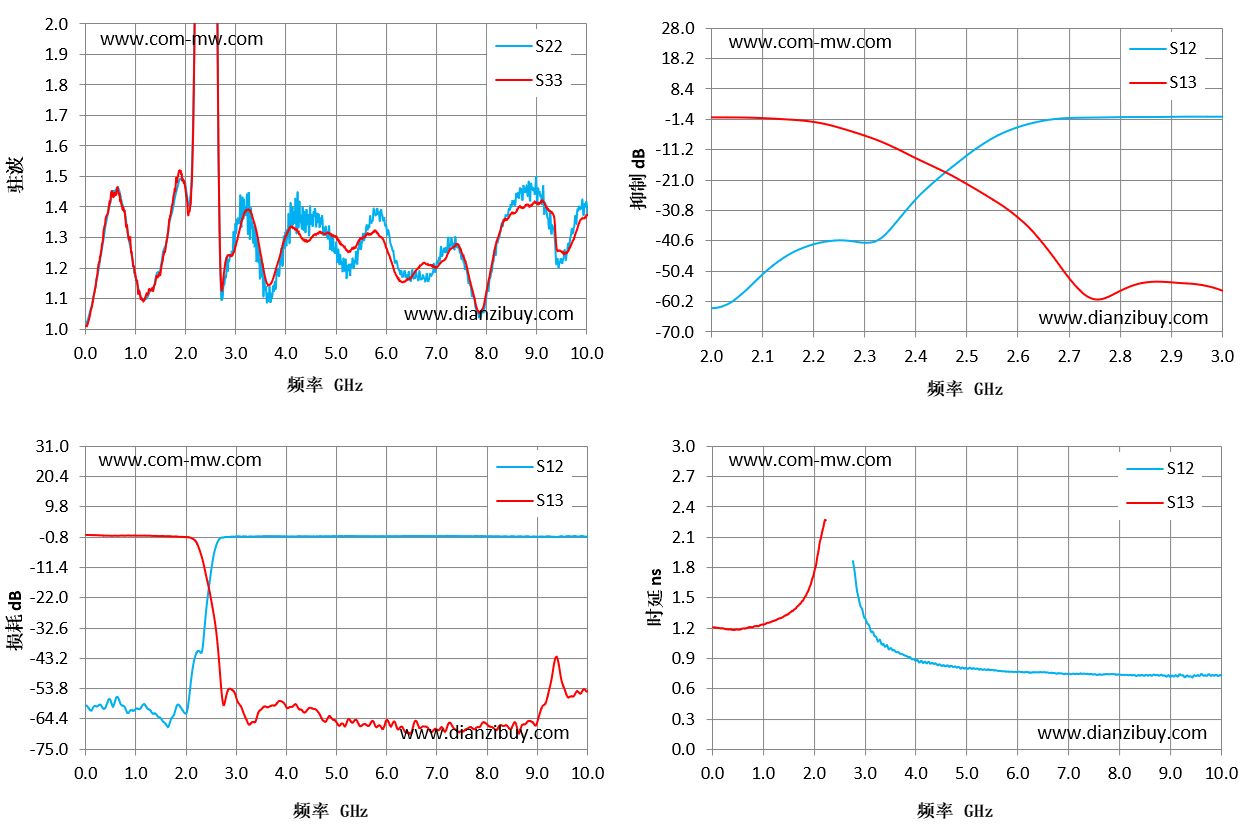

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
