功分器
10.7~12.75GHz,500W,2路,0°,波导口
- ZPD25-2W10.7-12.75G-1090
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 10.7 | ~ | 12.75 | GHz |
| 插入损耗 | 0.3 | dB | ||
| 理论损耗 | 3 | dB | ||
| 隔离度 | 6 | dB | ||
| 公共端驻波比 | 1.2 | |||
| 分配端驻波比 | 无 | |||
| 幅度平衡 | 0.3 | dB | ||
| 相位平衡 | 3 | ° |
其它参数
| 功率容量 | 500W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 接口形式 | 波导口 |
| 波导口型号 | BJ120 or WR75 |
| 波导法兰 | FBP120 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1，2 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S13 相位 ° |
| 9.99 | 1.15 | -3.11 | -3.08 | -5.48 | 0.27 |
| 10.21 | 1.17 | -3.19 | -3.18 | -5.69 | 0.18 |
| 10.42 | 1.08 | -3.05 | -3.05 | -5.98 | 0.36 |
| 10.64 | 1.09 | -3.21 | -3.17 | -6.00 | 0.15 |
| 10.85 | 1.07 | -3.06 | -3.06 | -6.15 | -0.01 |
| 11.07 | 1.02 | -3.10 | -3.08 | -6.19 | 0.09 |
| 11.28 | 1.03 | -3.15 | -3.14 | -6.15 | 0.00 |
| 11.50 | 1.02 | -3.04 | -3.02 | -6.26 | -0.02 |
| 11.71 | 1.02 | -3.12 | -3.10 | -6.26 | -0.05 |
| 11.93 | 1.02 | -3.14 | -3.13 | -6.25 | -0.02 |
| 12.14 | 1.02 | -3.03 | -3.03 | -6.40 | -0.10 |
| 12.36 | 1.05 | -3.13 | -3.12 | -6.29 | -0.16 |
| 12.57 | 1.03 | -3.14 | -3.12 | -6.24 | -0.11 |
| 12.79 | 1.04 | -3.04 | -3.03 | -6.41 | -0.23 |
| 13.00 | 1.08 | -3.11 | -3.09 | -6.36 | -0.28 |

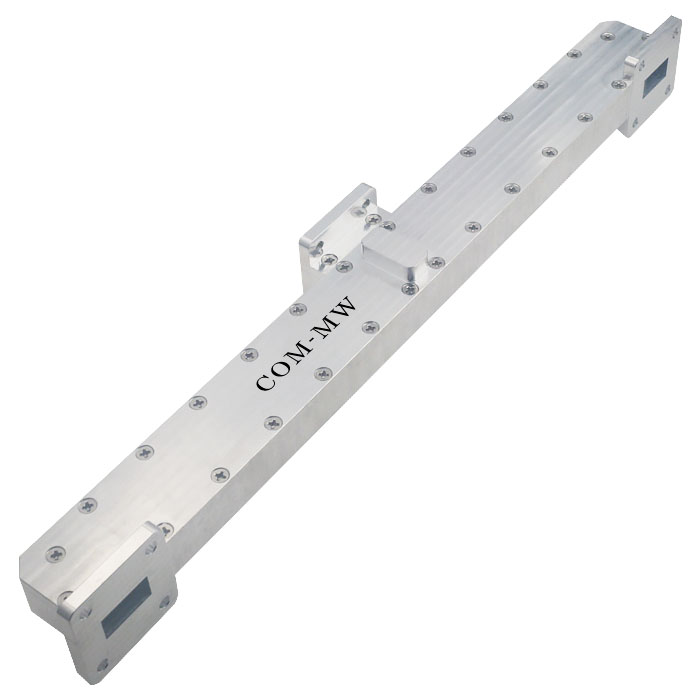

参考实物图

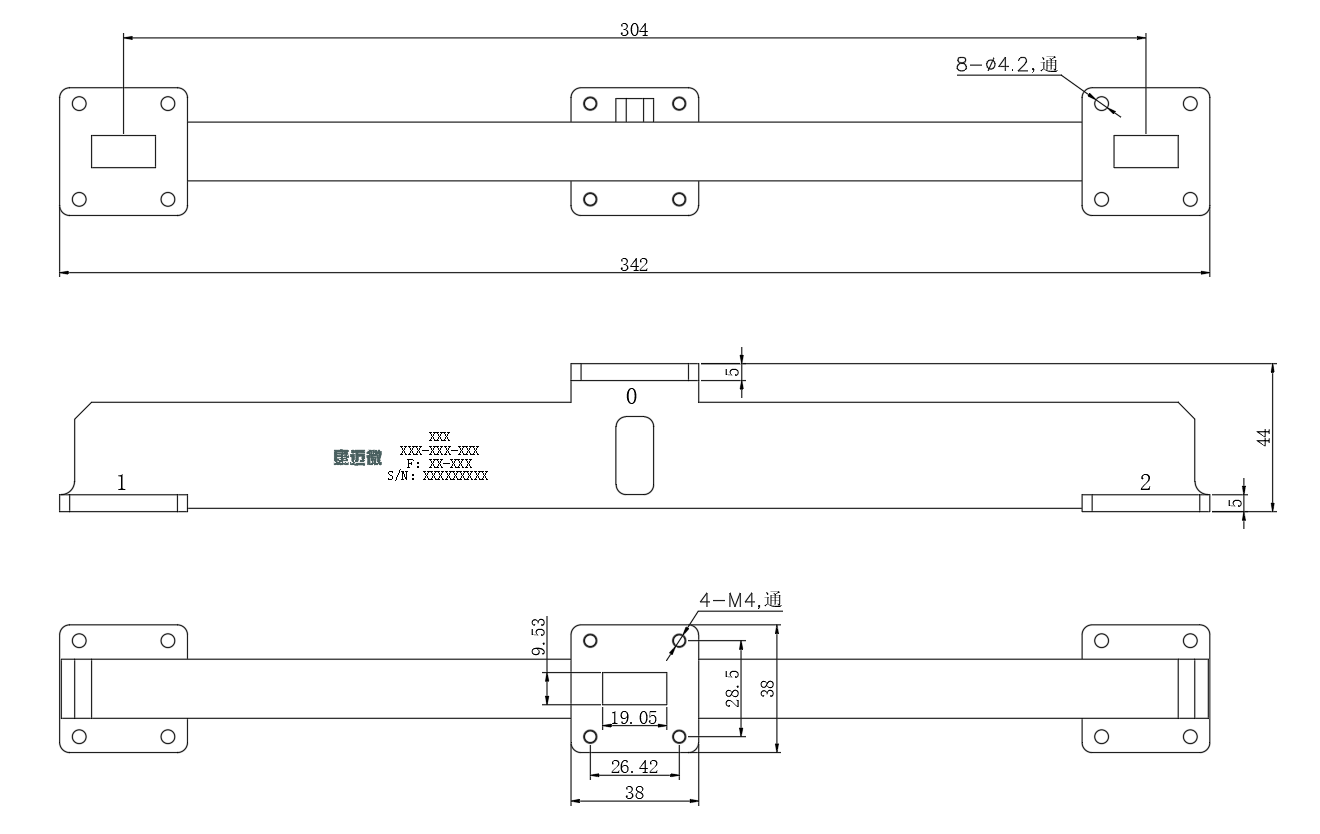

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
