滤波器
通带频率 140~170MHz,DC-120MHz≥45dB,190-500MHz≥45dBc,表面贴装
- ZBF15-L155-30-2750
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 140 | ~ | 170 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-120 | MHz≥ | 45 | dB | ||
| 带外抑制 | 190-500 | MHz≥ | 45 | dBc | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+80℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 100 | 111.20 | 103.92 | -55.24 | -55.24 | 4.05 |
| 107 | 78.63 | 76.21 | -58.85 | -58.85 | 1.28 |
| 114 | 49.78 | 53.81 | -66.19 | -66.19 | -66.02 |
| 121 | 29.13 | 33.75 | -67.18 | -67.18 | -47.08 |
| 129 | 11.58 | 15.55 | -26.78 | -26.78 | 18.52 |
| 136 | 1.16 | 1.61 | -3.81 | -3.81 | 72.01 |
| 143 | 1.26 | 1.26 | -2.08 | -2.08 | 38.52 |
| 150 | 1.27 | 1.30 | -1.87 | -1.87 | 31.52 |
| 157 | 1.10 | 1.12 | -1.74 | -1.74 | 28.62 |
| 164 | 1.20 | 1.21 | -1.92 | -1.92 | 28.64 |
| 171 | 1.19 | 1.14 | -2.34 | -2.34 | 33.43 |
| 179 | 2.26 | 1.85 | -4.71 | -4.71 | 46.30 |
| 186 | 4.41 | 4.18 | -18.57 | -18.57 | 100.56 |
| 193 | 19.14 | 13.20 | -63.51 | -63.51 | -161.07 |
| 200 | 27.50 | 19.50 | -52.12 | -52.12 | -3.29 |
参考实物图
外形结构图（mm）

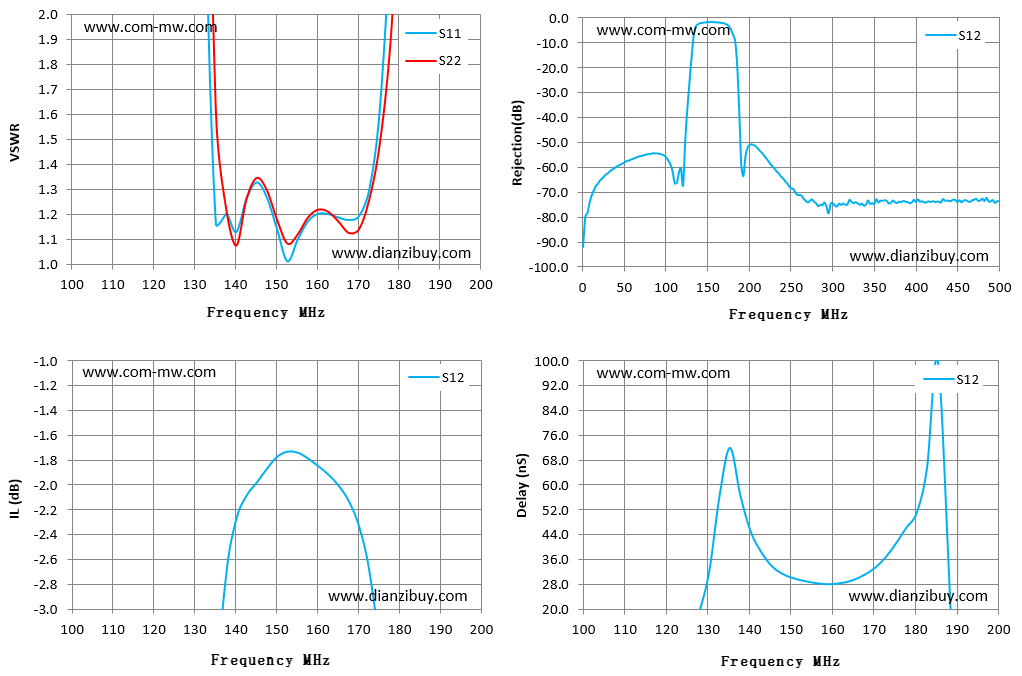

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
