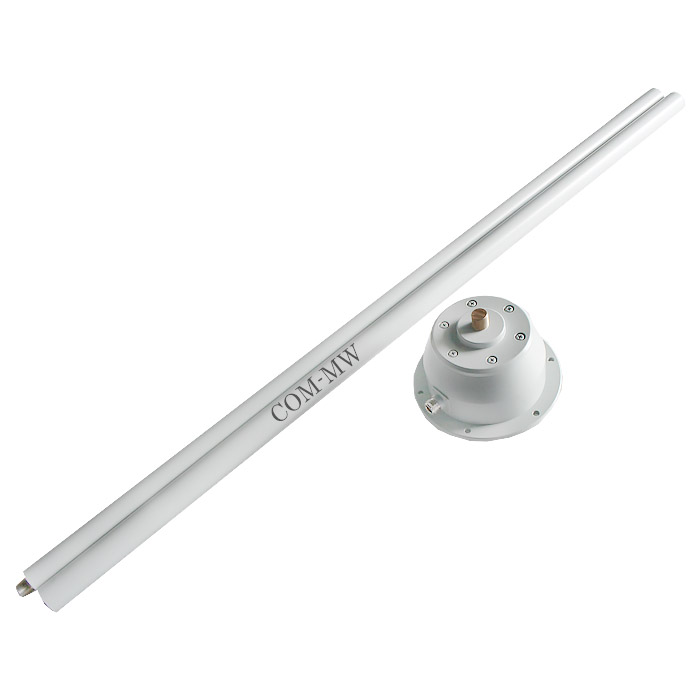

工作频率1.5~30MHz, 增益-35dBi@≥5MHz, 垂直极化, N-K
全向天线,即在水平方向图上表现为水平全向均匀辐射,也就是平常所说的无方向性,在垂直方向图上表现为有一定宽度的波束,一般情况下波瓣宽度越小,增益越大。这类天线结构形式简单、尺寸小、重量轻、覆盖范围广。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 1.5 | ~ | 30 | MHz |
增益 | -35 | dBi@≥5MHz | ||
驻波比 | 3 |
极化方式 | 垂直极化 |
功率容量 | 10W设计保证 |
接口形式 | N-K |

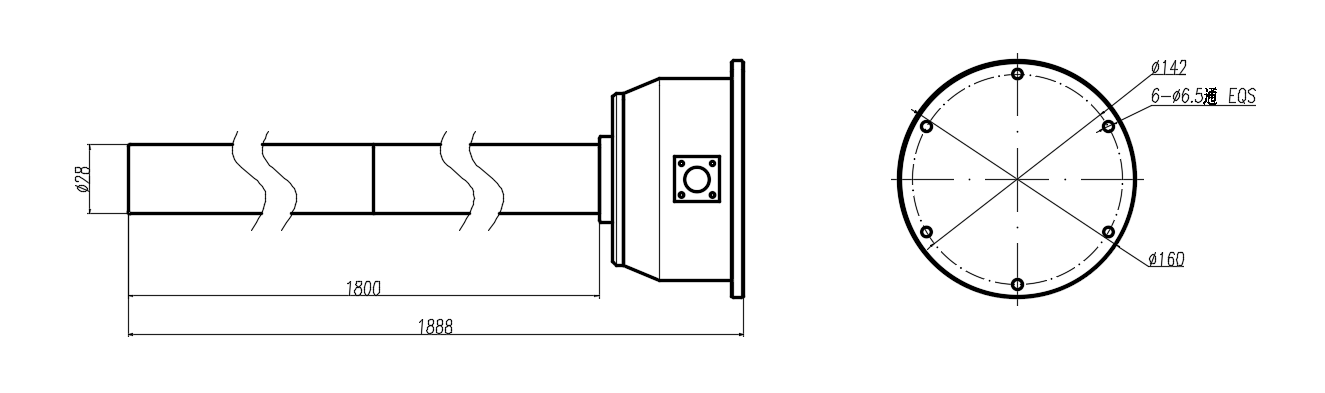

外形尺寸 | 142*142*1900mm |
估算重量 | 2.6Kg |
表面 | 海灰色烤漆 |
工作温度 | -25~+55℃设计保证 |
储存温度 | -40~+75℃设计保证 |
