产品
滤波器
通带频率DC~2000MHz, 2300-3500MHz≥80dB, N
- ZLPF25-C0-2000-591
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 2000 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | 2300-3500 | MHz≥ | 80 | dB | ||
| 通带驻波 | / | / | 1.3 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | N -F |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 200W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.01 | 1.1 | 1.11 | -0.14 | 7.14 |
| 0.29 | 1.04 | 1.04 | -0.1 | 1.15 |
| 0.57 | 1.18 | 1.17 | -0.14 | 1.18 |
| 0.86 | 1.07 | 1.06 | -0.15 | 1.26 |
| 1.14 | 1.17 | 1.17 | -0.19 | 1.38 |
| 1.43 | 1.08 | 1.04 | -0.21 | 1.64 |
| 1.71 | 1.02 | 1.05 | -0.26 | 2.26 |
| 2 | 1.13 | 1.13 | -0.56 | 6.43 |
| 2.29 | 59.47 | 163.78 | -86.09 | -56.33 |
| 2.57 | 106.35 | 789.54 | -85.58 | 3.48 |
| 2.86 | 129.52 | 179.03 | -87.51 | 4.89 |
| 3.14 | 101.27 | 92.32 | -87.3 | 8.66 |
| 3.43 | 85.9 | 99.65 | -87.39 | 34.65 |
| 3.71 | 70.19 | 143.6 | -72.25 | -0.33 |
| 4 | 74.65 | 345.01 | -36.65 | 0.71 |

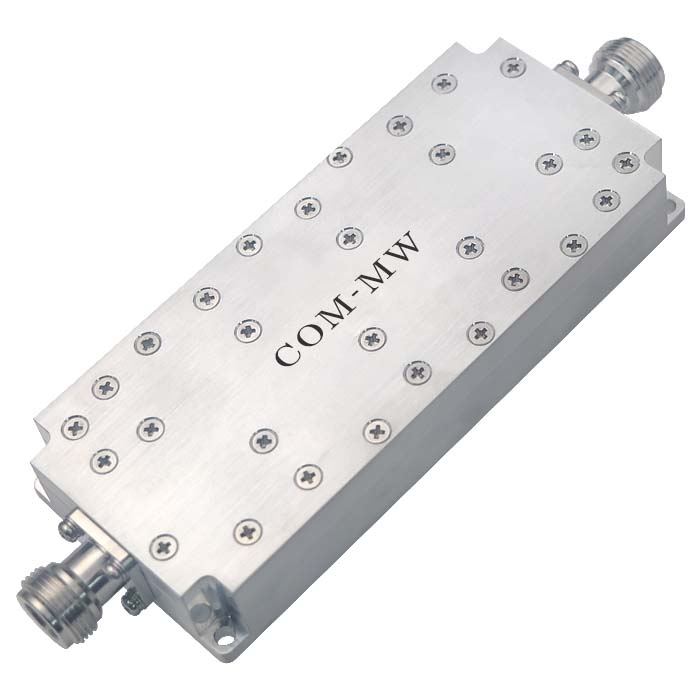

参考实物图
外形结构图（mm）

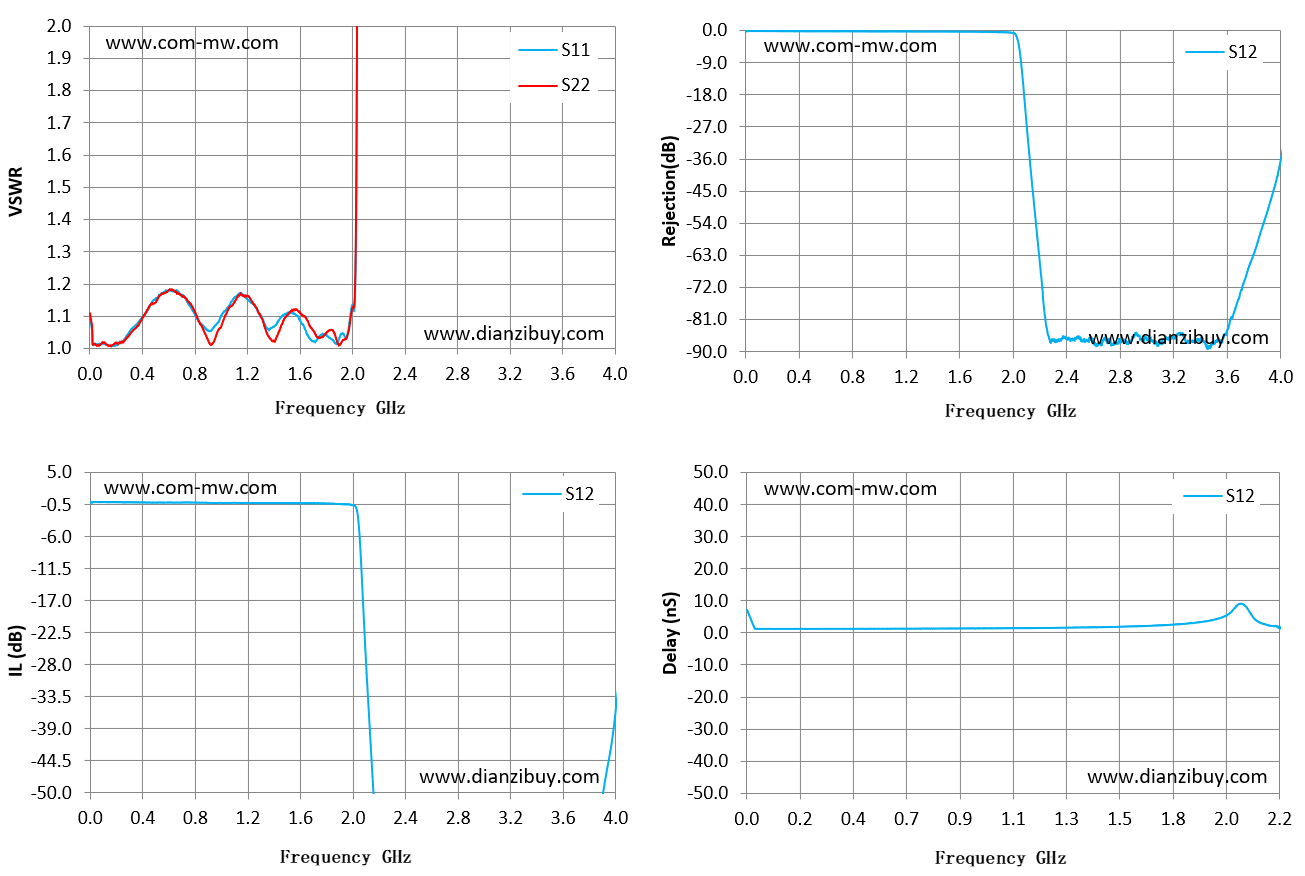

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
