产品
电桥
55~90MHz, 2W, 90°电桥, 表面贴装, 替代 ADQ-90+
- B0005
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 55 | ~ | 90 | MHz |
| 插入损耗 | 0.2 | 0.7 | dB | |
| 隔离度 | 20 | 26 | dB | |
| 驻波比 | 1.2 | |||
| 幅度平衡 | 1.2 | dB | ||
| 相位平衡 | 4 | ° |
其它参数
| 功率容量 | 2W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代 ADQ-90+ |
端口定义
| SUM PORT | 1 | --- | --- | --- |
| ISO | 5（接50Ω） | --- | --- | --- |
| PORT 1 (+90°) | 8 | --- | --- | --- |
| PORT 2 (0°) | 4 | --- | --- | --- |
| 接地端口 | 2，3，6，7 | --- | --- | --- |

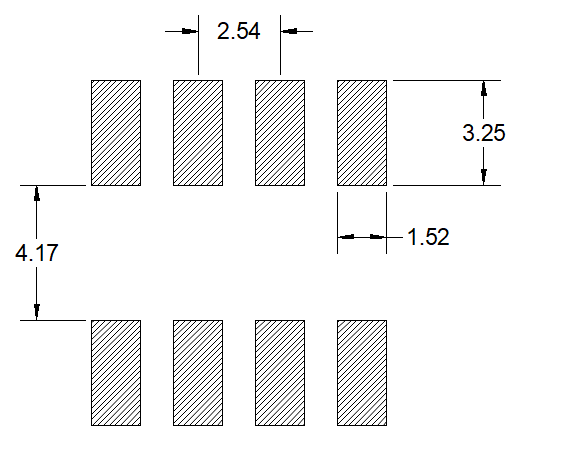

建议PCB布局图

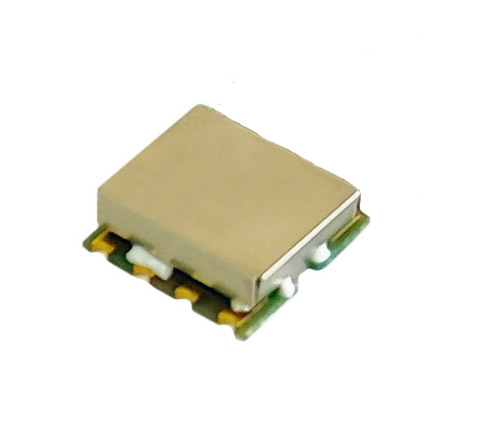

参考实物图

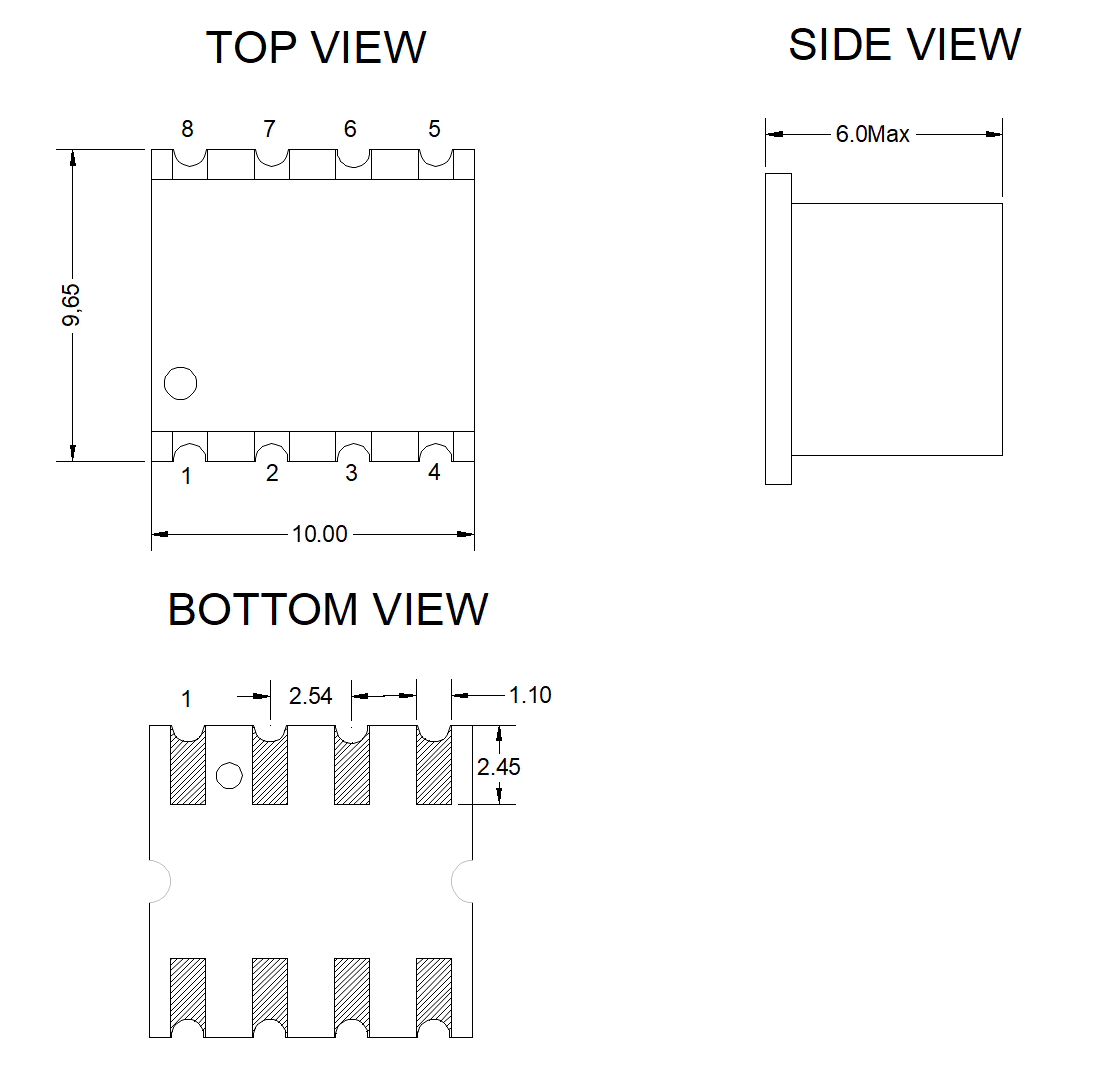

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
