低噪声放大器
40~50GHz, 增益50dB, 噪声系数4dB, P-1dB功率12dBm, 2.4-JK
- DLNA8-40-50G-1325
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
高增益，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 40 | ~ | 50 | GHz |
| 增益 | 46 | 50 | dB | |
| 增益平坦度 | ±2 | ±4 | dB | |
| 噪声系数 | 4 | 5 | dB | |
| 驻波比 | 2 | 2.5 | ||
| P-1dB功率 | 12 | dBm |
其它参数
| 接口形式 | 2.4-JK |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +12V供电接口采用SSMA-K |
| 工作电流 | 500mA |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 输入接口2.4-J |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 1dB功率 dBm | 25℃ 噪声 dB |
| 38 | 1.56 | 1.1 | 51.73 | 13.5 | 3.67 |
| 39 | 1.5 | 1.43 | 52.72 | 13 | 3.38 |
| 40 | 1.35 | 1.43 | 53.67 | 12.4 | 3.37 |
| 41 | 1.45 | 1.17 | 54.37 | 15.2 | 3.16 |
| 41 | 1.45 | 1.17 | 54.37 | 15.2 | 3.16 |
| 42 | 1.51 | 1.38 | 55.15 | 13.5 | 3.21 |
| 43 | 1.53 | 1.5 | 53.76 | 15.8 | 3.31 |
| 44 | 1.54 | 1.48 | 51.41 | 13.3 | 3.5 |
| 45 | 1.79 | 1.51 | 50.51 | 14.1 | 3.73 |
| 46 | 1.73 | 1.53 | 50.18 | 14.7 | 3.41 |
| 47 | 1.29 | 1.37 | 50.48 | 13.8 | 3.03 |
| 47 | 1.29 | 1.37 | 50.48 | 13.8 | 3.03 |
| 48 | 1.17 | 1.23 | 47.5 | 13.8 | 3.21 |
| 49 | 1.21 | 1.27 | 50.13 | 14 | 3.82 |
| 50 | 1.58 | 1.35 | 50.24 | 14.4 | 4.2 |

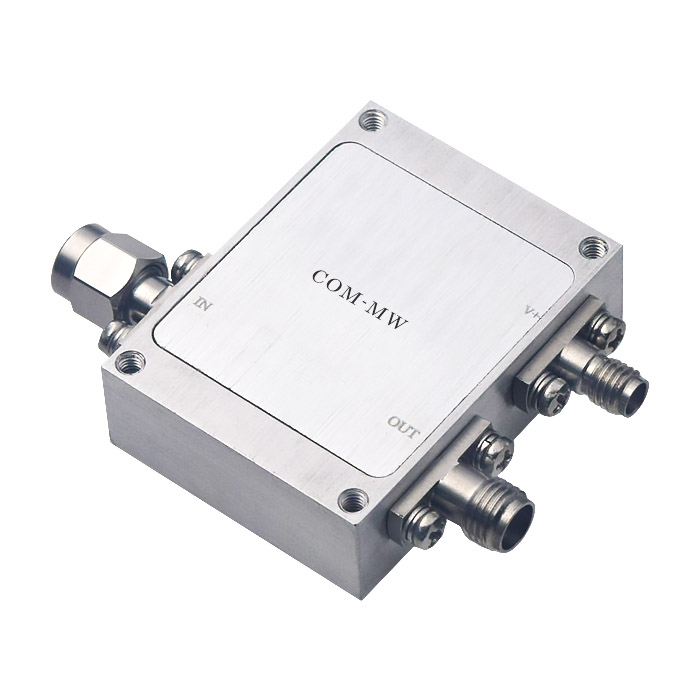

参考实物图

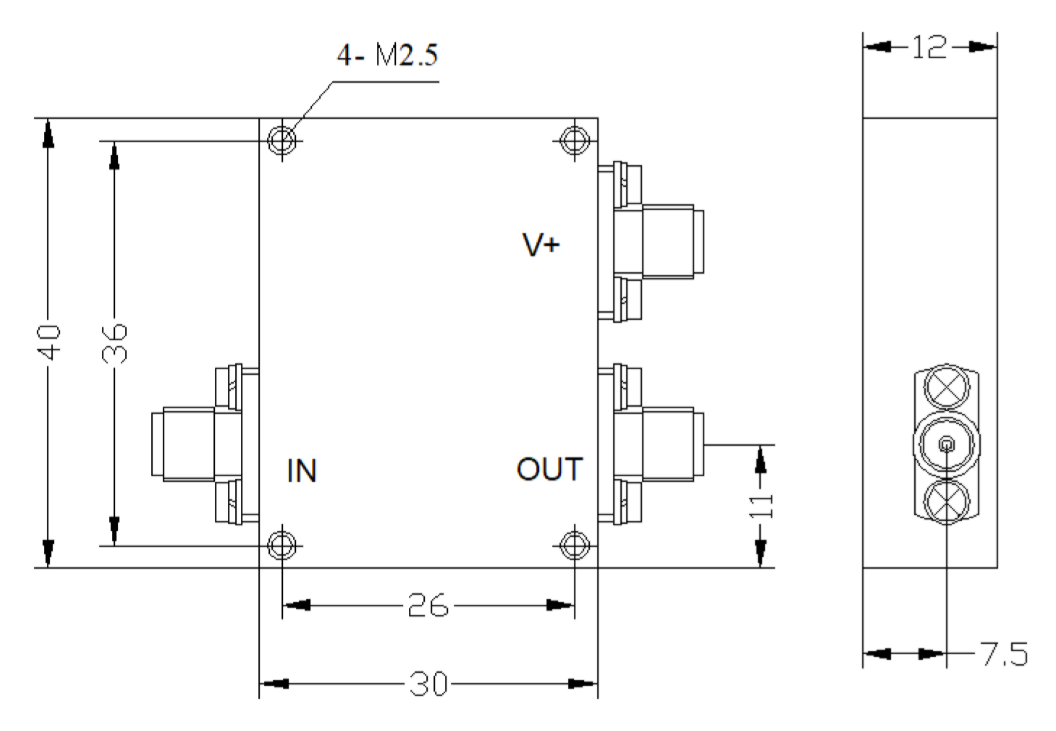

外形结构图（mm）

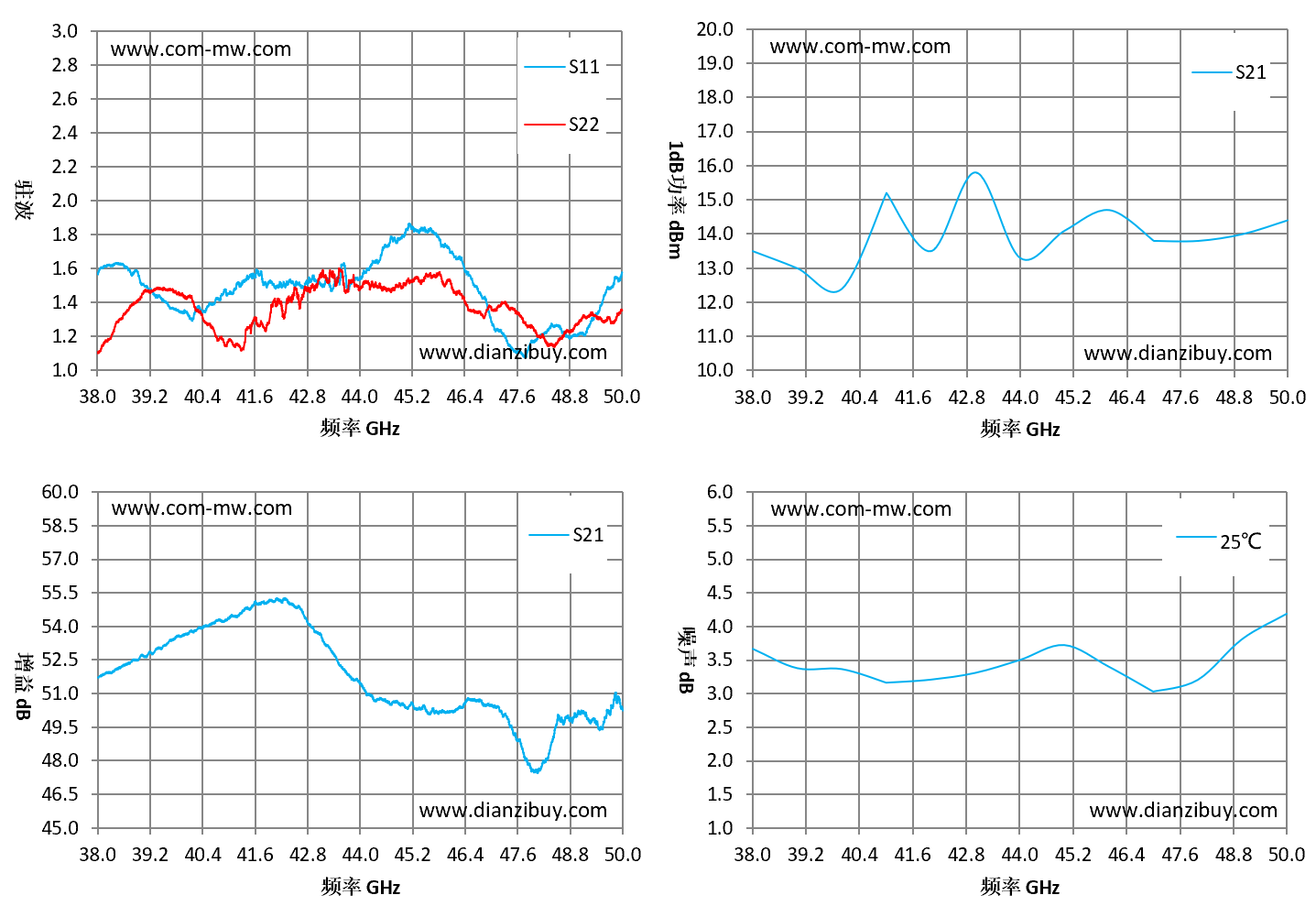

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
清洗产品表面，请勿将产品浸泡清洗液中清洗。
