开关滤波器组
- DSS3-2R16.8-28.2G-2800
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
技术要求
| 参数 |
|
单位 |
| 通带频率一 |
16800-23700 |
MHz |
| 频率一损耗 |
12 |
dB |
| 频率一抑制 |
DC-13500MHz≥50 |
dB |
| 频率一抑制 |
26500-40000MHz≥65 |
dB |
| 频率一驻波 |
2.0 |
|
| 通带频率二 |
21300-28200 |
GHz |
| 频率二损耗 |
12 |
dB |
| 频率二抑制 |
DC-18500MHz≥50 |
dB |
| 频率二抑制 |
31000-45000MHz≥65 |
dB |
| 频率二驻波 |
2.0 |
|
其它参数
| 开关滤波路数 | 二选一 |
| 开关时间 | 200ns |
| 带内波动 | 1.2dB（每个频段内任意2000MHz带宽）； |
| 隔离度 | 70dB |
| 接口形式 | 2.92-K；连接器涂抹导电胶； |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 产品外壳材料 | 铝6061 |
| 工作电压 | ±5V |
| 工作温度 | -40~+75℃ |
| 储存温度 | -55~+85℃设计保证 |
| 控制方式 | TTL |
| 时延波动 | 2ns（每个频段内任意2000MHz带宽）； |
| 其它 | 盖板，接头位置均需密封，屏蔽 |

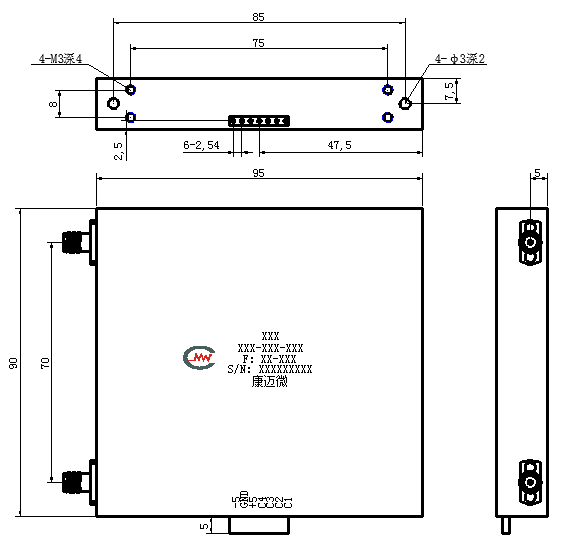

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
