产品
功分器
950~2150MHz, 50W, 4路, 0°, N
- ZPD9-4M950-2150-2107
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 950 | ~ | 2150 | MHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.3 | |||
| 输出驻波比 | 1.3 | |||
| 幅度平衡 | ±0.3 | dB | ||
| 相位平衡 | ±3 | ° |
其它参数
| 功率容量 | 50W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | N-K |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -30~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | IN |
| 分配端口 | 1，2，3，4 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 750 | 1.48 | 1.22 | -6.39 | -0.64 | -24.73 |
| 864 | 1.14 | 1.16 | -6.26 | -0.47 | -32.55 |
| 979 | 1.09 | 1.13 | -6.28 | -0.33 | -29.14 |
| 1093 | 1.12 | 1.09 | -6.3 | -0.42 | -26.22 |
| 1207 | 1.04 | 1.05 | -6.31 | -0.61 | -24.06 |
| 1321 | 1.13 | 1.1 | -6.34 | -0.84 | -25 |
| 1436 | 1.15 | 1.15 | -6.36 | -0.84 | -33.24 |
| 1550 | 1.1 | 1.14 | -6.38 | -0.82 | -32.62 |
| 1664 | 1.15 | 1.1 | -6.4 | -0.99 | -24.85 |
| 1779 | 1.2 | 1.08 | -6.42 | -1.12 | -22.24 |
| 1893 | 1.12 | 1.08 | -6.43 | -1.14 | -20.91 |
| 2007 | 1.03 | 1.12 | -6.44 | -1.08 | -21.36 |
| 2121 | 1.1 | 1.18 | -6.49 | -1.05 | -26.19 |
| 2236 | 1.22 | 1.17 | -6.5 | -1.18 | -33.33 |
| 2350 | 1.46 | 1.09 | -6.69 | -1.24 | -22.23 |

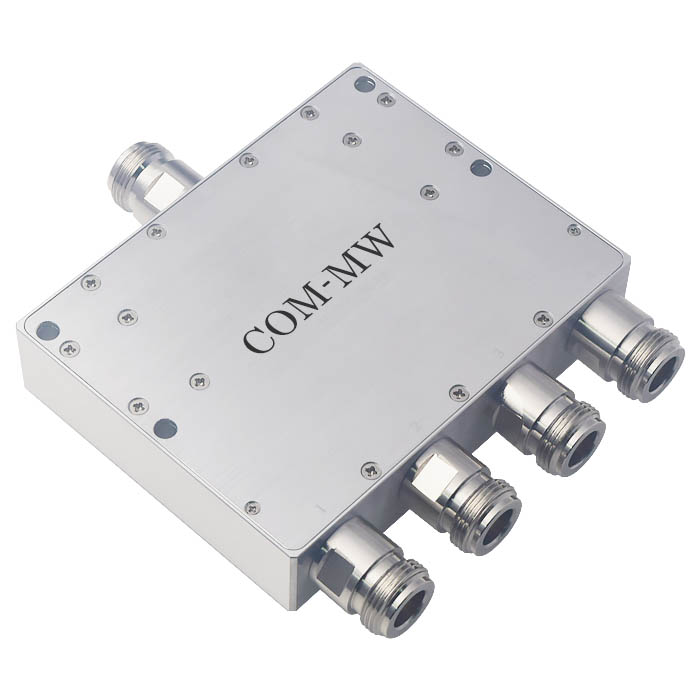

参考实物图

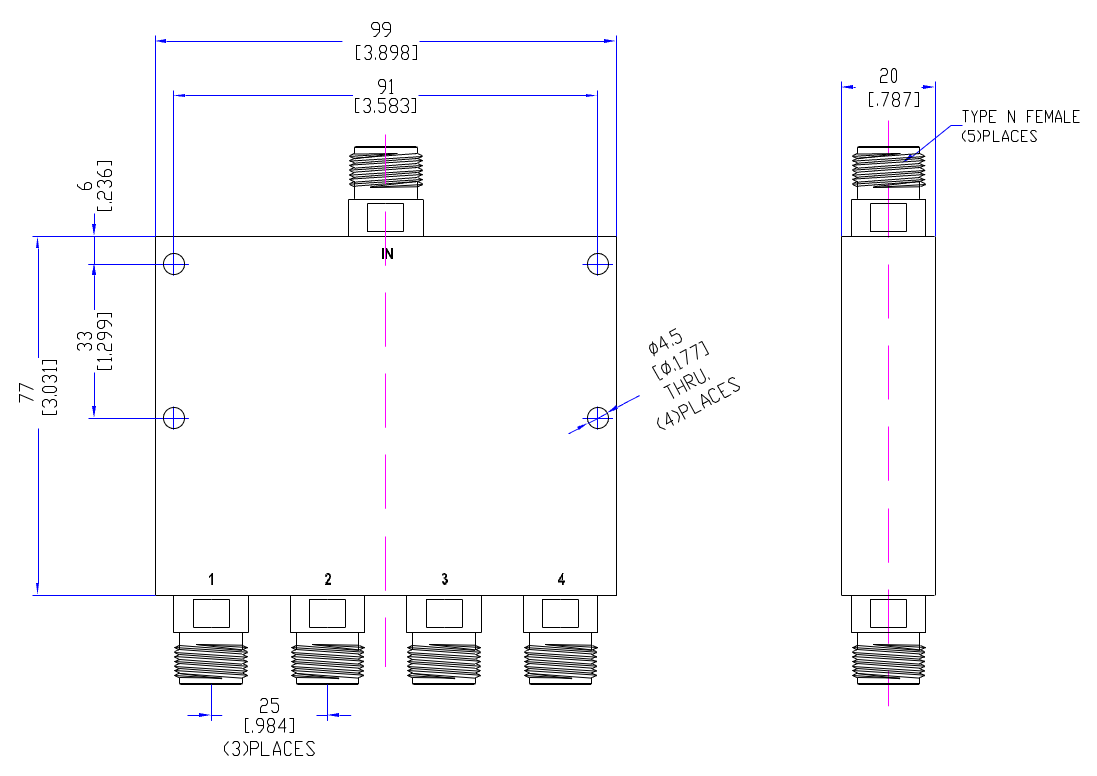

外形结构图（mm）

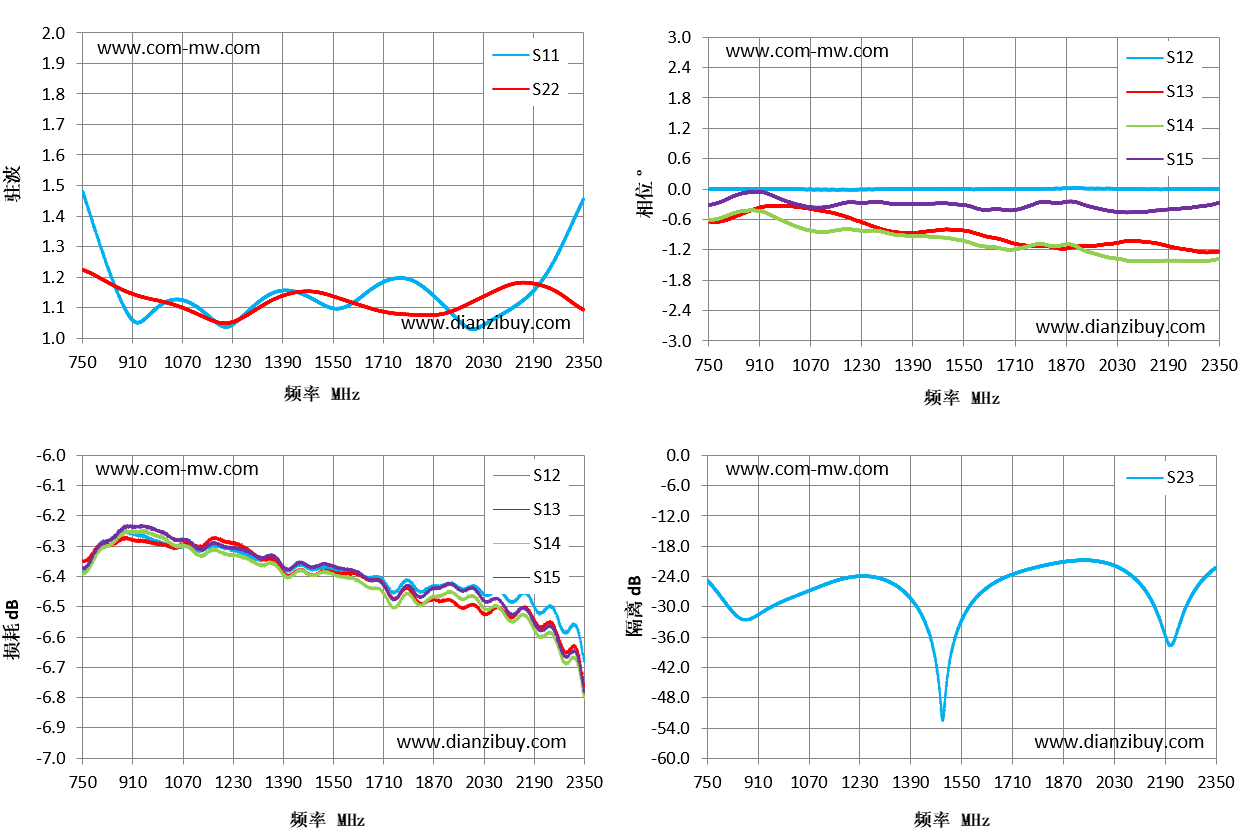

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
