通带频率9~10GHz, DC-8.2GHz≥45dB, 10.8-14GHz≥45dB
- ZBF1-M9.5-1G-539
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
体积小，性能优良，易于集成
超宽频段高效滤波
过渡带窄，插损高，高频滤波性好
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 9 | ~ | 10 | GHz |
| 通带损耗 | / | / | 6.5 | dB | ||
| 带外抑制 | DC-8.2 | GHz≥ | 45 | dB | ||
| 带外抑制 | 10.8-14 | GHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.7 |
其它参数
| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
功能示意图

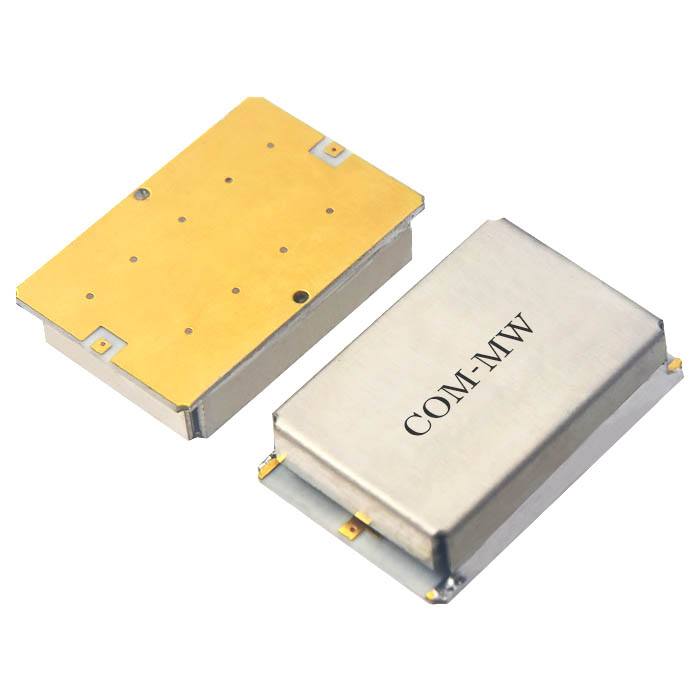

参考实物图

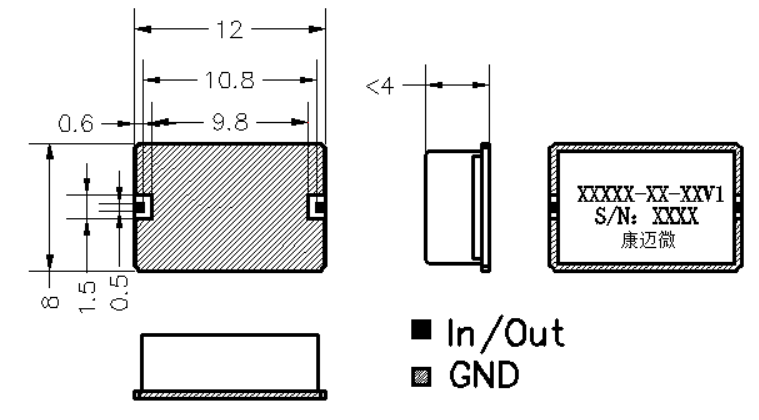

外形结构图（mm）

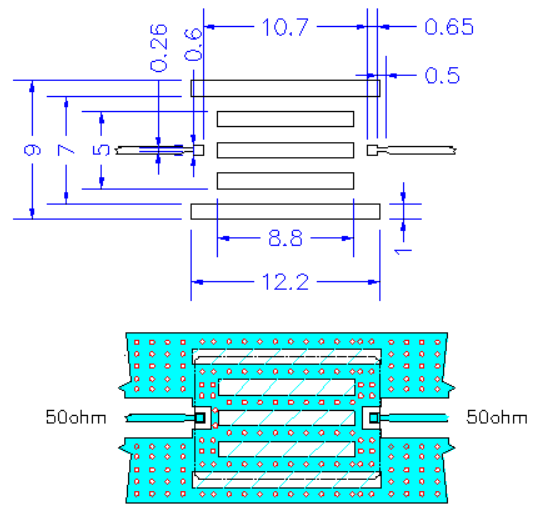

推荐装配图：RO4003，H:0.203mm
注意事项
| 1 | 建议分腔使用，芯片端口可互换 |
| 2 | 产品支持260℃回流焊。 |
| 3 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对滤波器的电特性造成影响，尤其是带外抑制指标会明显变差，在使用中尽量使产品的各个侧面及上下面与组件的金属壳体贴合接触，只有良好的接地和正常的安装才能发挥滤波器最佳性能，获得最佳效果 |
| 4 | 在安装和使用过程中，滤波器不能浸泡在清洗液中，清洗剂可能进入盒体中，改变产品内部元件的固化状态和参数，造成滤波特性恶化，甚至产品失效 |
