功率放大器
0.15~230MHz, 增益50dB, 饱和功率75W, N
- DPA8-0.15-230-1501
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.15 | ~ | 230 | MHz |
| 增益 | 50 | dB | ||
| 增益平坦度 | ±1 | dB | ||
| 驻波比 | 2 | |||
| P-1dB功率 | 49 | W | ||
| 饱和功率 | 75 | W | ||
| 最大输入功率 | 5 | dBm | ||
| 杂散抑制 | 65 | dBc | ||
| 谐波抑制 | 20 | dBc |
其它参数
| 接口形式 | N -K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 灰色 |
| 工作电压 | +220V |
| 功耗 | 400W |
| 工作温度 | -25~+55℃设计保证 |
| 保护温度 | 80℃ |

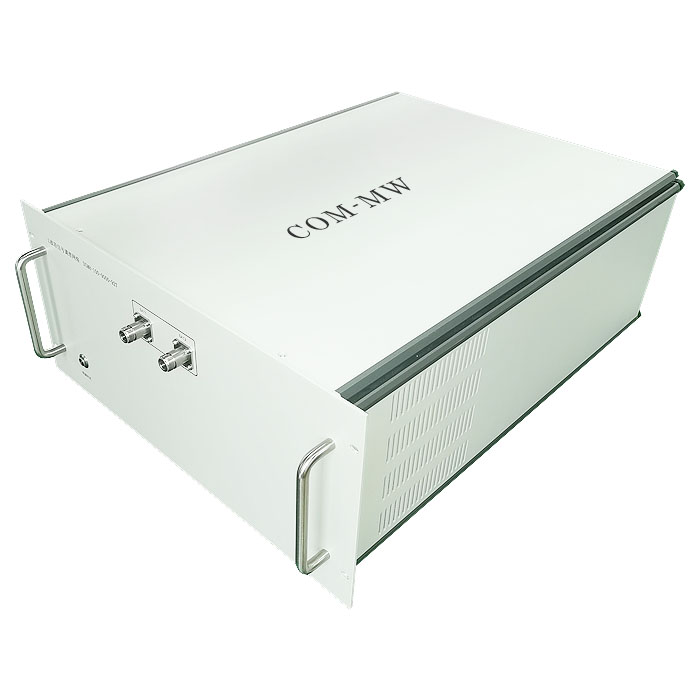

参考实物图

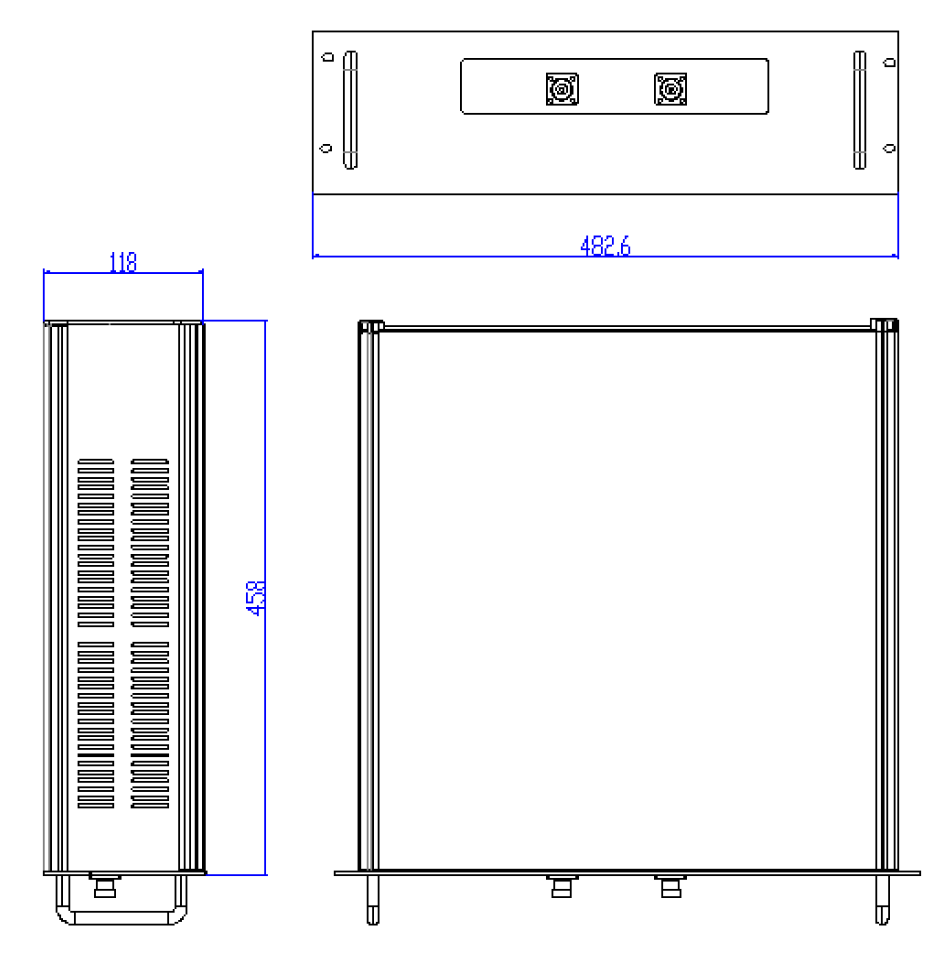

外形结构图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
