产品
波导转接器
工作频率3.22~4.9GHz, 100W, 矩形波导, N
- D8-AWC40NK-2788
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 3.22 | ~ | 4.9 | GHz |
| 插入损耗 | 0.3 | dB | ||
| 驻波比 | 1.2 |
其它参数
| 功率容量 | 100W设计保证 |
| 波导管类别 | 矩形波导 |
| 接口形式一 | FDP40 |
| 接口形式二 | N-K |
| 表面 | 镀银 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB |
|---|---|---|
| 3 | 1.4 | -0.08 |
| 3.16 | 1.18 | -0.08 |
| 3.31 | 1.14 | -0.09 |
| 3.47 | 1.12 | -0.11 |
| 3.63 | 1.09 | -0.1 |
| 3.79 | 1.07 | -0.09 |
| 3.94 | 1.08 | -0.12 |
| 4.1 | 1.11 | -0.13 |
| 4.26 | 1.13 | -0.16 |
| 4.41 | 1.13 | -0.19 |
| 4.57 | 1.11 | -0.18 |
| 4.73 | 1.07 | -0.13 |
| 4.89 | 1.03 | -0.12 |
| 5.04 | 1.11 | -0.13 |
| 5.2 | 1.25 | -0.14 |

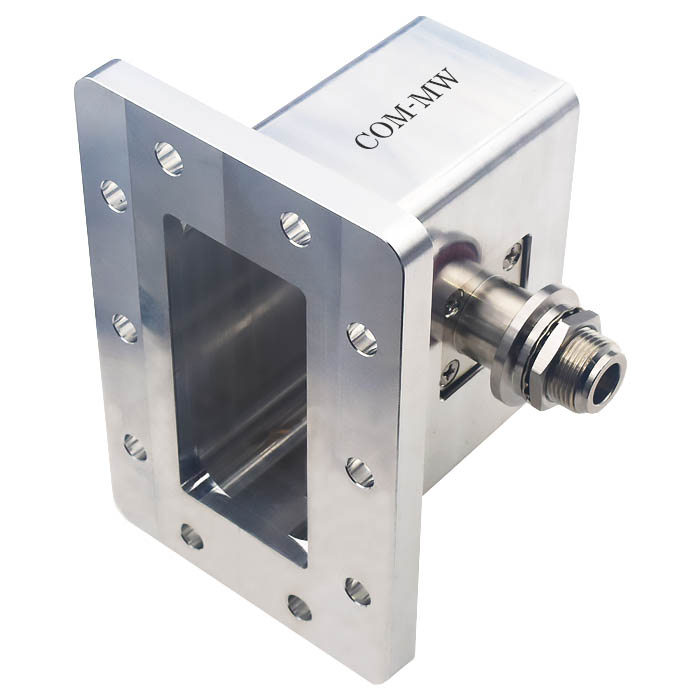

参考实物图

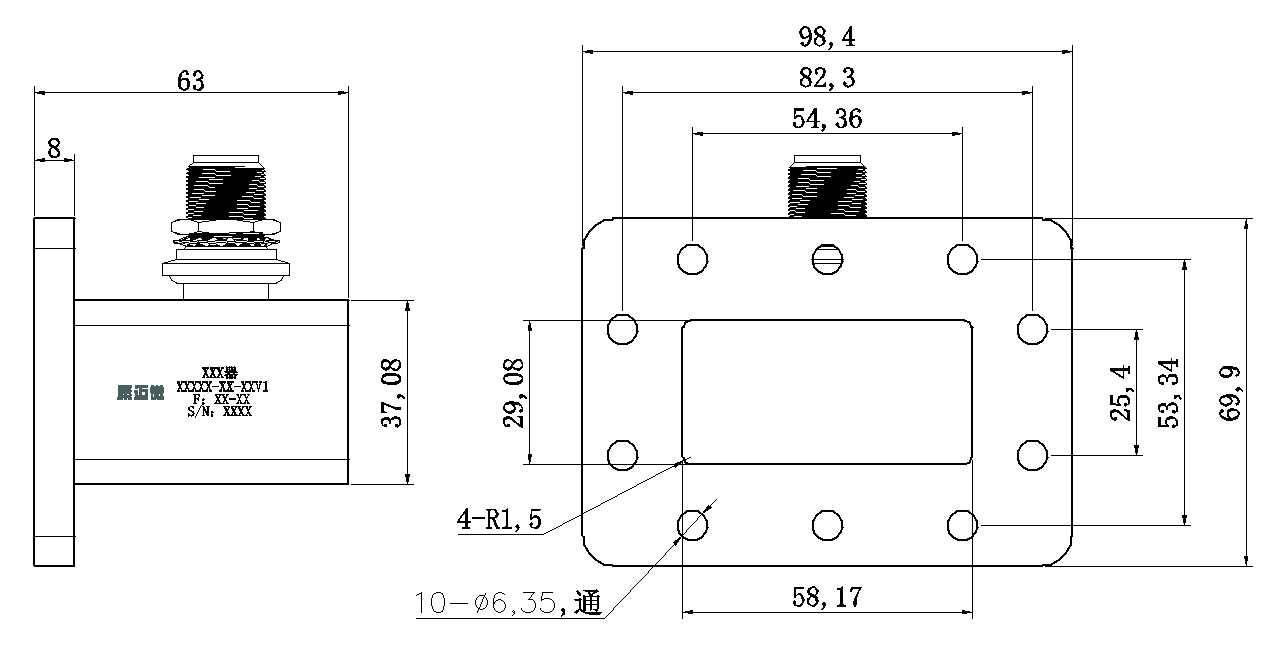

外形结构图（mm）

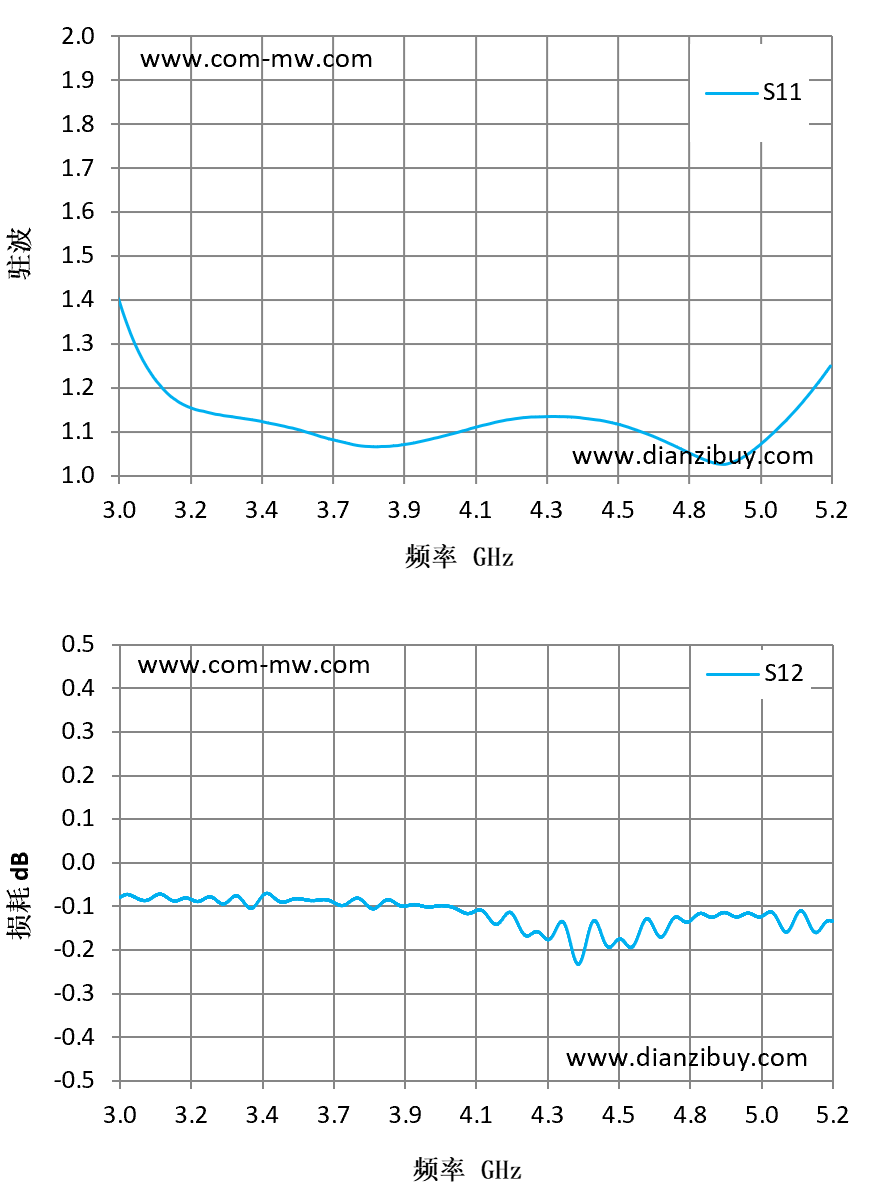

典型测试曲线图
