滤波器
阻带频率9000~9500MHz, ≥40dB, 通带频率DC~8750MHz, 9750~20000MHz, SMA
- ZBSF6-M9000-9500-4948
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 9000 | ~ | 9500 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 8750 | MHz | |
| 通带频率 | 9750 | ~ | 20000 | MHz | |
| 通带损耗 | 3.5 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+65℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 8.7 | 1.39 | 1.36 | -1.88 | 12.59 |
| 8.77 | 1.55 | 1.48 | -2.25 | 13.24 |
| 8.84 | 1.77 | 1.64 | -4.81 | 14.03 |
| 8.91 | 2.07 | 1.81 | -10.22 | 13.95 |
| 8.99 | 2.43 | 2 | -48.17 | 11.77 |
| 9.06 | 2.78 | 2.17 | -68.51 | 7.99 |
| 9.13 | 3.07 | 2.31 | -61.6 | 5.37 |
| 9.2 | 3.23 | 2.38 | -65.28 | 5.87 |
| 9.27 | 3.2 | 2.38 | -70.8 | 8.33 |
| 9.34 | 3.01 | 2.28 | -52.03 | 10.72 |
| 9.41 | 2.71 | 2.1 | -72.86 | 11.74 |
| 9.49 | 2.31 | 1.84 | -54.85 | 12.1 |
| 9.56 | 2 | 1.63 | -16.85 | 12.97 |
| 9.63 | 1.74 | 1.46 | -3.91 | 14.02 |
| 9.7 | 1.55 | 1.34 | -2.36 | 13.95 |

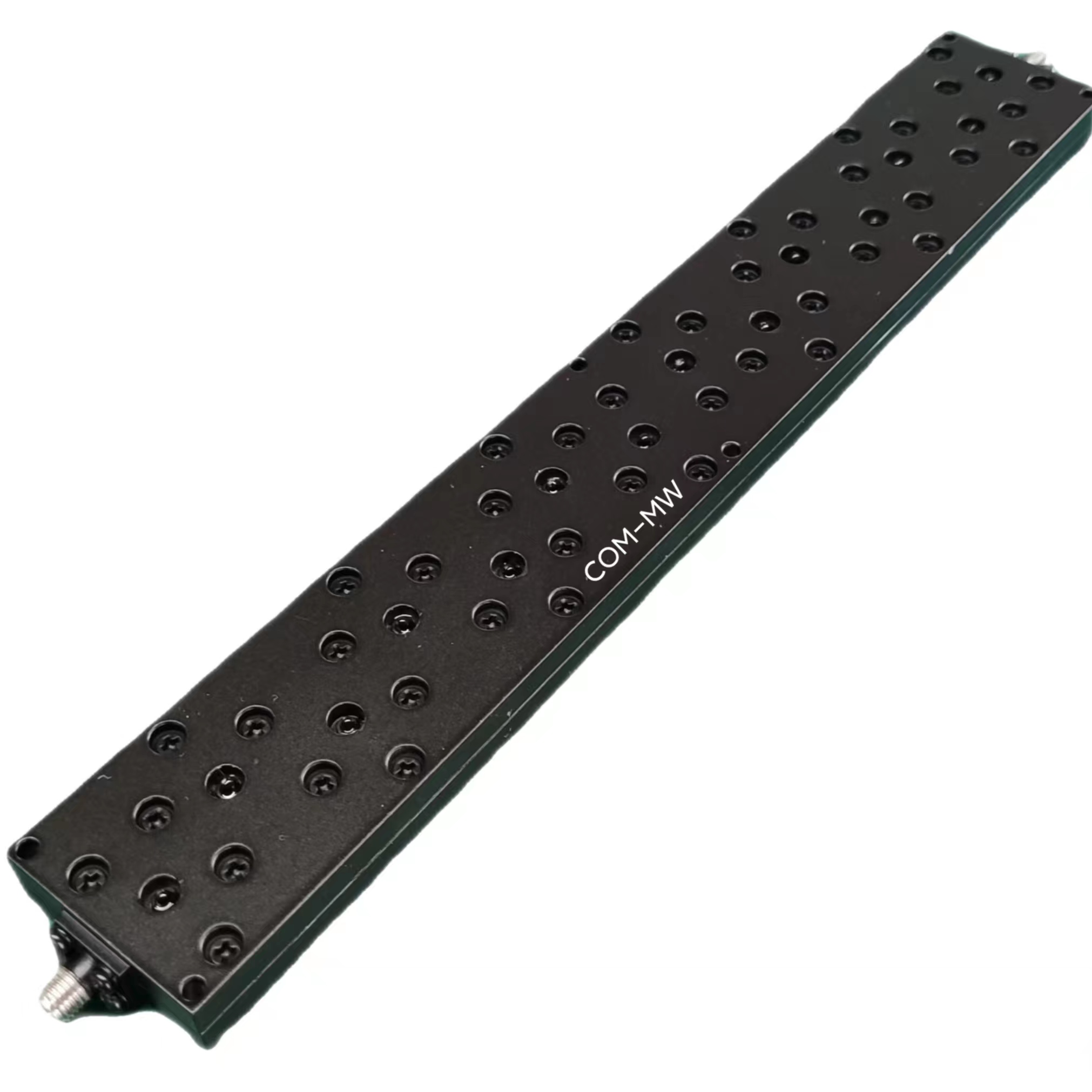

参考实物图
外形结构图（mm）

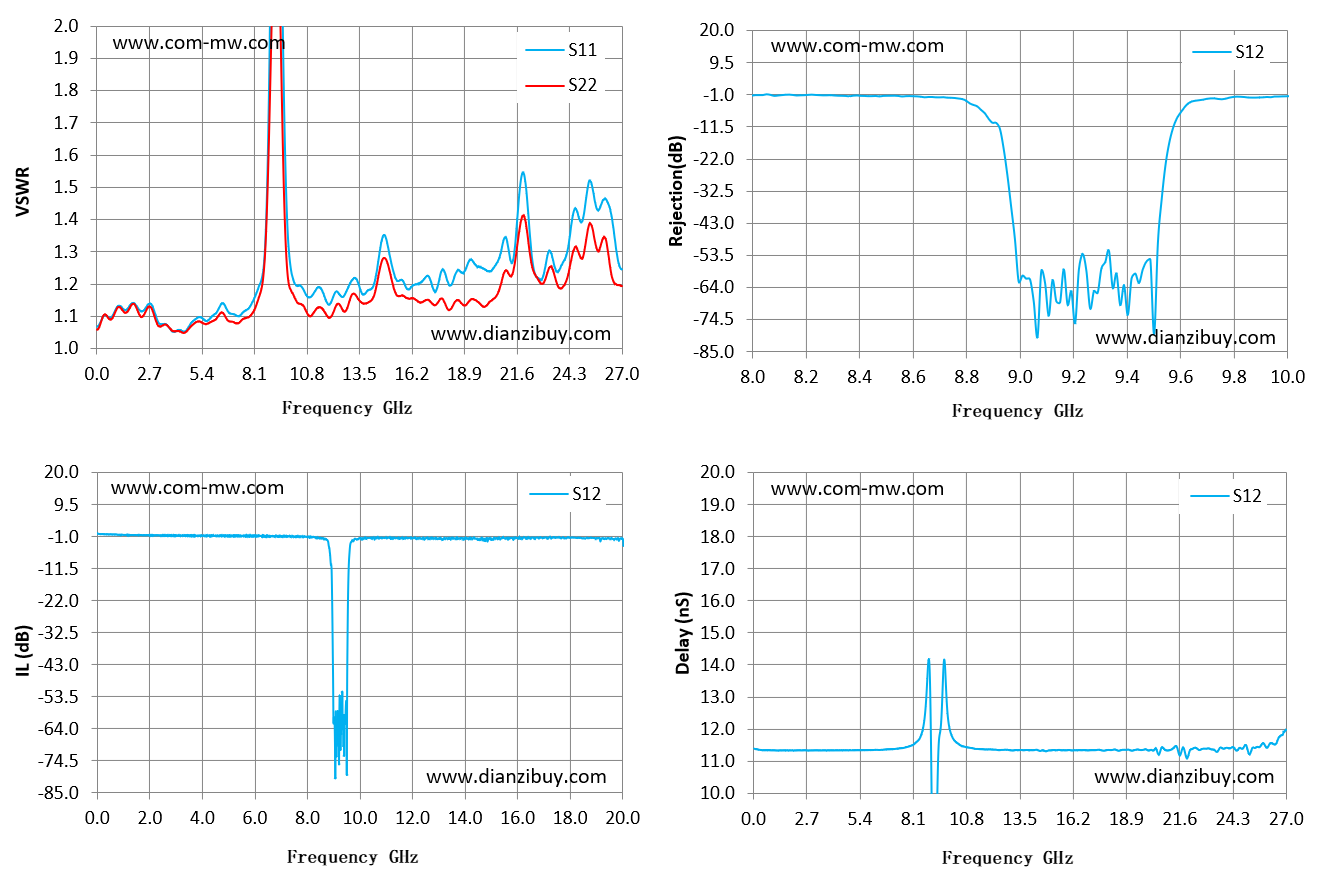

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
