产品
滤波器
通带频率 1800~2500MHz,DC-1.4GHz≥50dBc,3.2-5GHz≥50dBc,表面贴装
- ZBF15-L2150-700-1627
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1800 | ~ | 2500 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-1.4 | GHz≥ | 50 | dBc | ||
| 带外抑制 | 3.2-5 | GHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1600 | 16.19 | 14.87 | -20.76 | -20.76 | 1.16 |
| 1686 | 5.90 | 5.20 | -8.06 | -8.06 | 2.41 |
| 1771 | 1.32 | 1.18 | -1.96 | -1.96 | 2.80 |
| 1857 | 1.07 | 1.17 | -1.41 | -1.41 | 1.94 |
| 1943 | 1.23 | 1.24 | -1.29 | -1.29 | 1.66 |
| 2029 | 1.37 | 1.28 | -1.26 | -1.26 | 1.54 |
| 2114 | 1.40 | 1.25 | -1.25 | -1.25 | 1.51 |
| 2200 | 1.36 | 1.26 | -1.27 | -1.27 | 1.50 |
| 2286 | 1.27 | 1.25 | -1.30 | -1.30 | 1.57 |
| 2371 | 1.20 | 1.28 | -1.39 | -1.39 | 1.67 |
| 2457 | 1.27 | 1.34 | -1.59 | -1.59 | 1.88 |
| 2543 | 1.37 | 1.27 | -1.95 | -1.95 | 2.28 |
| 2629 | 2.58 | 2.37 | -4.42 | -4.42 | 2.92 |
| 2714 | 8.32 | 8.25 | -14.64 | -14.64 | 1.94 |
| 2800 | 14.80 | 15.18 | -25.67 | -25.67 | 1.16 |
参考实物图
外形结构图（mm）

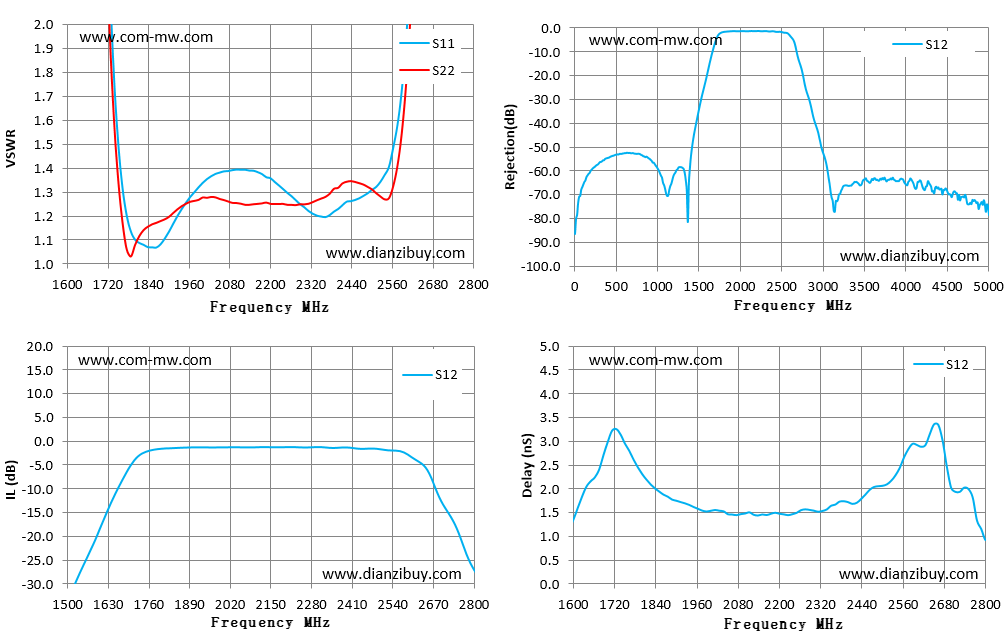

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
