通带频率2~400MHz, DC-1.3MHz≥30dB, 表面贴装, 替代SXHP-2+
- HF017
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | 2 | ~ | 400 | MHz | ||
| 通带损耗 | 1 | 1.5 | dB | |||
| 带外抑制 | DC-1.3 | MHz≥ | 30 | 37 | dB | |
| 通带驻波 | 1.3 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SXHP-2+ |
端口定义
| 输入/输出端 | 1 , 8 |
| 接地端口 | 2 ，3 ，4 ， 5 , 6 , 7 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1.3 | 37 | 53 | -35.5 | 2878 |
| 2 | 1.13 | 1.16 | -0.9 | 442.55 |
| 59 | 1.04 | 1.04 | -0.16 | 0.45 |
| 116 | 1.01 | 1.01 | -0.2 | 0.28 |
| 173 | 1.01 | 1.01 | -0.21 | 0.27 |
| 230 | 1.02 | 1.02 | -0.23 | 0.26 |
| 287 | 1.03 | 1.03 | -0.25 | 0.25 |
| 344 | 1.04 | 1.04 | -0.28 | 0.25 |
| 401 | 1.03 | 1.03 | -0.29 | 0.25 |
| 458 | 1.03 | 1.04 | -0.31 | 0.25 |
| 515 | 1.03 | 1.04 | -0.33 | 0.26 |
| 572 | 1.03 | 1.04 | -0.35 | 0.24 |
| 629 | 1.03 | 1.04 | -0.39 | 0.26 |
| 686 | 1.04 | 1.05 | -0.45 | 0.25 |
| 743 | 1.06 | 1.05 | -0.5 | 0.24 |
| 800 | 1.07 | 1.06 | -0.59 | 0.93 |

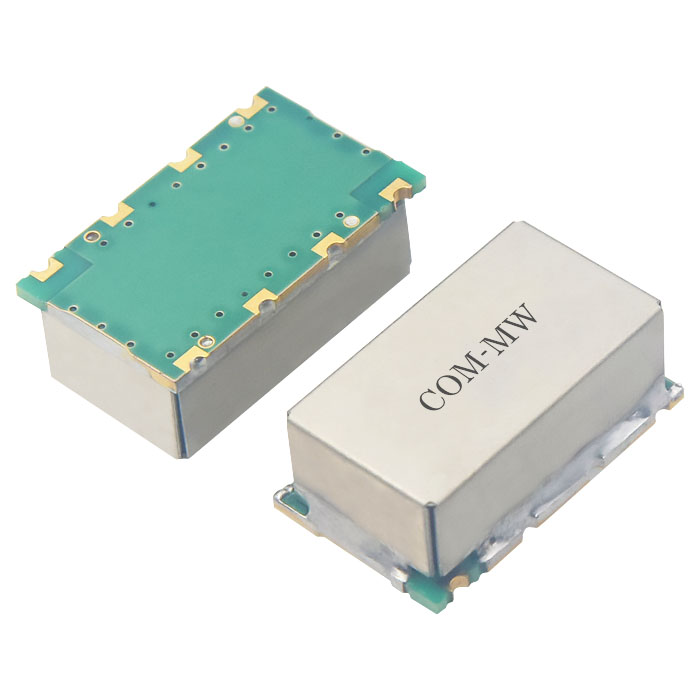

参考实物图

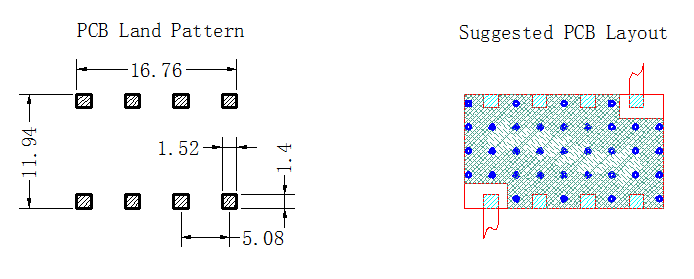

外形结构图（mm）

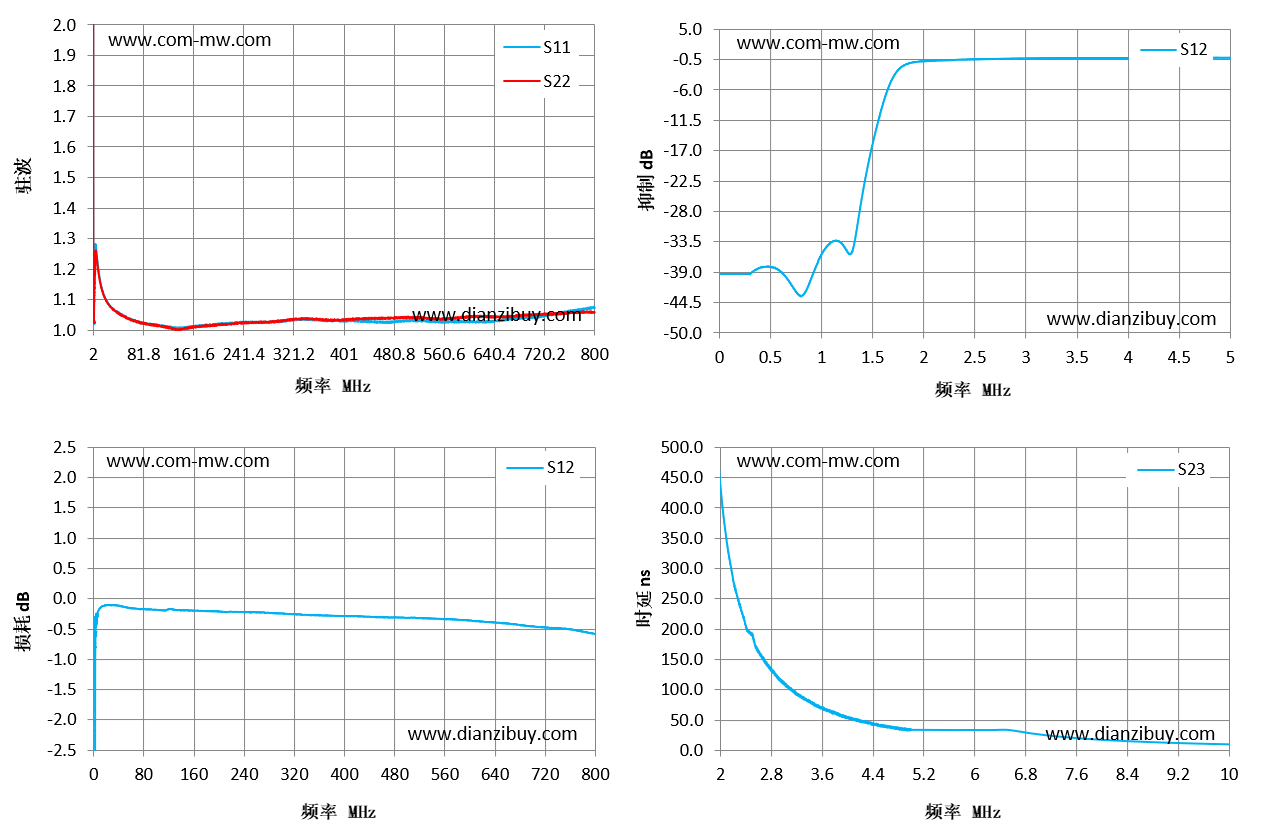

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
